I. Ringkasan
Pengujian resistansi DC transformator merupakan prosedur yang wajib dilakukan dalam berbagai tahapan pengujian transformator, mulai dari pengujian produk setengah jadi, produk akhir, pengujian di pabrik, instalasi, overhaul, penggantian tap switch, pengujian serah terima, hingga pemeliharaan preventif oleh departemen kelistrikan.
Pengujian ini digunakan untuk memeriksa kualitas sambungan lilitan, mendeteksi kemungkinan hubungan pendek antar-lilitan, serta memverifikasi fungsi tap switch pengatur tegangan pada setiap posisi. Selain itu, pengujian memastikan posisi aktual tap switch sesuai dengan posisi yang ditunjukkan, memeriksa kemungkinan kabel penghantar yang putus, serta mendeteksi adanya strand atau kawat lilitan yang terputus.

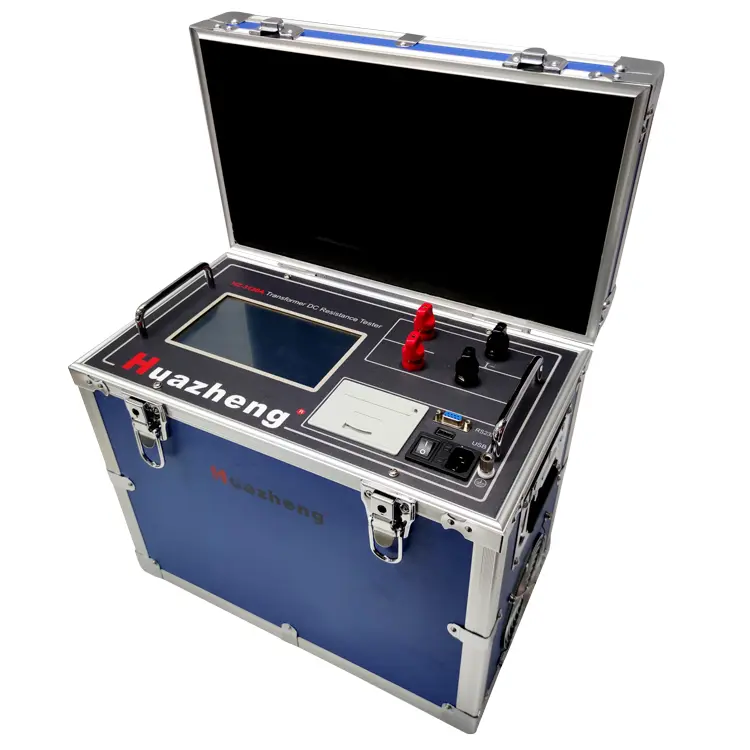

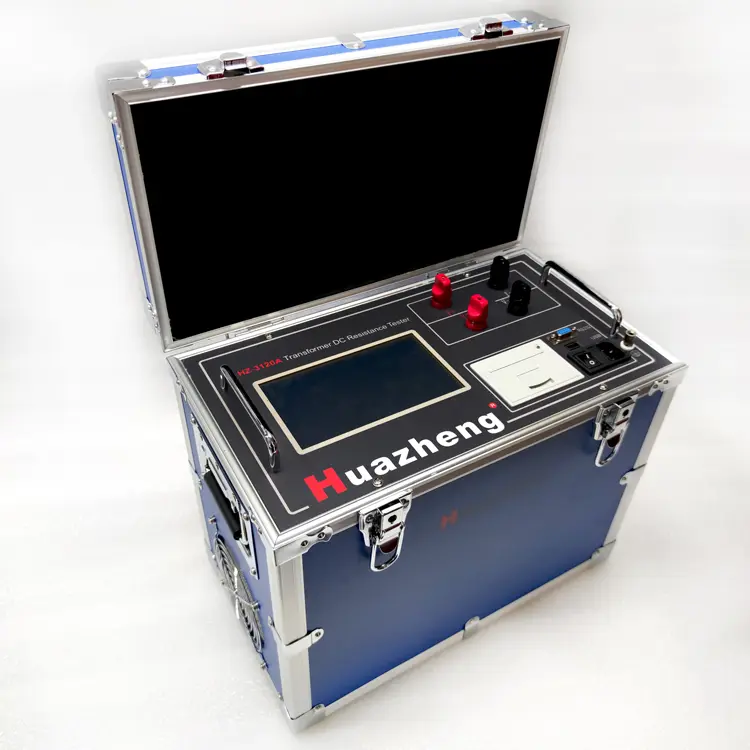

Instrumen ini menawarkan akurasi pengukuran tinggi, pengoperasian yang mudah, serta kemampuan melakukan pengukuran resistansi DC transformator secara cepat, sehingga cocok digunakan untuk pengujian dan pemeliharaan transformator.
II. Indikator Teknis Utama
1. Arus Pengujian
<20 mA, 1 A, 2,5 A, 5 A, 10 A, 20 A
2. Rentang Pengukuran
- 100 μΩ–1 Ω (20 A)
- 500 μΩ–2 Ω (10 A)
- 1 mΩ–4 Ω (5 A)
- 2 mΩ–8 Ω (2,5 A)
- 5 mΩ–20 Ω (1 A)
- 10 Ω–20 kΩ (<20 mA)
3. Akurasi
- ±(0,2% + 2 digit) untuk rentang 100 μΩ–20 Ω
- ±(0,5% + 2 digit) untuk rentang 10 Ω–20 kΩ
4. Resolusi Minimum
0,1 μΩ
5. Display
Layar LCD, dengan nilai resistansi ditampilkan dalam 4 digit signifikan.
6. Penyimpanan Data
Hingga 1.000 grup data.
7. Lingkungan Kerja
Suhu lingkungan: 0–40°C
Kelembapan relatif: <90% RH, tanpa kondensasi.
8. Catu Daya
AC 220 V ±10 V, 50 Hz ±1 Hz, dengan sekering 5 A.
9. Daya Maksimum
500 W

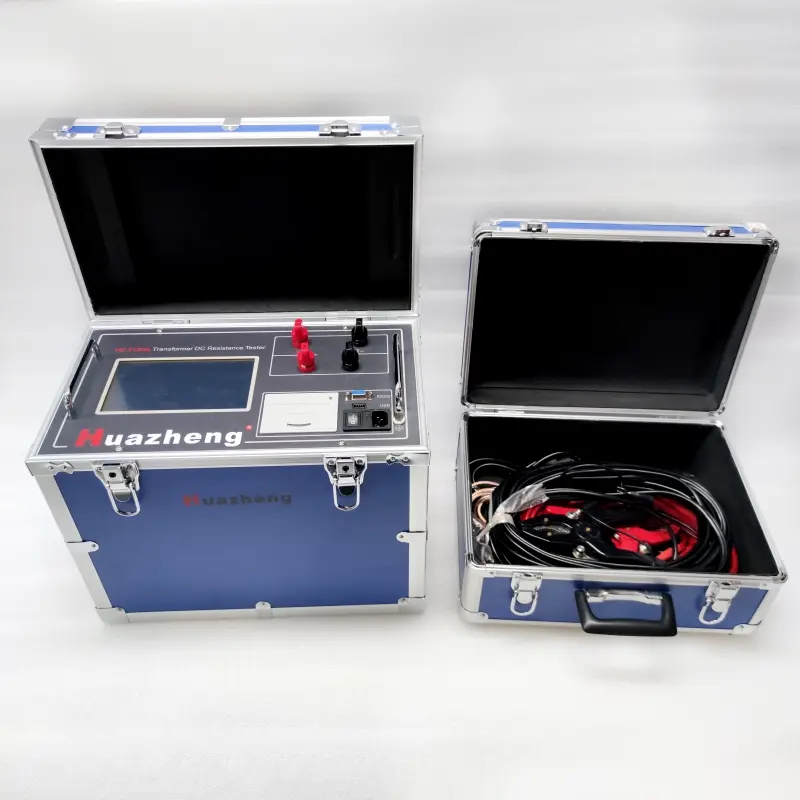

10. Dimensi
- Unit utama: 405 × 230 × 355 mm
- Kotak kabel: 360 × 260 × 180 mm
11. Berat
- Unit utama: 15 kg
- Kotak kabel: 5,5 kg
12. Panjang Kabel Pengujian
13 meter (standar). Panjang kabel dapat disesuaikan sesuai kebutuhan.
III. Karakteristik Fungsional
1. Kontrol Mikrokontroler Berkecepatan Tinggi
Seluruh sistem dikendalikan oleh mikrokontroler berkecepatan tinggi, sehingga memberikan tingkat otomatisasi tinggi dan pengoperasian yang sederhana.
2. Teknologi Catu Daya Canggih
Dilengkapi teknologi catu daya modern dengan berbagai pilihan arus pengujian dan rentang pengukuran yang luas. Instrumen sesuai untuk mengukur resistansi DC transformator berukuran besar dan menengah.
3. Sistem Proteksi Lengkap
Memiliki berbagai fungsi proteksi yang dapat melindungi instrumen dari dampak tegangan balik (reverse potential), sehingga meningkatkan keamanan dan keandalan selama pengujian.
4. Alarm Pelepasan Muatan
Dilengkapi alarm suara pelepasan muatan serta indikator pelepasan yang jelas untuk membantu mengurangi risiko kesalahan pengoperasian.
5. Manajemen Daya Cerdas
Teknologi manajemen daya cerdas memastikan instrumen beroperasi pada konsumsi daya minimum, sehingga membantu menghemat energi dan mengurangi panas yang dihasilkan.

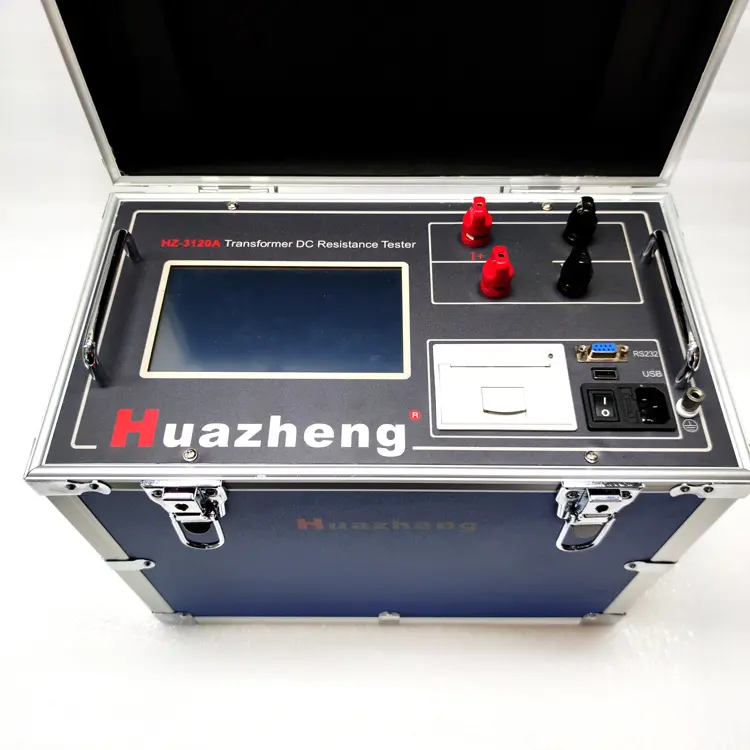

6. Layar Touchscreen 7 Inci
Dilengkapi layar LCD warna touchscreen 7 inci dengan kecerahan tinggi, sehingga tampilan tetap jelas meskipun digunakan di bawah cahaya yang kuat. Mendukung pengoperasian penuh melalui layar sentuh serta pergantian bahasa Bahasa Mandarin dan Bahasa Inggris.
7. Penyimpanan Data
Dilengkapi kalender dan jam serta fungsi penyimpanan data saat terjadi pemadaman listrik. Instrumen dapat menyimpan hingga 1.000 set data pengujian yang dapat diakses dan ditinjau kembali kapan saja.
8. Berbagai Antarmuka Komunikasi
Mendukung komunikasi Bluetooth, RS232, dan USB untuk koneksi dengan komputer serta penyimpanan data menggunakan USB flash drive.
9. Printer Mikro Internal
Dilengkapi printer mikro internal yang memungkinkan hasil pengujian dicetak secara langsung.
10. Kontrol Melalui Android
Instrumen dapat dikendalikan menggunakan smartphone atau tablet Android. Pengguna dapat mengikuti akun resmi WeChat, mengunduh aplikasi khusus, kemudian menggunakan perangkat lunak untuk mengontrol instrumen dan mengunggah data hasil pengujian. Fitur ini memudahkan pengguna dalam mengakses dan mengelola data pengujian.
