Total Station ZTS-320R adalah alat ukur tanah canggih yang dirancang untuk memberikan akurasi tinggi, efisiensi maksimal, dan keandalan dalam berbagai proyek konstruksi, pemetaan, serta teknik sipil.
Fitur Utama ZTS-320R
Lampu Latar (Backlight): Layar dan keyboard dengan lampu latar yang dapat disesuaikan, memudahkan pekerjaan di kondisi minim cahaya atau malam hari.

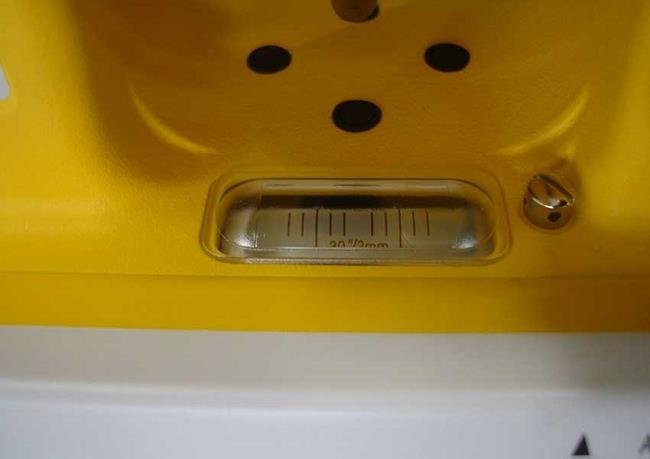

Nivo Sensitivitas Tinggi (High Sensitive Bubble): Membantu surveyor melakukan kalibrasi Total Station dengan lebih mudah dan akurat.
Kompensasi Sumbu Ganda (Dual-axis Compensation): Dilengkapi kompensator sumbu ganda canggih untuk eliminasi kesalahan otomatis dan kompensasi akurasi otomatis.
Pengodean Absolut (Absolute Encoding): Piringan pengodean absolut memastikan akurasi, efisiensi, dan kinerja stabil. Langsung mengukur sudut saat dinyalakan tanpa perlu inisialisasi ulang. Data tersimpan aman meskipun perangkat mati mendadak.
MCU Kinerja Tinggi: Didukung prosesor ARM Cortex™-M dan MCU STM32 untuk kecepatan pemrosesan ekstra tinggi serta konsumsi daya yang rendah.
Bluetooth: Teknologi nirkabel Bluetooth memudahkan koneksi ke data collector untuk komunikasi secara real-time. Sepenuhnya kompatibel dengan software pihak ketiga seperti Carlson SurvCE.
Penyimpanan Data Fleksibel: Opsi transfer data beragam melalui kartu SD dan port Micro-USB, serta kompatibel sempurna dengan dual port USB disk bawaan.

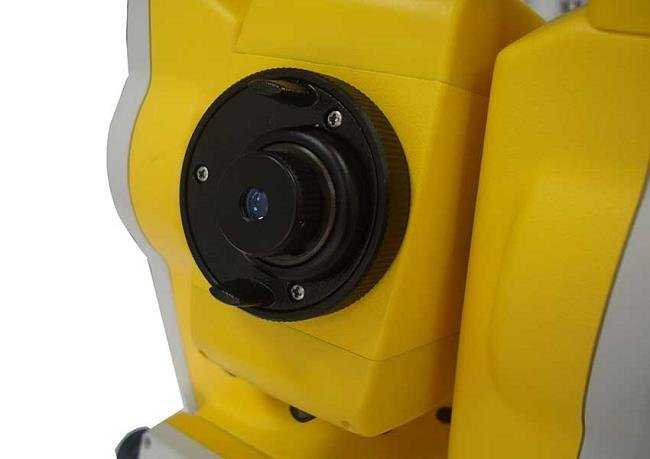

Eyepiece Diagonal: Mendukung lensa okuler diagonal untuk pengamatan pada garis pandang yang curam.
Software Kalibrasi: Diagnosis real-time dapat dijalankan dengan software kalibrasi HI-TARGET untuk mendeteksi masalah dengan cepat dan memastikan operasional bebas hambatan.
Software Transfer Data Baru: Software transfer data yang ramah pengguna mendukung berbagai format output untuk software post-processing seperti AutoCAD atau merek lainnya.
Aplikasi Penggunaan ZTS-320R
Survei mineral, eksplorasi, dan penggalian tambang.
Pembangunan infrastruktur rel kereta api, jalan raya, dan jembatan.
Proyek irigasi, konservasi air, perencanaan kota, serta konstruksi bangunan.
Persiapan medan militer, pembangunan pelabuhan, benteng, bandara, dan rekayasa teknik militer.
Pemosisian presisi dan instalasi di industri galangan kapal serta dirgantara.
Pengukuran koordinat tiga dimensi (3D), penentuan lokasi, orientasi pipa, dan pengukuran penampang struktur bangunan.
Survei kontrol segitiga (triangulasi), survei topografi, kadaster, serta pengukuran properti tanah.
Parameter Teknis Total Station ZTS-320R
Pengukuran Sudut (Angle Measurement)
Metode Pengukuran: Absolute Encoding
Pembacaan Minimum: 1″ / 5″ / 10″ (0.3mgon / 1.5mgon / 3mgon), dapat disesuaikan
Akurasi: 2″
Pengukuran Jarak dengan Reflektor (ZTS-320)
Satu Prisma (Single Prism): 3.000 meter (9.842 kaki) dalam kondisi baik
Tiga Prisma: 6.000 meter (19.685 kaki) dalam kondisi baik
Lembar Reflektif (Reflective Sheet): 800 meter (2.624 kaki)
Akurasi: 2 mm + 2 ppm
Waktu Pengukuran (Fine / Quick / Tracking): 1,5 detik / 1 detik / 0,5 detik
Pengukuran Jarak Tanpa Reflektor (ZTS-320R Reflectorless)
Jangkauan Tanpa Reflektor: Hingga 350 meter (1.148 kaki)
Satu Prisma: >7.500 meter (24.606 kaki)
Akurasi: 3 mm + 2 ppm
Waktu Pengukuran: 1,5 detik
Teleskop
Perbesaran (Magnification): 30X
Bidang Pandang (Field of View): 1°30′ (2,7 m pada jarak 100 m)
Jarak Fokus Minimum: 1,5 meter
Reticle: Illuminated (bercahaya)
Kompensator (Compensator)
Sistem: Sumbu Ganda (Dual-axis)
Rentang Kerja: $\pm$3′
Akurasi Pengaturan: 1″
Komunikasi & Antarmuka
Komunikasi: Bluetooth
Antarmuka: Standar RS232, kartu SD, USB pen drive, mini-B
Memori Internal: Sekitar 20.000 titik (Points)
Format Data: ASCII
Sistem Operasi & Tampilan
Sistem Operasi: Real-time Operating System

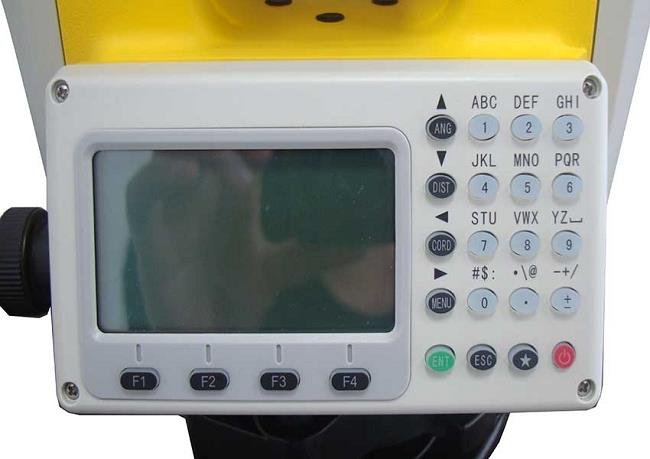

Layar: Layar hitam-putih resolusi tinggi dengan penyesuaian kontras / Grafis: 192 x 96 piksel / 6 baris x 25 karakter
Keyboard: Alfanumerik dua sisi dengan lampu latar kristal
Laser Plummet
Tipe: Titik laser dengan 4 tingkat penyesuaian kecerahan / Optical plummet (opsional)
Akurasi Pemusatan (Centering Accuracy): 1 mm pada tinggi instrumen 1,5 meter
Catu Daya (Power Supply)
Tipe Baterai: Baterai Li-ion dapat diisi ulang (rechargeable)
Tegangan / Kapasitas: 7.4V (DC) / 3000mAh
Waktu Operasional (ZBA-400): Optimal 16 jam (pengukuran sudut kontinu setiap 30 detik) / 10 jam (penggunaan umum/tipikal)
Jumlah Pengukuran: Sekitar 12.000 kali
Fisik & Lingkungan Kerja
Berat (Termasuk Baterai & Tribrach): Sekitar 5,5 kg (12,1 lbs)
Suhu Operasional: $-20^\circ\text{C}$ hingga $+50^\circ\text{C}$ ($-4^\circ\text{F}$ hingga $+122^\circ\text{F}$)
Suhu Penyimpanan: $-40^\circ\text{C}$ hingga $+70^\circ\text{C}$ ($-40^\circ\text{F}$ hingga $+158^\circ\text{F}$)
Ketahanan Debu & Air / Kelembapan: IP65, 95%, tanpa kondensasi (sesuai Standar IEC60529)
