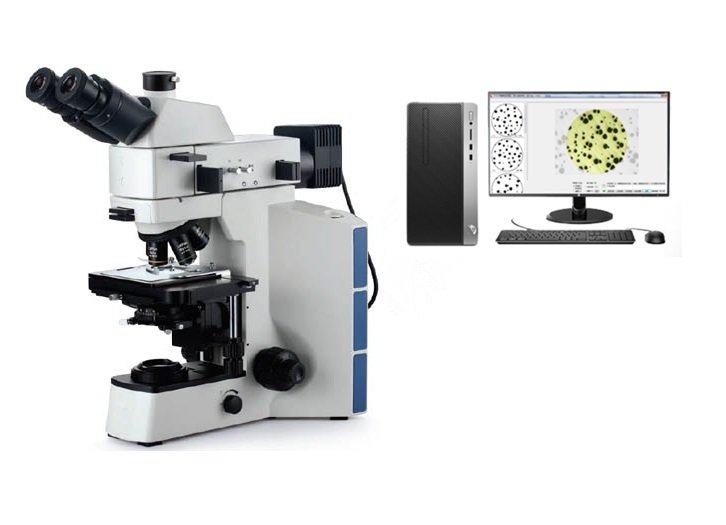

TIME-40MW Computerized Metallographic Microscope
TIME-40MW Computerized Metallographic Microscope adalah mikroskop metalurgi trinokuler berbasis komputer yang dirancang untuk analisis struktur mikro logam, inspeksi material, dan pengujian metalografi secara akurat. Dilengkapi sistem optik berkualitas tinggi, kamera digital, dan perangkat lunak analisis metalografi, mikroskop ini menghasilkan citra yang tajam serta mendukung dokumentasi dan analisis yang efisien. Sangat cocok digunakan di laboratorium Quality Control (QC), penelitian, perguruan tinggi, maupun industri manufaktur.
Fitur Utama
- Mikroskop metalurgi upright trinokuler dengan kualitas gambar yang tajam.
- Terintegrasi dengan komputer untuk analisis dan dokumentasi digital.
- Mendukung foto, video, dan analisis struktur mikro menggunakan software metalografi.
- Sistem optik berkualitas tinggi untuk hasil observasi yang akurat.
- Pengoperasian ergonomis dan mudah digunakan.
- Cocok untuk berbagai aplikasi inspeksi material dan penelitian metalografi.
Aplikasi
- Analisis struktur mikro logam dan paduan.
- Pemeriksaan kualitas material pada proses Quality Control (QC).
- Analisis metalografi pada baja, besi cor, logam non-ferrous, dan paduan.
- Penelitian material di laboratorium dan institusi pendidikan.
- Inspeksi hasil perlakuan panas (heat treatment).
- Analisis coating, pengelasan, dan kegagalan material (failure analysis).
- Industri manufaktur, otomotif, dirgantara, pengecoran logam, serta lembaga penelitian.

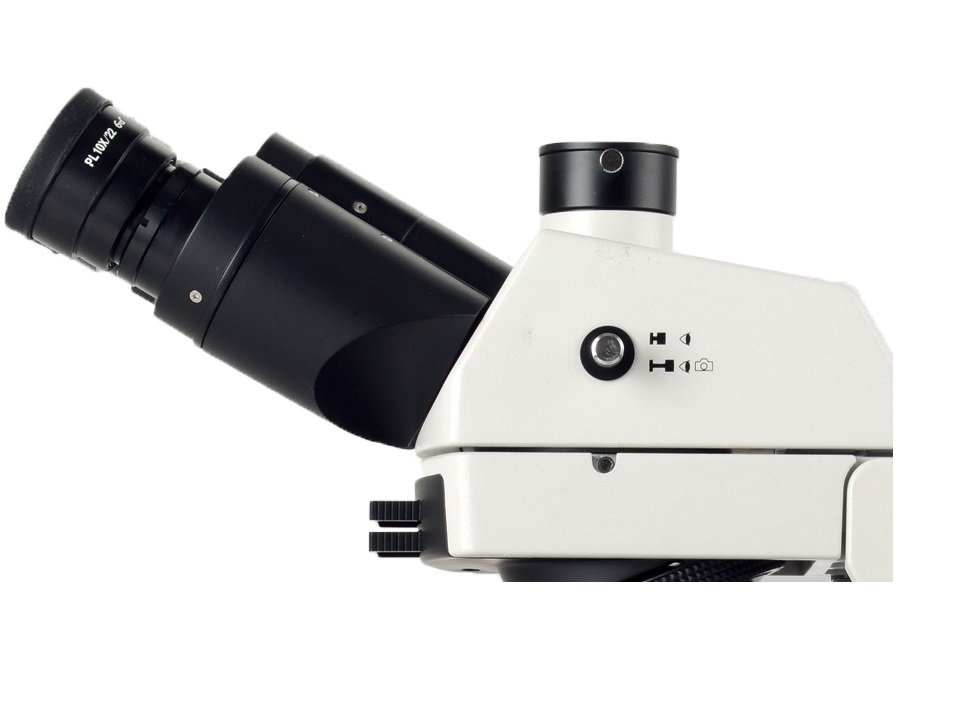

Kepala Pengamatan (Viewing Head)
Kepala pengamatan memiliki sudut kemiringan 30° yang dirancang secara ergonomis untuk memberikan posisi observasi paling nyaman, sehingga mengurangi ketegangan dan kelelahan saat digunakan dalam waktu lama. Dilengkapi skala pengaturan jarak antar pupil (interpupillary distance) yang memudahkan pengguna memperoleh posisi pengamatan yang optimal.

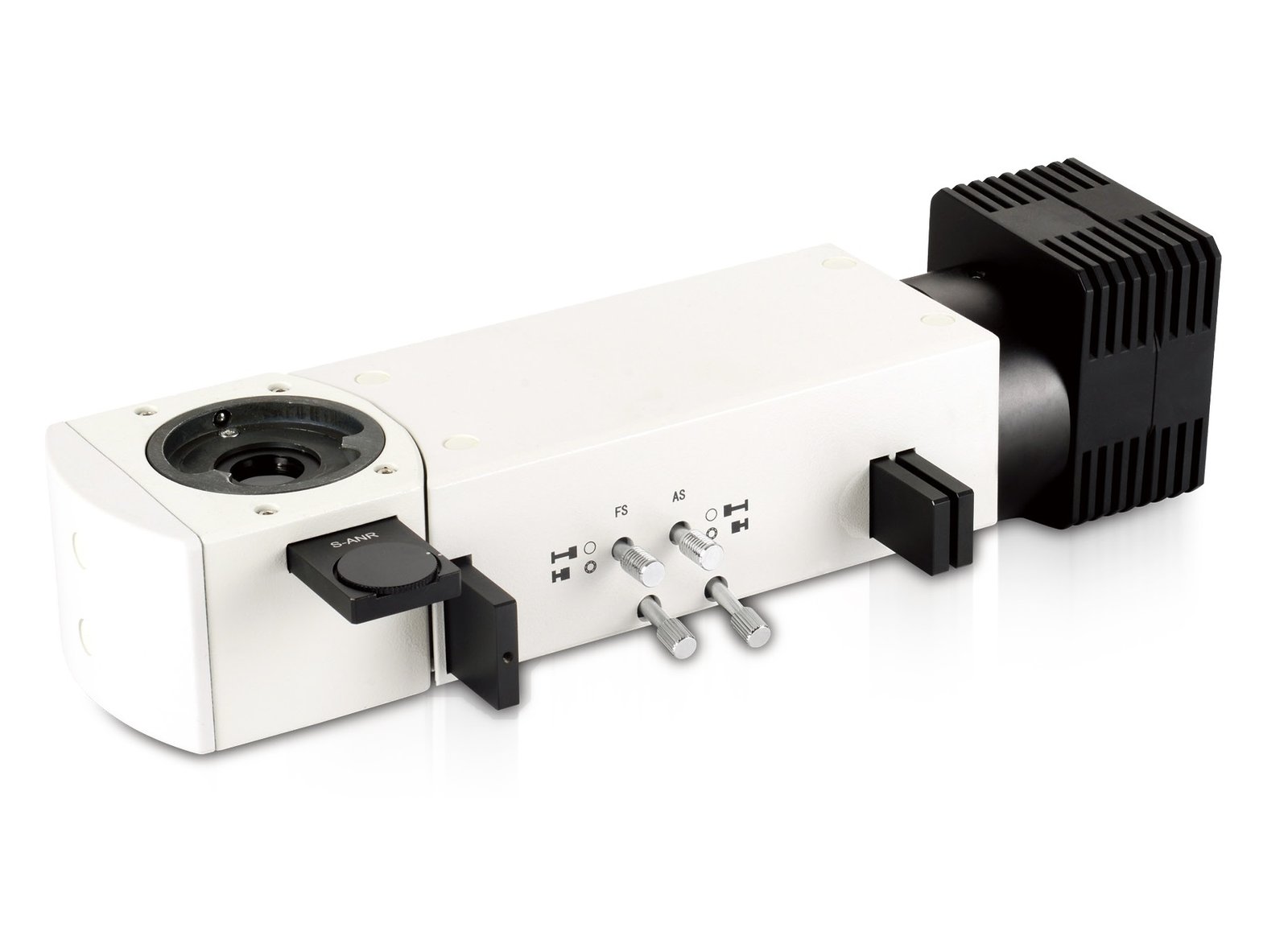

Sistem Pencahayaan Vertikal (Vertical Illuminator)
Menggunakan sistem pencahayaan Köhler yang dilengkapi field diaphragm, aperture diaphragm, perangkat pencahayaan miring (oblique illumination), serta slot untuk perangkat polarisasi dan filter.
Lampu LED 5W warna putih hangat (3000–3300K) memberikan pencahayaan yang stabil sekaligus membantu mengurangi kelelahan mata selama pengamatan.
Dilengkapi mekanisme pengaturan pusat field diaphragm dan aperture diaphragm, sehingga cahaya liar (stray light) dapat diminimalkan untuk menghasilkan citra yang lebih tajam dan kontras.
Mendukung pengamatan polarisasi sederhana menggunakan kit polarizer opsional serta berbagai pilihan filter untuk memperoleh hasil observasi sesuai kebutuhan.
Spesifikasi Teknis TIME-40MW
| Komponen | Spesifikasi |
|---|---|
| Sistem Optik | Infinity Corrected Optical System |
| Kepala Pengamatan | Trinokuler dengan kemiringan 30°, jarak antar pupil 54–75 mm, pengaturan diopter ±5, rasio pembagian cahaya R:T = 100:0 atau 50:50 |
| Lensa Okuler Standar | PL10×/22 mm High Eyepoint Wide Field Plan |
| Lensa Okuler Opsional | PL10×/22 mm (diopter dapat diatur & mikrometer), PL15×/16 mm |
| Lensa Objektif | LMPL 5×/0.15 (WD 10.8 mm), LMPL 10×/0.30 (WD 12.2 mm), LMPL 20×/0.45 (WD 4.0 mm), LMPL 50×/0.55 (WD 7.9 mm), LMPL 100×/0.80 (WD 2.1 mm – Opsional) |
| Revolver Objektif | Revolver internal 5 posisi |
| Mekanisme Fokus | Fokus kasar dan halus koaksial dengan pengatur ketegangan dan pembatas fokus. Langkah fokus kasar 28 mm, akurasi fokus halus 0,002 mm. Mendukung sampel hingga tinggi 78 mm (refleksi) atau 28 mm (transmisi & refleksi). |
| Meja Preparat | Meja mekanik dua lapis dengan pengaturan koaksial X/Y, ukuran 175 × 145 mm, rentang gerak 76 × 42 mm |
| Pelat Stage | Pelat logam (refleksi), pelat kaca (transmisi & refleksi) |
| Pencahayaan Refleksi | Illuminator Köhler LED 5W warna hangat, tegangan 100–240V AC, dilengkapi oblique illumination, field diaphragm, dan aperture diaphragm yang dapat disetel |
| Pencahayaan Transmisi | LED 5W warna hangat, tegangan 100–240V AC (Opsional) |
| Kondensor | Kondensor akromatik N.A. 0.9 dengan iris diaphragm (Opsional) |
| Filter | Filter kuning, netral, IF550, dan LBD untuk cahaya transmisi (Opsional) |
| Sistem Analisis Metalografi | Software FMIA2020, kamera Sony 5 MP, adaptor 0,5×, mikrometer presisi tinggi |
| Komputer | HP Business PC (Opsional) |
