Data Teknis TERRATEST 9000 LWD
TERRATEST 9000 LWD: Kemampuan Pengujian yang Fleksibel untuk Berbagai Aplikasi
TERRATEST 9000 Light Weight Deflectometer (LWD) dirancang dengan berbagai fitur canggih yang memberikan fleksibilitas tinggi dalam pengujian geoteknik dan pengendalian mutu konstruksi. Berkat konfigurasi yang dapat disesuaikan, alat ini mampu digunakan pada berbagai jenis material dan kondisi lapangan.
Fitur Utama
TERRATEST 9000 LWD dilengkapi dengan berbagai fitur yang mendukung pengujian secara akurat, antara lain:
- Ketinggian jatuh beban yang dapat disesuaikan untuk memenuhi berbagai kebutuhan pengujian.
- Empat pilihan diameter pelat pembebanan, yaitu Ø100 mm, Ø150 mm, Ø200 mm (opsional), dan Ø300 mm, sehingga dapat digunakan pada berbagai jenis material.
- Dua geophone eksternal (opsional) untuk melakukan pengukuran defleksi pada beberapa titik dan memperoleh analisis distribusi beban yang lebih komprehensif.
- Dua beban tambahan masing-masing 5 kg, yang memungkinkan konfigurasi beban menjadi 15 kg atau 20 kg sesuai kebutuhan pengujian.
Kemampuan Pengujian
Kombinasi berbagai fitur tersebut memungkinkan TERRATEST 9000 LWD melakukan beragam jenis pengujian di lapangan, antara lain:
- Pengujian lapisan pondasi tanpa pengikat (Unbound Subbase).
- Pengujian tanah dasar (Subgrade).
- Pengujian lapisan perkerasan aspal tipis (Thin Asphalt Pavement).
- Evaluasi material hasil daur ulang yang distabilisasi menggunakan Foamed Bitumen.
- Pengujian kualitas pemadatan tanah.
- Pengujian kekakuan dan daya dukung lapisan konstruksi.
- Verifikasi kualitas pekerjaan konstruksi secara langsung di lokasi proyek.
Dengan fleksibilitas konfigurasi, akurasi pengukuran yang tinggi, serta kemampuan menguji berbagai jenis material, TERRATEST 9000 LWD menjadi solusi ideal bagi kontraktor, konsultan, laboratorium, dan instansi pemerintah yang membutuhkan alat uji daya dukung tanah dan pengendalian mutu konstruksi yang cepat, efisien, dan sesuai standar internasional.

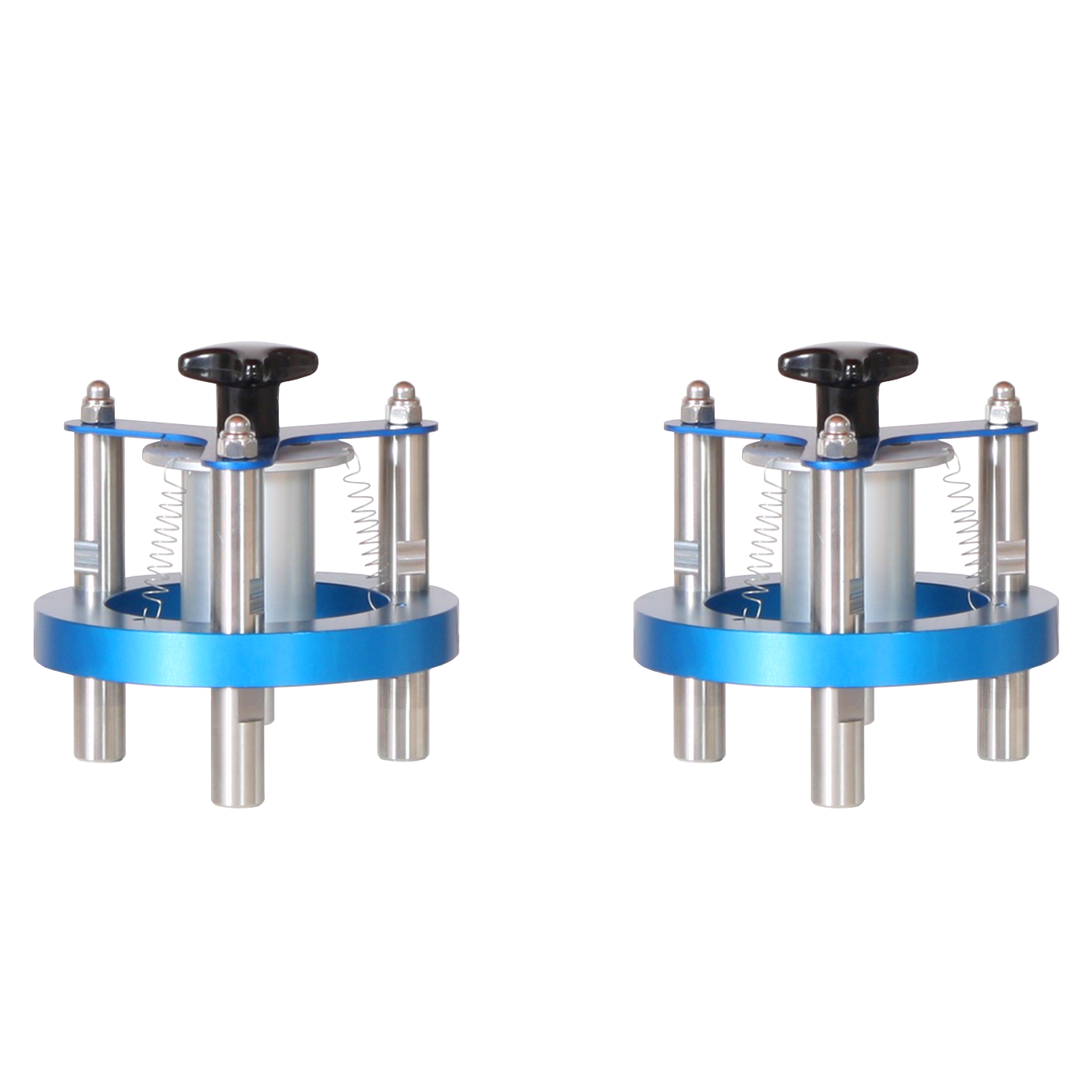

Fungsi Geophone Eksternal
Set ini terdiri dari dua geophone berpresisi tinggi yang ditempatkan pada jarak tertentu dari pelat pembebanan (Load Plate), yaitu:
- 30 cm dari pusat pelat pembebanan
- 60 cm dari pusat pelat pembebanan
Pengukuran pada beberapa titik ini memungkinkan evaluasi penyebaran lendutan (defleksi) tanah di sekitar area pembebanan, sehingga memberikan gambaran yang lebih menyeluruh mengenai perilaku lapisan tanah saat menerima beban.
Keunggulan Konfigurasi
Dengan pilihan berbagai diameter pelat pembebanan, konfigurasi beban hingga 20 kg, geophone eksternal, serta software analisis profesional, TERRATEST 9000 LWD mampu menyesuaikan kebutuhan pengujian pada berbagai jenis tanah, lapisan pondasi, material granular, dan perkerasan. Fleksibilitas ini menjadikan alat sangat ideal untuk uji kepadatan tanah, pengujian daya dukung tanah, evaluasi kualitas pemadatan, serta quality control pada proyek jalan, rel kereta api, bandara, utilitas bawah tanah, dan pekerjaan teknik sipil lainnya.
Spesifikasi Teknis TERRATEST 9000 LWD
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Jumlah Geophone | 2 unit |
| Koneksi | Terhubung ke Central Geophone |
| Jarak Pengukuran | 30 cm dan 60 cm dari Load Plate |
| Jenis Sensor | Geophone Presisi Tinggi |
| Rentang Pengukuran | 100 – 2200 mikrometer (µm) |
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Berat alat | 26 kg (53,8 lbs) |
| Tinggi alat | 1.400 mm (54,6 inci) |
| Beban jatuh (Falling Weight) | 10 kg (standar), 15 kg (opsional), 20 kg (opsional) |
| Rentang beban pengujian | 0–15 kN (3.370 lbf) dengan beban opsional 20 kg |
| Diameter pelat pembebanan | Ø100 mm, Ø150 mm, Ø300 mm |
| Pelat pembebanan opsional | Ø200 mm |
| Rentang pengukuran terkalibrasi | 0,1–1,2 mm |
| Rentang pengukuran optimal | 0,5–1,0 mm |
Korelasi Pengujian
Sebelum TERRATEST 9000 LWD digunakan sebagai alat Quality Control (QC) pada suatu proyek, hasil pengujian Light Weight Deflectometer (LWD) harus dikorelasikan terlebih dahulu dengan Static Plate Load Test (PLT). Korelasi ini bertujuan untuk memastikan bahwa nilai Dynamic Deformation Modulus (Evd) yang diperoleh dari LWD sesuai dengan karakteristik tanah dan persyaratan teknis proyek.
Perlengkapan Standar
Setiap unit TERRATEST 9000 LWD dilengkapi dengan komponen berikut:
- Geophone tengah (Central Geophone) berpresisi tinggi dengan rentang pengukuran 0,1–2,2 mm.
- Load Cell presisi tinggi untuk mengukur riwayat gaya tumbukan (impact force time history) dan nilai gaya maksimum (peak impact force).
- Pelat pembebanan dengan tiga pilihan diameter:
- Ø100 mm
- Ø150 mm
- Ø300 mm
- Aplikasi Android yang memudahkan proses pengoperasian, pencatatan data, dan pengelolaan hasil pengujian melalui koneksi Bluetooth.
Aksesori Opsional
TERRATEST 9000 LWD dapat dikonfigurasi dengan berbagai aksesori tambahan sesuai kebutuhan pengujian, antara lain:
- Dua geophone eksternal dengan rentang pengukuran 0,1–2,2 mm untuk analisis defleksi pada beberapa titik.
- Pelat pembebanan tambahan berdiameter Ø200 mm.
- Beban tambahan 5 kg per unit yang memungkinkan konfigurasi beban menjadi:
- 15 kg
- 20 kg
- Software TERRATEST LWD untuk PC, digunakan untuk analisis data, pengolahan hasil pengujian, dan pembuatan laporan.
- Koper transportasi “Venezia” untuk penyimpanan dan mobilitas alat.
Spesifikasi Koper Transportasi
| Parameter | Spesifikasi |
|---|---|
| Model | Venezia |
| Dimensi | 800 × 400 × 350 mm |
| Berat koper kosong | 19 kg |
| Berat lengkap beserta alat | 58 kg |
