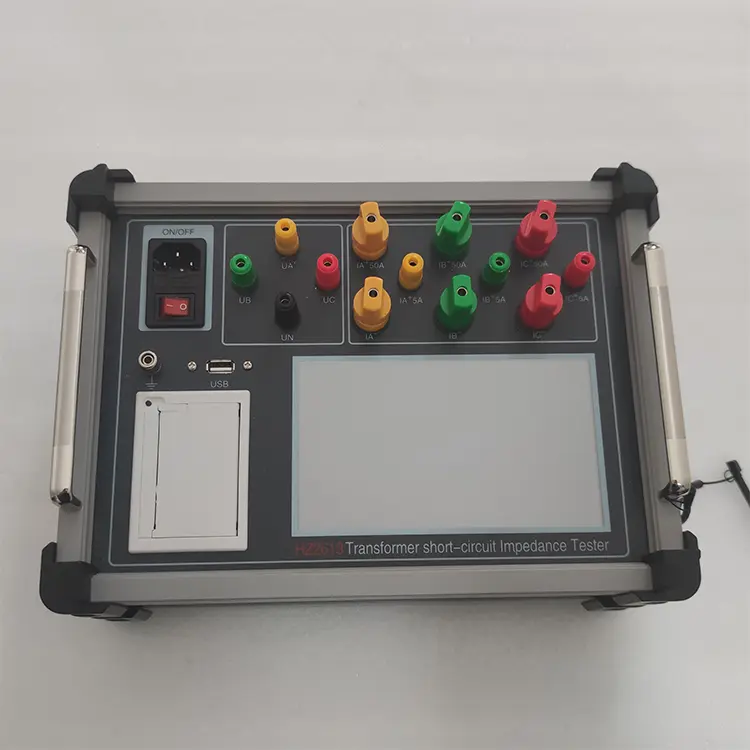

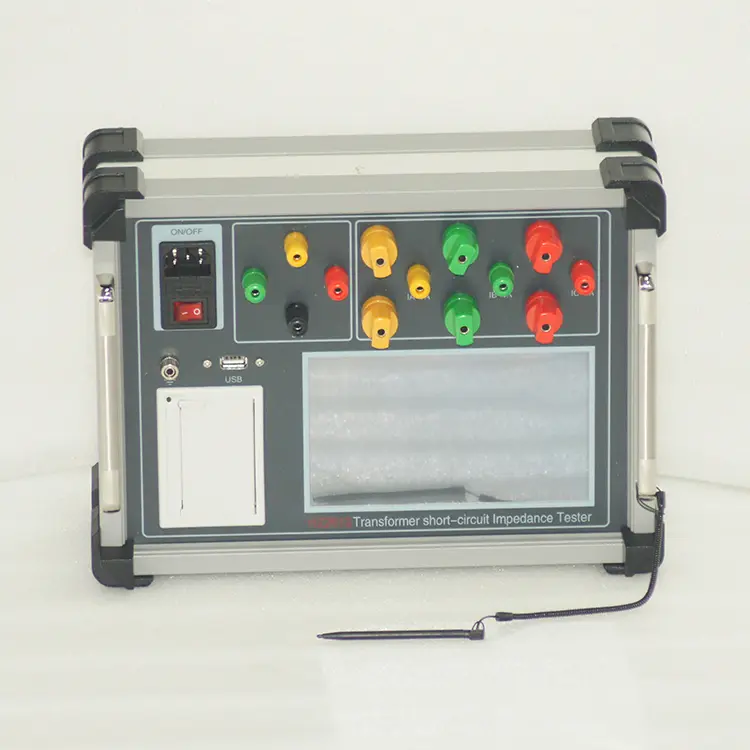

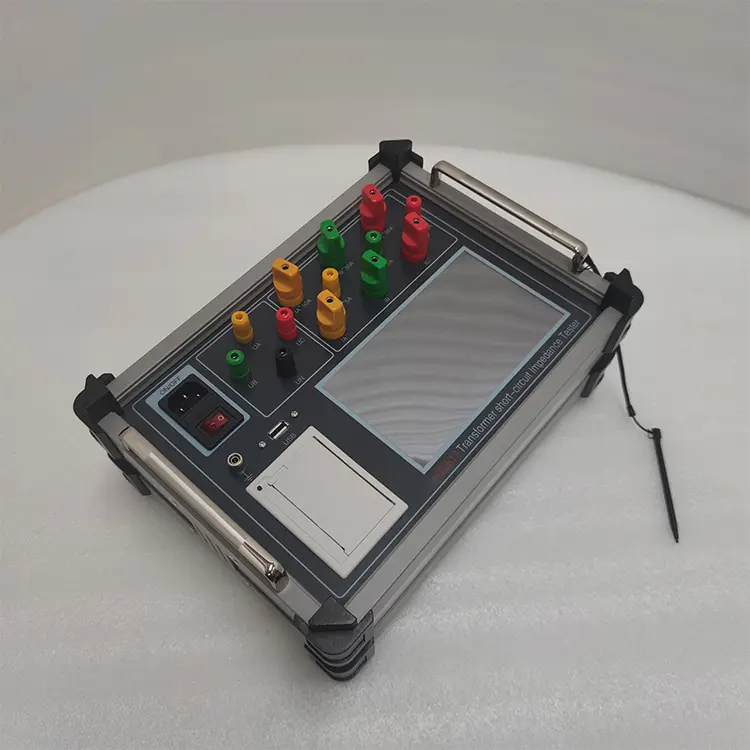

Tester Terintegrasi Impedansi Hubung Singkat dan Tanpa Beban Transformator HZ2613 Huazheng

I. Fungsi dan Fitur Utama

1. Alat uji ini dilengkapi dengan layar LCD true-color berukuran 7 inci yang mampu mengukur parameter kelistrikan seperti tegangan, arus, sudut (sudut fasa), daya, dan parameter lainnya. Alat ini juga dapat menampilkan diagramvektor tegangan dan arus secara bersamaan pada satu layar, sehingga informasi terlihat jelas dan intuitif.
2. Instrumen ini dapat mengukur rugi-rugi tanpa beban (no-load loss), rugi-rugi beban (load loss), serta parameter penting lainnya pada trafo.
3. Mampu mengukur impedansi, reaktansi, resistansi, persentase tegangan impedansi, dan parameter terkait lainnya untuk trafo fase tunggal (single-phase) maupun tiga fase (three-phase).
4. Dilengkapi dengan fungsi analisis harmonisa, memungkinkan alat untuk mengukur konten harmonisa ke-1 hingga ke-32 dari tegangan dan arus yang diberikan pada transformator. Alat ini juga dapat menampilkan grafik harmonisa beserta diagram bentuk gelombang (waveform) tegangan dan arus.
5. Dapat secara otomatis merekam kurva karakteristik tanpa beban pada berbagai tingkat tegangan dan arus selama pengujian tanpa beban trafo, sehingga memudahkan analisis karakteristik transformator dan perilaku inti besi.
6. Dilengkapi dengan fungsi penyimpanan dan penelusuran data, serta mendukung format basis data DBF. Instrumen ini dapat menyimpan data pengujian atau memungkinkan pengguna menelusuri catatan pengujian sesuai kebutuhan. Selain itu, alat ini mendukung ekspor data via flashdisk USB. Basis data tersebut juga kompatibel dengan format spreadsheet Excel, sehingga praktis untuk proses pengeditan, pencetakan, maupun pengarsipan.
7. Menggunakan layar sentuh true-color 7 inci dengan antarmuka grafis EmWin GUI. Memiliki memori internal 128 MB (dapat diperluas dengan kartu memori 4 GB) serta mendukung input bahasa Mandarin, sehingga sangat mudah dioperasikan.
8. Memiliki ukuran yang kompak, bobot yang ringan, serta tingkat akurasi pengukuran yang tinggi. Alat ini juga dilengkapi dengan fungsi kalender bawaan, jam, serta kemampuan untuk menyimpan data waktu pengujian.

II. Indeks Teknis Utama

1. Rentang pengukuran tegangan: 0–500V (tegangan fasa), tegangan garis (line voltage) 800V.

2. Rentang pengukuran arus: 0,1–50A (mendukung perluasan rentang dengan CT eksternal).

3. Akurasi pengukuran: 0,2% (faktor daya 1,0–0,2), 1% (faktor daya 0,2–0,01).

4. Catu daya kerja: AC 220V ±15%.

5. Suhu operasional: -10°C hingga 40°C.

6. Kelembapan sekitar: 10% hingga 85%.

7. Dimensi ukuran: 320 mm x 230 mm x 140 mm.

8. Berat: 3,5 kg (tidak termasuk kabel uji).

III. Pengaturan Tombol (Key Setting)

Instrumen ini sepenuhnya dioperasikan menggunakan layar sentuh, yang dilengkapi dengan papan tombol angka 16 tombol serta papan tombol penuh huruf dan pinyin angka (mirip dengan keyboard komputer). Seperti yang ditunjukkan pada gambar:
