I. Fungsi dan Fitur Utama

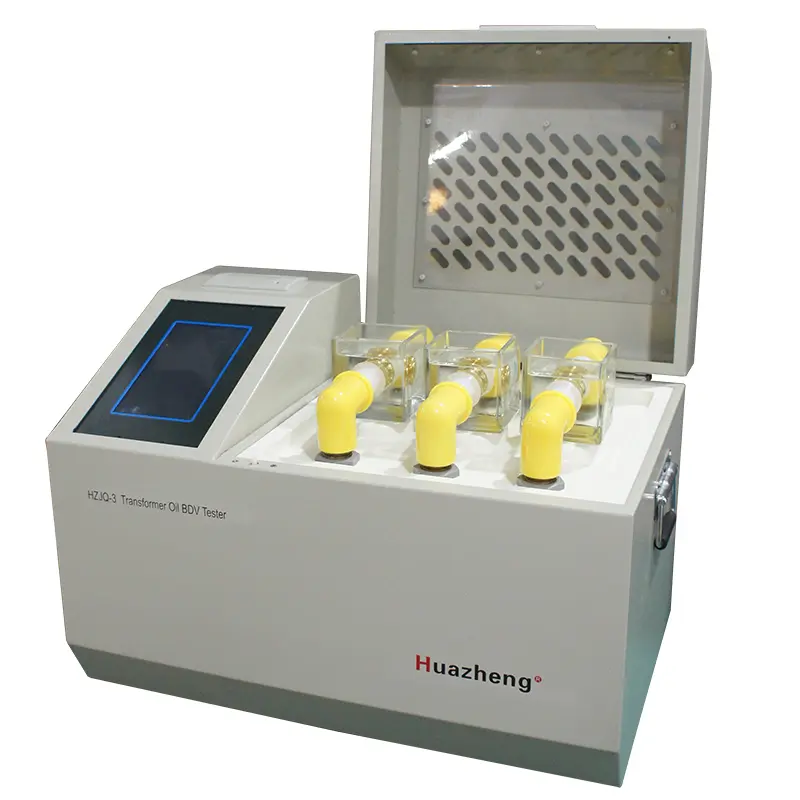

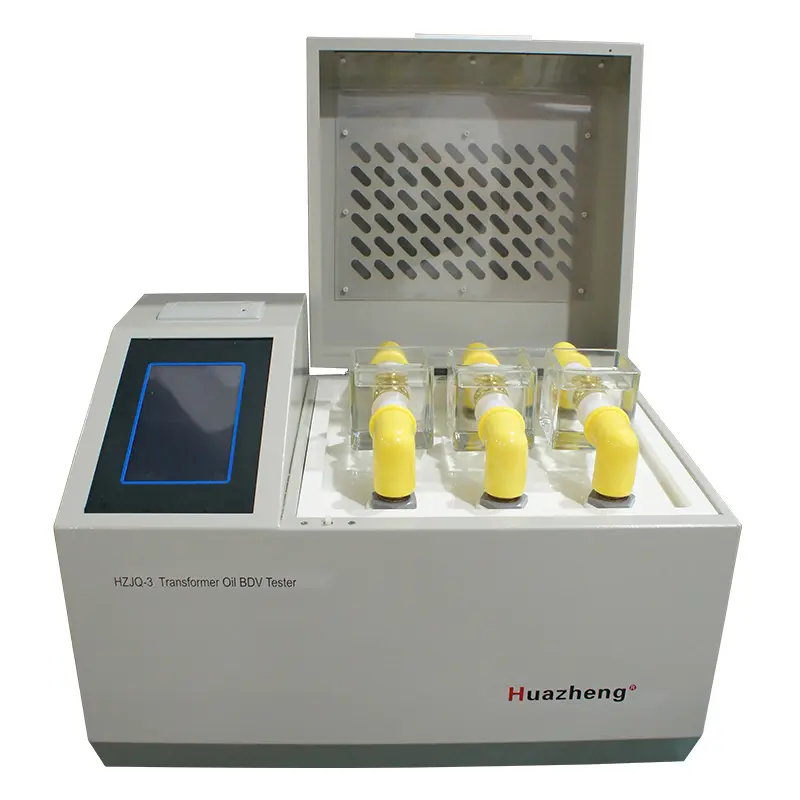

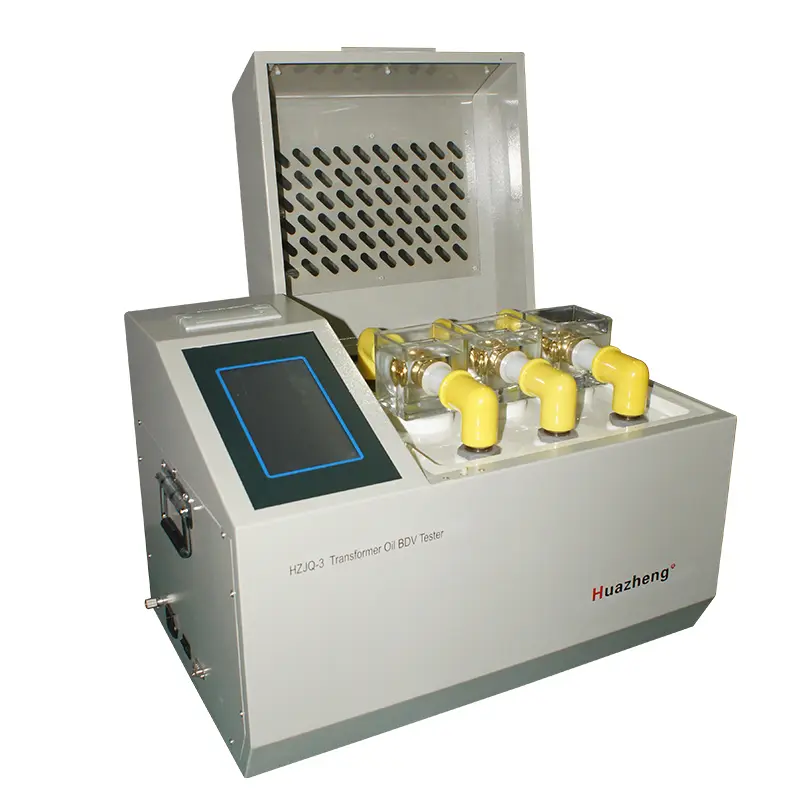

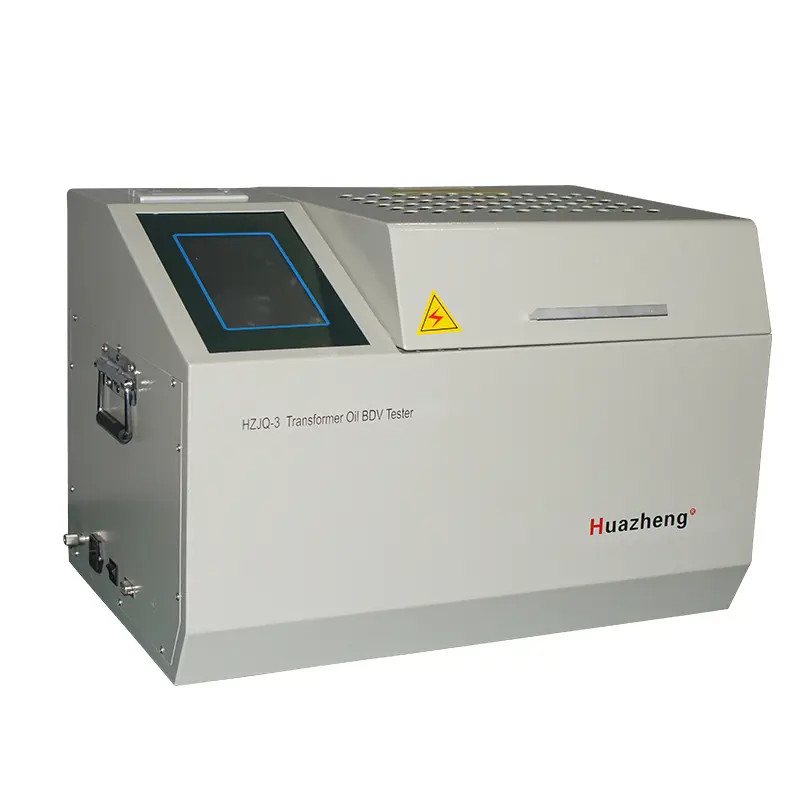

- Sistem Terintegrasi 3 Bejana (3 Cups): Digerakkan oleh mikroprosesor dengan sistem 3 bejana terintegrasi yang mampu menjalankan seluruh alur pengujian secara otomatis—mulai dari proses penaikan tegangan (boosting), penahanan tegangan (maintaining), pengadukan (mixing), pendiaman (standing), kalkulasi data, hingga pencetakan laporan. Alat ini mampu melakukan pengujian tegangan tembus pada sirkulasi minyak dalam rentang 0–80 kV.
- Layar LCD Besar: Dilengkapi layar LCD berukuran besar dengan navigasi menu petunjuk yang intuitif dan mudah dipahami.
- Pengoperasian Otomatis & Praktis: Sangat mudah digunakan; teknisi cukup melakukan pengaturan parameter dasar, dan instrumen akan secara otomatis menyelesaikan pengujian tegangan tembus untuk 1 hingga 3 sampel minyak sekaligus. Nilai tegangan tembus (breakdown voltage) dan jumlah siklus pengujian setiap sampel akan tersimpan secara otomatis. Setelah pengujian selesai, thermal printer internal dapat langsung mencetak nilai tegangan tembus serta nilai rata-ratal dari setiap sampel.
- Memori Penyimpanan & Sensor Lingkungan: Dilengkapi fitur power-off hold (data tersimpan meski alat dimatikan) yang mampu menyimpan hingga 100 hasil pengujian, serta menampilkan suhu dan kelembapan lingkungan operasional saat itu.
- Kontrol Mikrokontroler Presisi: Menggunakan kontrol mikrokontroler untuk proses kenaikan tegangan yang stabil dan konstan. Frekuensi tegangan dijaga presisi pada 50 Hz sehingga seluruh proses pengujian terintegrasi dengan baik.
- Sistem Proteksi Keselamatan Lengkap: Dilengkapi fitur perlindungan terhadap tegangan berlebih (over-voltage), arus berlebih (over-current), serta batasan jarak (limit protection) untuk menjamin keselamatan penuh bagi operator.
- Tampilan Suhu & Jam Sistem: Menyajikan fitur tampilan pengukuran suhu minyak/ruangan serta indikator jam sistem real-time.
- Antarmuka Komunikasi RS232: Dilengkapi port komunikasi standar RS232 untuk kemudahan transfer data dan koneksi ke komputer (PC communication).
II. Indikator Teknis Utama
- Tegangan Output (Output Voltage): 0–80 kV (dapat disesuaikan)
- Tingkat Distorsi Tegangan (Voltage Distortion Rate):$< 3\%$
- Kecepatan Kenaikan Tegangan (Voltage Raising Speed): 0,5–5 kV/s (dapat diatur)
- Waktu Pendiaman Awal (Standing Time): 15 menit (dapat diatur)
- Jeda Antar-Kenaikan Tegangan (Boosting Interval): 5 menit (dapat diatur)
- Jumlah Pengulangan Siklus (Boosting Times): 0–10 kali (dapat diatur)
- Kapasitas Booster (Booster Capacity):1,5 kVA
- Akurasi Pengukuran (Measuring Accuracy):$\pm 3\%$
- Tegangan Catu Daya (Supply Voltage): AC 220V $\pm 10\%$, 50 Hz / 60 Hz
- Konsumsi Daya (Power): 200 W
- Suhu Operasional (Applicable Temperature): 0°C sampai 45°C
- Kelembapan Operasional (Applicable Humidity):$< 75\%$ RH
- Dimensi Keseluruhan (Overall Dimension): 585 mm × 390 mm × 410 mm
III. Pemeliharaan (Maintenance)
Pencegahan Kelembapan: Peralatan ini tidak boleh ditempatkan atau dipaparkan pada lingkungan yang lembap guna menjaga keandalan komponen elektronik dan isolasi internal.
Perawatan Bejana dan Elektroda (Oil Cup & Electrode): Jagalah agar bejana minyak dan elektroda tetap bersih. Saat alat tidak digunakan (idle), isi bejana dengan minyak trafo baru sebagai langkah perlindungan. Sebelum bejana digunakan kembali, periksa jarak antar-elektroda serta pastikan kekencangan ulir sekrup antara ujung elektroda (electrode tip) dan batang elektroda (electrode bar).
Pemeliharaan Sakelar Elektromagnetik Tegangan Tinggi: Sakelar elektromagnetik tegangan tinggi pada kotak bejana minyak instrumen ini mengusung tipe isolasi terendam minyak (oil-filled insulation). Periksa permukaan minyak secara berkala melalui rumah sakelar yang transparan. Apabila permukaan minyak berada pada jarak lebih dari 10 mm dari bagian atas, lepas sumbat (plug) dan tambahkan minyak trafo No. 25 yang sesuai dengan standar GB 2536.

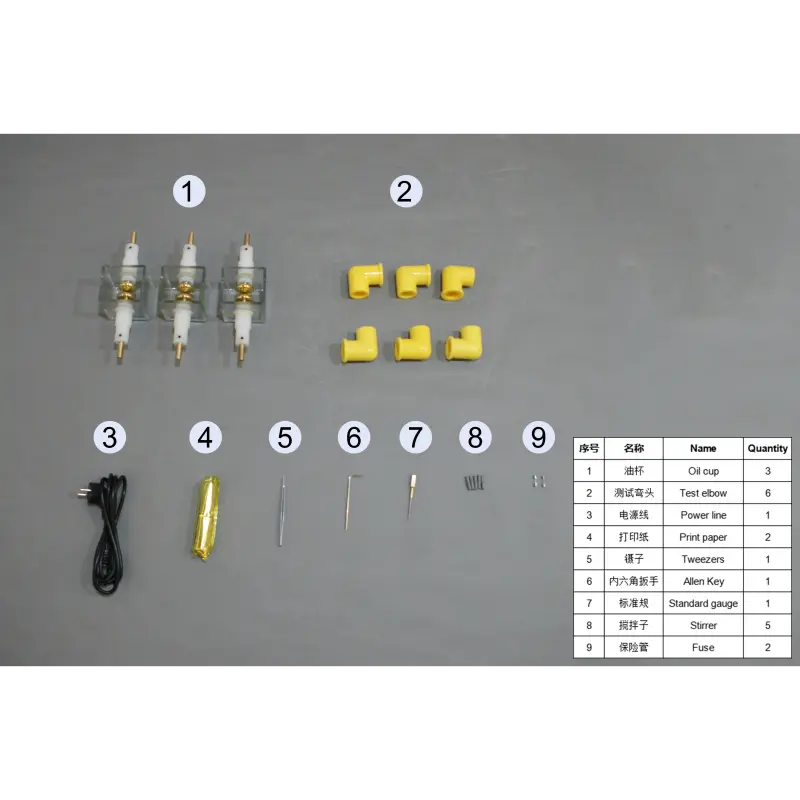

V.Packing List
No. | Item | Qty |
1 | Main engine | 1 |
2 | Oil Cup | 3 |
3 | Test elbow | 6 |
4 | Stirrer | 5 |
5 | Standard gauge | 1 |
6 | Tweezers | 1 |
7 | Power Line | 1 |
8 | Allen wrench | 1 |
9 | Fuse | 2 |
10 | Printing Paper | 2 |
