Aplikasi | HST WAL Tensile Test Bed untuk OPGW, ADSS, Overhead Conductors & Insulator Industry

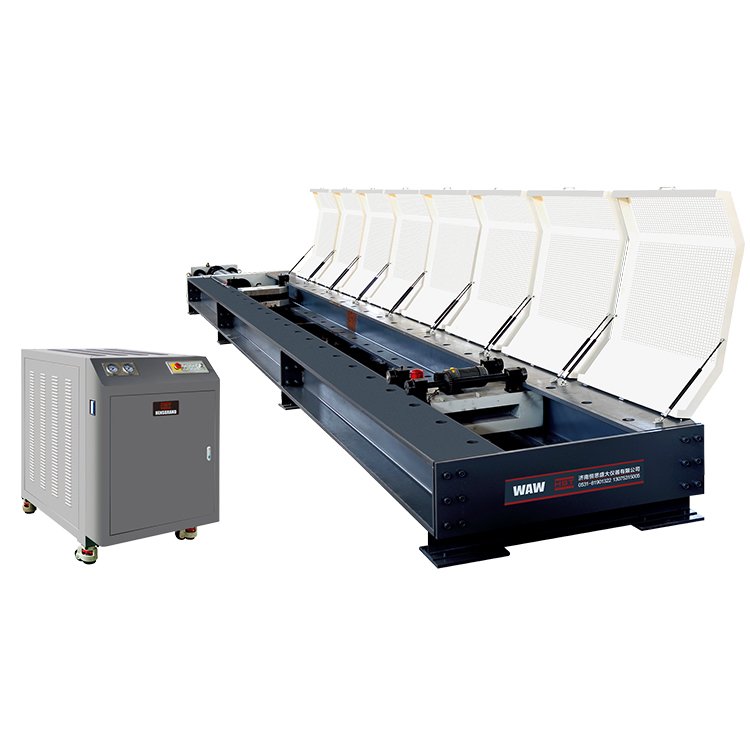

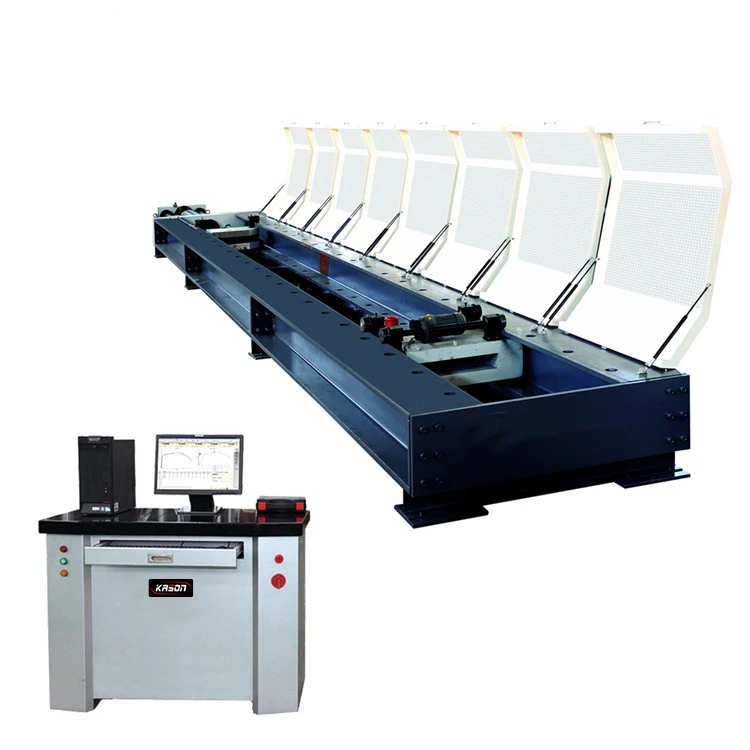

HST WAL Tensile Test Bed adalah mesin uji tarik yang dirancang khusus untuk pengujian OPGW (Optical Ground Wire), ADSS (All-Dielectric Self-Supporting Cable), overhead conductors (kabel udara), dan insulator. Mesin ini menggunakan sistem electromechanical driving bebas oli (oil-free) yang dirancang khusus untuk pengujian kabel dan konduktor dengan panjang ekstra.
Peralatan ini mampu memberikan pengujian kekuatan tarik, regangan, creep, serta pengujian mekanik lainnya dengan akurasi tinggi, sehingga sangat cocok digunakan dalam industri energi listrik, transmisi, telekomunikasi, serta manufaktur kabel dan komponen jaringan listrik tegangan tinggi.
Standar Pengujian (Tensile Test Bed Standard)
Mesin ini mendukung berbagai standar internasional, antara lain:
- IEC 60794-4 – Uji stress-strain ADSS, uji kekuatan putus, dan creep test ADSS
- IEEE 1138 – Uji creep OPGW, stress-strain, ultimate tensile strength, dan twist test (custom)
- IEC 61395 – Creep test untuk stranded conductors
- BS EN 50182 & IEC 61089 – Uji stress-strain konduktor terpilin
- ASTM B524 – Uji tarik untuk konduktor
- IEC 61232 – Uji tarik, elongation, dan stress pada 1% perpanjangan
- IEC 61284 – Pengujian kegagalan mekanik fitting dan insulator listrik
Spesifikasi Teknis
| Model | WAL-500 | WAL-1000 | WAL-2000 | WAL-5000 | WAL-10000 | WAL-15000 |
|---|---|---|---|---|---|---|
| Kapasitas beban maksimum | 500 kN | 1000 kN | 1000 kN | 5000 kN | 10000 kN | 15000 kN |
| Akurasi beban | ±0.5% | |||||
| Akurasi deformasi | ±0.5% | |||||
| Rentang beban | 2% – 100% FS | |||||
| Resolusi beban | 1/500000 | |||||
| Resolusi perpindahan | 0.01 mm | |||||
| Ruang uji tarik | Sesuai ukuran spesimen | |||||
| Stroke silinder | Sesuai ukuran spesimen |
