I. Tinjauan Umum

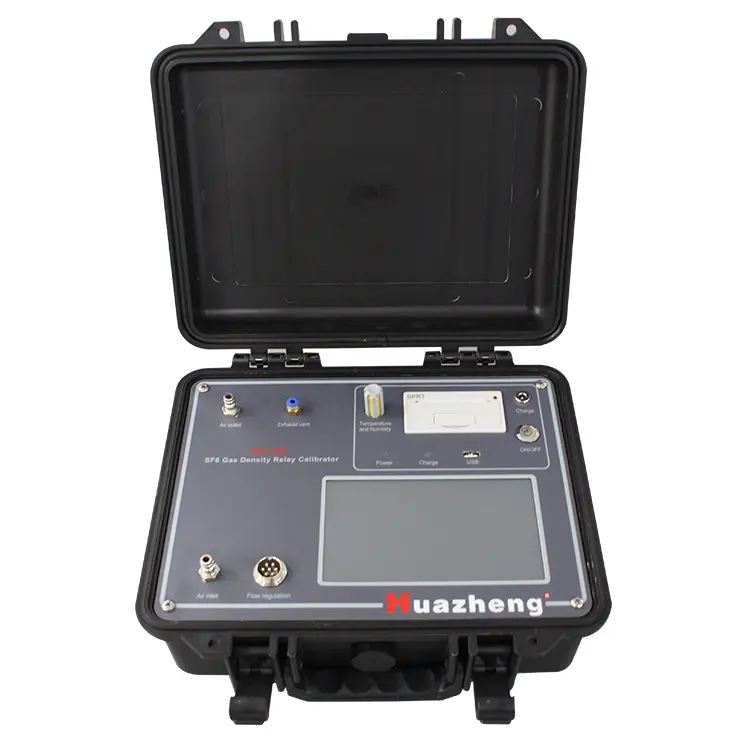

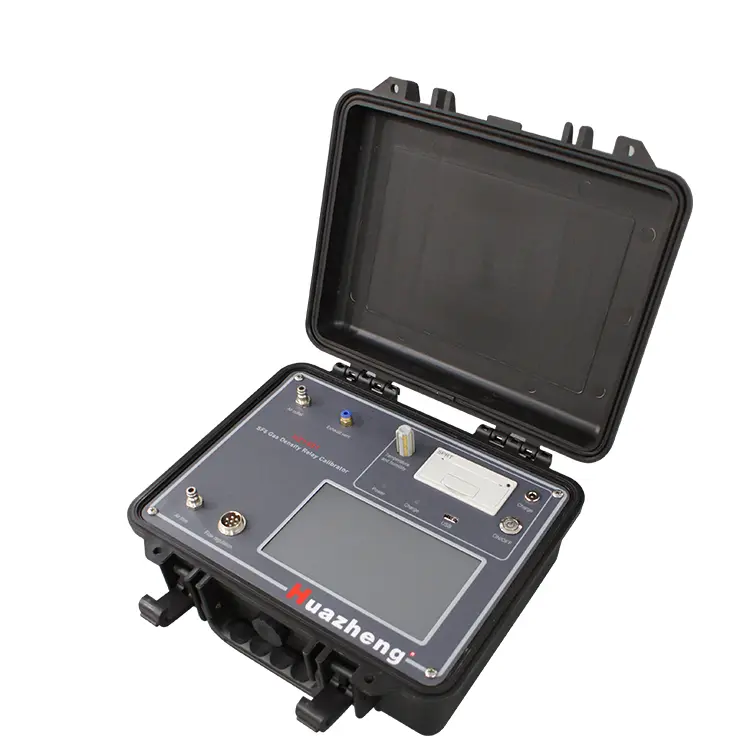

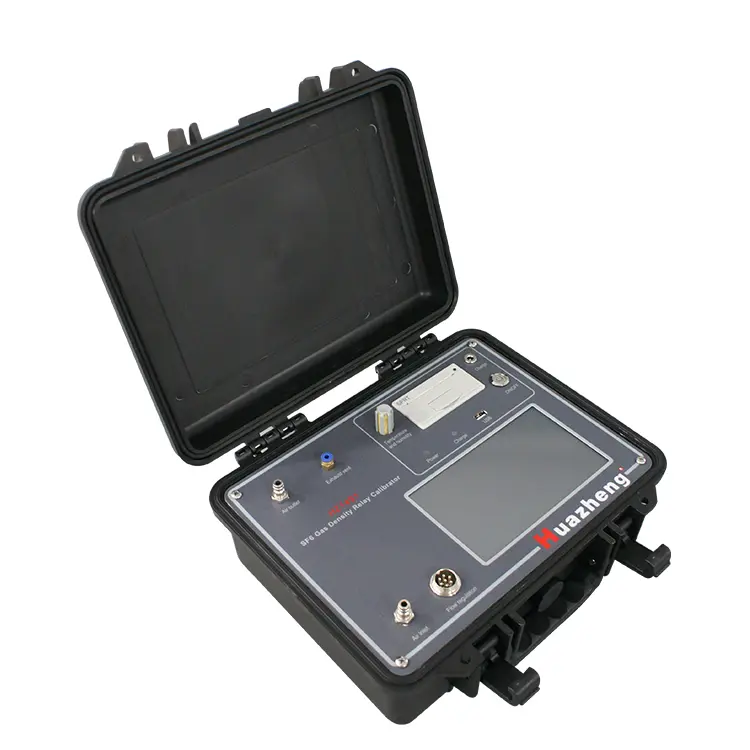

Alat ini dilengkapi dengan layar sentuh LCD berwarna berukuran 7,0 inci untuk interaksi manusia-komputer, sehingga lebih praktis dioperasikan. Perangkat ini dibekali dengan paket baterai litium isi ulang berkapasitas tinggi bawaan, yang menyediakan waktu siaga ekstra lama. Alat ini juga menyertakan antarmuka USB standar, yang memungkinkan data riwayat diekspor ke diska lepas USB (flash drive).
Selain mengkalibrasi relai densitas SF6, alat ini juga dapat mengkalibrasi pengukur tekanan dan pengukur densitas. Perangkat ini mampu mendeteksi kondisi abnormal secara otomatis selama pengukuran. Jika terjadi kebocoran pipa, kebocoran udara, atau tekanan udara masuk dan keluar yang tidak memadai, alat akan menghentikan operasi secara otomatis dan menampilkan peringatan.
Di dalam wadah tertutup, tekanan gas SF6 pada suhu tertentu dapat merepresentasikan densitas gas SF6 tersebut. Secara tradisional, suhu acuan standar untuk tekanan gas SF6 adalah 20 °C. Selama verifikasi di lapangan, nilai tekanan yang diukur harus dikonversikan ke nilai tekanan yang bersesuaian pada suhu 20 °C, dengan memperhitungkan berbagai suhu lingkungan yang berbeda. Konversi ini memungkinkan penilaian kinerja relai densitas SF6 secara akurat.
II. Indikator Teknis
- Objek verifikasi: Kontak sinyal alarm 1, alarm 2, penguncian 1, penguncian 2, alarm tekanan berlebih (overpressure alarm contact signal)
- Rentang kalibrasi: 0 ~ 1 MPa (tekanan absolut)
- Akurasi instrumen: Kelas 0,15
- Resolusi tampilan tekanan: 0,0001 MPa
- Tekanan masuk: 0,9 ~ 1 MPa (tekanan relatif)
- Antarmuka eksternal: USB (mendukung perangkat penyimpanan seluler USB dengan ukuran maksimal 4 GB)
- Lingkungan kerja: Suhu -10 ~ 50 °C (suhu pengoperasian terbaik adalah 5 ~ 50 °C)
- Kelembapan relatif: 5 ~ 90% RH
- Resolusi layar: Layar sentuh berwarna 800 × 480 piksel
- Kapasitas penyimpanan: 50 grup
- Tegangan kontak yang diukur: DC 24V
- Mode akuisisi suhu: Manual / otomatis
- Sambungan masuk udara: Colokan cepat tipe pantat (butt type quick plug) φ 4
- Pipa masuk udara: Konfigurasi standar pipa φ 4 / PFA
- Sambungan pengukuran: Colokan cepat tipe pantat φ 4
- Pipa pengukuran: Konfigurasi standar pipa φ 4 / PFA
- Sambungan pembuangan: Konektor cepat φ 4
- Pipa pembuangan: Pipa standar φ 4 / PFA
- Catu daya seluler: Paket baterai litium isi ulang, yang dapat bekerja secara terus-menerus selama 8 jam
- Tegangan pengisian daya: 100 ~ 240 VAC, 50 / 60 Hz
- Dimensi keseluruhan unit utama: Panjang 325 mm × Lebar 275 mm × Tinggi 140 mm
- Dimensi keseluruhan kotak aksesori: Panjang 360 mm × Lebar 250 mm × Tinggi 110 mm
- Berat instrumen: 4,5 kg
III. Fitur Utama
- Kalibrator relai densitas menggunakan komputer mikro cip tunggal berkinerja tinggi untuk deteksi dan kontrol. Komponen intinya diimpor langsung, memastikan presisi tinggi, repetibilitas yang baik, dan keandalan tinggi.
- Keadaan awal dari 1 hingga 5 grup kontak pada relai densitas dapat berupa bentuk apa pun (biasanya terbuka/NC atau biasanya tertutup/NO). Nilai respons dan pemulihan dari 1 hingga 5 grup kontak ini dapat diukur secara bersamaan.
- Dilengkapi dengan layar sentuh LCD berwarna, kalibrator ini menampilkan pengoperasian yang sederhana dan antarmuka yang menarik. Semua parameter dan status dapat dilihat dengan jelas dalam sekali lihat.
- Kalibrator secara otomatis menyelesaikan pengukuran tekanan dan konversi ke nilai 20 °C, memungkinkan kompensasi otomatis dinamis antara tekanan dan suhu. Alat ini menampilkan tekanan pada suhu lingkungan yang diukur, tekanan pada suhu 20 °C, dan suhu lingkungan. Hal ini sepenuhnya menyelesaikan masalah sulitnya kalibrasi lapangan untuk relai densitas gas SF6.
- Seluruh proses pengujian diotomatisasi penuh oleh komputer mikro cip tunggal, sehingga menghilangkan kebutuhan penyesuaian jalur udara manual yang rumit.
- Kalibrator dapat menyimpan hingga 50 hasil uji dan dilengkapi perlindungan data saat terjadi kegagalan daya. Hasil pengujian sebelumnya dapat dicari dan dicetak kapan saja.
- Tidak diperlukan ruang bersuhu konstan (constant temperature chamber) selama proses kalibrasi. Relai densitas gas SF6 dan pengukur tekanan dapat dikalibrasi dalam rentang suhu efektif apa pun.
- Kalibrator dilengkapi dengan berbagai sambungan transisi, memungkinkan verifikasi di tempat untuk relai densitas pada sebagian besar jenis sakelar tanpa perlu dibongkar.
- Selain mengkalibrasi relai densitas, instrumen ini juga dapat mengkalibrasi pengukur tekanan 20 °C dan pengukur tekanan suhu normal.
- Katup pengurang tekanan pada tabung gas dirancang secara profesional untuk menahan tekanan hingga 15 MPa (150 kg/cm²), dengan keluaran tekanan rendah yang dapat disesuaikan. Alat ini cocok untuk kalibrasi di ruang pengukuran menggunakan gas nitrogen sebagai gas uji.
