Overview

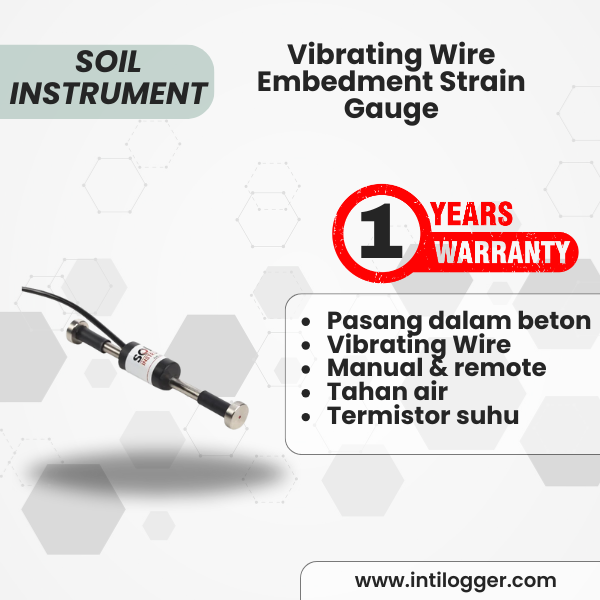

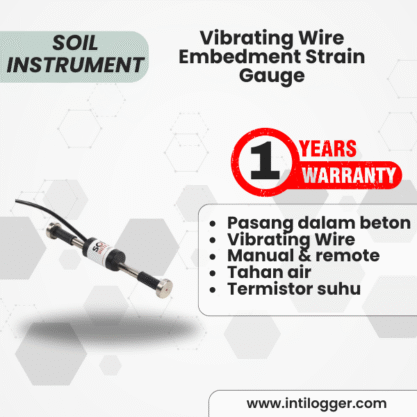

Vibrating Wire Embedment Strain Gauge adalah instrumen yang digunakan untuk mengukur regangan pada struktur beton dan sangat cocok untuk pemasangan langsung dengan metode direct burial. Alat ini banyak digunakan dalam uji tiang pancang (pile tests), balok dan kolom beton penahan beban, segmen terowongan, hingga pondasi beton.

Gauge dengan panjang 150 mm ini terbuat dari stainless steel dan dapat dipasang langsung pada rebar, atau dipasangkan dengan roset berarah 2, 3, atau 4 sumbu untuk memungkinkan pengukuran regangan dari berbagai arah.

Instrumen ini terdiri dari tabung tertutup yang berisi kawat yang ditarik tegang di antara dua pad stainless steel berbentuk lingkaran di setiap ujungnya. Deformasi pada pad akan mengubah tegangan kawat, dan perubahan tersebut digunakan untuk menghitung nilai regangan.

Perubahan regangan dipantau oleh coil assembly yang terpasang pada gauge. Selain itu, instrumen ini juga dapat dilengkapi dengan pembacaan suhu sesuai kebutuhan.

Gauge dapat dibaca secara individual menggunakan readout, maupun secara remote/otomatis melalui sistem akuisisi data (data collection system).

Fitur Produk – Digital Uniaxial Bluetooth Horizontal Inclinometer

• Dapat dipasang di dalam beton
• Menggunakan teknologi Vibrating Wire yang sudah terbukti
• Mendukung pemantauan manual maupun remote
• Tahan air sepenuhnya, cocok untuk berbagai kondisi lapangan
• Dilengkapi termistor untuk pemantauan suhu

Manfaat Produk – Digital Uniaxial Bluetooth Horizontal Inclinometer

• Lebih dari 30 tahun pengalaman dalam desain dan manufaktur instrumen Vibrating Wire
• Pembacaan akurat dan konsisten meski menggunakan kabel panjang
• Umur pakai panjang, stabilitas dan keandalan jangka panjang terjamin
• Dilengkapi pelindung lonjakan tegangan (surge arrestor) untuk mencegah kerusakan listrik
• Kabel penghubung fleksibel dan terlindung (screened cable) untuk daya tahan ekstra

Operation – Cara Kerja Vibrating Wire Embedment Strain Gauge

Vibrating Wire Embedment Strain Gauge dipasang sebelum proses pengecoran beton (concrete pour) dan harus dilindungi selama pengecoran untuk mencegah kerusakan. Gauge juga dapat dipasang sebelumnya pada briket beton (pre-cast concrete briquette) untuk kemudian dicor ke dalam struktur utama, atau ditanam ke dalam lubang yang dibor pada struktur beton yang sudah ada.

Pickup coil dipasang di bagian tengah tabung gauge yang diratakan, lalu dikunci menggunakan securing clamp. Proses ini bisa dilakukan langsung di lapangan sebelum pemasangan. Sensor kemudian ditempatkan pada titik yang sesuai dalam struktur, sehingga mampu menangkap deformasi mikro dari beton yang telah mengeras ke gauge dengan akurat.

Kabel dari gauge diarahkan ke readout, terminal box, atau data logger. Instrumen ini dapat dibaca menggunakan Vibrating Wire readout komersial maupun data logger otomatis. Selain itu, thermistor bawaan memungkinkan pencatatan data suhu bersamaan dengan data regangan.

Application – Aplikasi Vibrating Wire Embedment Strain Gauge

Instrumen ini dirancang untuk mengukur regangan (strain) pada elemen beton dalam berbagai struktur sipil, baik selama konstruksi maupun dalam masa layanan.

Contoh aplikasi umum meliputi:

• Elemen dan strut beton
• Jembatan dan bendungan
• Tiang pancang (piles) dan beton massal
• Pengukuran regangan pada tulangan beton selama konstruksi, uji tiang, dan masa pakai struktur
