Overview

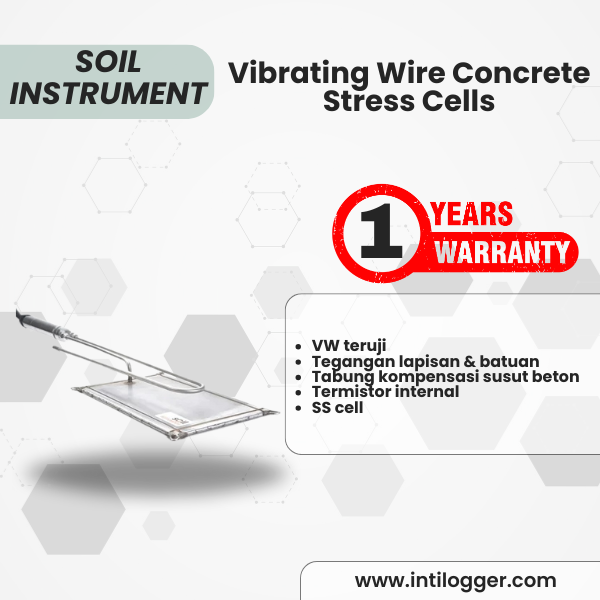

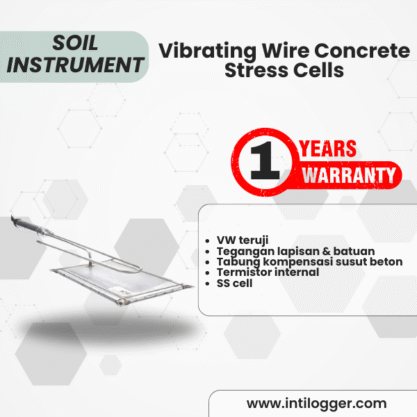

Vibrating Wire Concrete Stress Cell digunakan untuk mengukur total tegangan pada proses terowongan, pengecoran massal, dan dinding batu pada pekerjaan bawah tanah.

Sel ini terdiri dari flat jack berbentuk persegi panjang yang dibentuk dari dua pelat baja yang dilas di sekeliling sisinya. Celah sempit di antara pelat diisi dengan minyak hidrolik. Sebuah Vibrating Wire Pressure Transducer dihubungkan ke sel melalui pipa baja pendek, membentuk sistem hidrolik tertutup.

Fitur Produk

• Menggunakan teknologi Vibrating Wire yang telah terbukti
• Mengukur tegangan pada dan di dalam lapisan galian bawah tanah
• Memantau distribusi tegangan di dalam batuan
• Tabung kompensasi mengimbangi efek susut hidrasi beton, memulihkan tekanan kontak sel
• Termistor internal memantau variasi suhu
• Konstruksi sel dari baja tahan karat (stainless steel)

Keunggulan Produk

• Lebih dari 30 tahun pengalaman dalam desain dan pembuatan instrumen Vibrating Wire
• Hasil pembacaan akurat dan konsisten, bahkan pada kabel panjang
• Umur pakai panjang, stabilitas dan keandalan jangka panjang
• Cocok untuk pembacaan jarak jauh dan data logging
• Dilengkapi over-voltage surge arrestor untuk perlindungan terhadap kerusakan listrik
• Kabel penghubung kuat, berlapis baja (armoured), dan fleksibel

Operasi

Sel dan transduser ditanamkan pada media yang akan dipantau. Saat beton atau shotcrete mengeras, sel akan mengembang akibat kenaikan suhu.

Ketika mendingin, celah kecil terbentuk antara sel dan beton. Tabung kompensasi memungkinkan penyesuaian volume awal sel untuk mengimbangi penyusutan beton. Hal ini memaksa minyak tambahan masuk ke dalam sel sehingga sel mengembang kembali dan menempel kuat pada beton yang sudah dingin.

Kabel berlapis baja dan terlindungi menghubungkan transduser ke unit terminal, unit pembaca portabel, atau data logger.

Aplikasi

Vibrating Wire Concrete Stress Cell digunakan untuk mengukur tegangan radial dan tangensial pada shotcrete, beton, dan batuan, terutama pada lapisan terowongan. Sel juga dapat digunakan untuk memantau perubahan tegangan pada dinding batu di pekerjaan bawah tanah. Pada aplikasi ini, slot dibuat terlebih dahulu dengan gergaji roda berlian atau pengeboran garis, lalu sel ditanam dengan mortar semen di dalam slot.

Aplikasi umum meliputi:

• Lapisan terowongan
• Beton massal
• Batuan (rock)
