Overview

Standpipe Piezometer merupakan metode yang sederhana dan ekonomis untuk mengukur tekanan air pada tanah maupun batuan. Instrumen ini, yang juga dikenal sebagai Casagrande Piezometer, digunakan untuk memantau muka air piezometrik di dalam sumur bor vertikal.

Secara umum, Standpipe Piezometer terdiri dari dua bagian utama:

• Ujung piezometer berpori (porous tip) yang terletak pada titik terdalam,
• Pipa riser yang terhubung ke ujung piezometer dan menjulur ke atas hingga keluar dari mulut sumur bor.

Untuk melakukan pengukuran muka air di dalam sumur bor, zona ujung filter diisi dengan pasir lalu ditutup kembali dengan material timbunan. Agar tekanan air pori pada zona filter tetap terisolasi, digunakan bentonite seal di antara zona pasir dan material timbunan.

Sebagai alternatif, tipe ujung filter tertentu dapat didorong (driven) atau ditekan (pushed) langsung ke dalam tanah lunak. Berbagai desain ujung filter juga tersedia agar sesuai dengan jenis tanah yang berbeda.

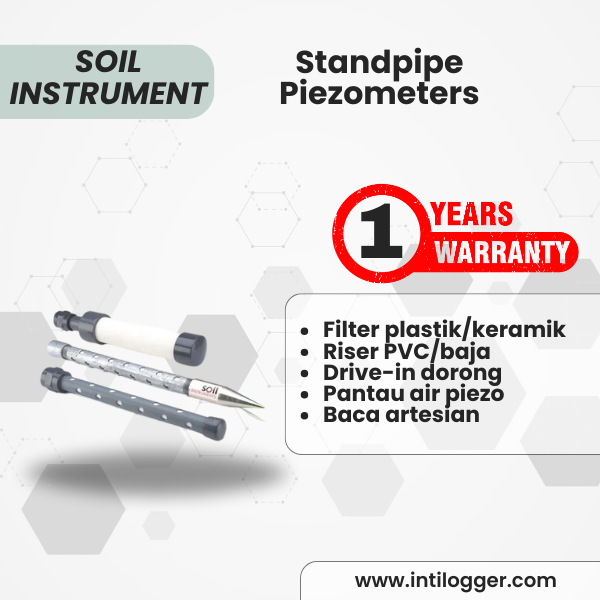

Fitur Produk – Standpipe Piezometer (Casagrande Piezometer)

• Ujung filter tersedia dalam pilihan plastik berpori atau keramik berpori
• Pilihan pipa riser dari PVC atau baja galvanis
• Tersedia tipe drive-in tip untuk instalasi dengan cara didorong
• Digunakan untuk pemantauan muka air piezometrik pada sumur bor vertikal
• Dapat mengukur tekanan artesian dengan pembacaan menggunakan Bourdon Gauge

Keunggulan Produk

• Sistem sederhana dengan biaya rendah (low cost system)
• Ideal untuk investigasi rutin di lapangan
• Memiliki keandalan jangka panjang yang sangat baik

Cara Kerja (Operation) – Standpipe Piezometer

Indikasi muka air diukur menggunakan water level meter.

Untuk mengukur tekanan artesian, diperlukan Bourdon Pressure Gauge yang dipasang pada bagian atas standpipe. Standpipe Piezometer mampu mengukur muka air sumur bor maupun tekanan air pada ujung piezometer.

Tekanan air di ujung filter ditentukan dengan cara mengukur tinggi permukaan air dalam pipa riser di atas ujung piezometer. Hal ini dicapai dengan memasang bentonite seal di antara zona pasir filter dan material timbunan (backfill).

Untuk pengukuran muka air sumur bor, bentonite seal tidak diperlukan, namun metode pengukurannya tetap dilakukan dengan cara yang sama.

Aplikasi (Application) – Standpipe Piezometer

Standpipe Piezometer (Casagrande Piezometer) banyak digunakan untuk pemantauan tekanan air pori dan muka air tanah pada tanah maupun batuan.

Aplikasi umum meliputi:

• Menentukan stabilitas tanggul, bendungan, dan reservoir
• Investigasi stabilitas lereng alami maupun lereng galian
• Pengendalian operasi de-watering dan drainase
• Pemantauan rembesan (seepage) dan pergerakan air tanah
• Pemantauan muka air tanah (water table) dan akuifer
• Studi polusi dan lingkungan
• Pengendalian konstruksi untuk pekerjaan bawah tanah dangkal
• Pengukuran permeabilitas tanah
