Overview

Mechanical Triaxial Jointmeter dirancang untuk mengukur pergerakan pada tiga sumbu (X, Y, Z) di sepanjang sambungan atau retakan, baik pada sambungan konstruksi beton maupun retakan tarik pada batuan.

Instrumen ini digunakan untuk memantau displacement tiga arah pada sambungan atau retakan yang menghubungkan struktur beton dengan batuan.

Alat ini terdiri dari dua komponen utama:

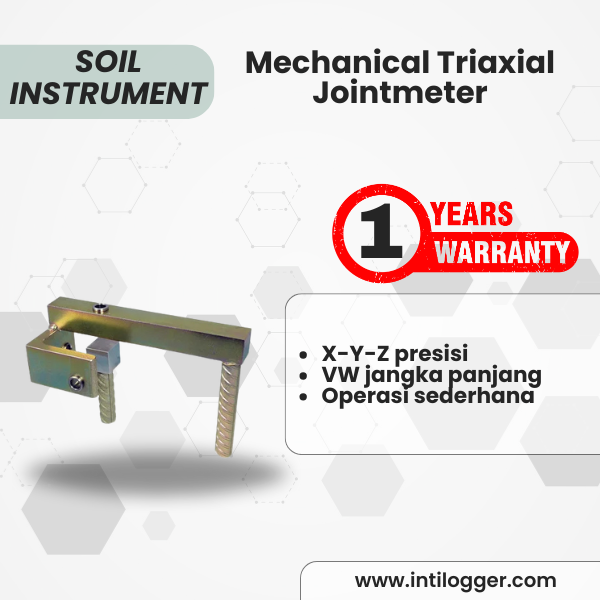

• Lengan pengukur (measurement arm) berlapis seng, dilengkapi tiga bushing ortogonal yang dirancang untuk menerima mikrometer mekanis atau elektronik.
• Reference head baja tahan karat (Stainless Steel) berbentuk kubus anvil dengan permukaan referensi presisi, yang berfungsi sebagai bidang acuan untuk pengukuran perpindahan triaxial.

Pengukuran manual menggunakan gauge mekanis menjadi opsi yang lebih disukai ketika jumlah pembacaan data relatif sedikit.

Fitur Produk

• Mampu membaca pergerakan pada sumbu X, Y, dan Z
• Memberikan hasil pengukuran yang akurat dan presisi
• Terbukti handal untuk monitoring jangka panjang
• Desain sederhana, mudah dipahami, dan mudah dioperasikan

Keunggulan Produk

• Monitoring pergerakan tiga arah dalam satu instalasi yang praktis
• Perawatan mudah dengan kebutuhan yang rendah
• Masa pakai panjang, dengan stabilitas dan keandalan jangka panjang

Operasi Mechanical Triaxial Jointmeter

Batang anchor arm ditanam pada kedua sisi sambungan, retakan, atau celah yang akan dipantau. Pemasangan dapat dilakukan pada beton basah di sambungan konstruksi, atau dengan cara grouting menggunakan semen atau bahan kimia pada lubang bor di massa atau struktur yang sudah ada.

Sebuah jig sementara dipasang untuk menjaga dua bagian jointmeter tetap sejajar pada posisi tengahnya, hingga media grouting atau beton mengeras dan cukup kuat untuk menopang jointmeter secara penuh.

Pengukuran dilakukan dengan mencatat jarak saat ini dari measurement bushes ke reference anvil pada bidang X, Y, dan Z. Data pembacaan ini kemudian dikurangi dengan pembacaan awal (base reading) untuk mendapatkan nilai pergerakan relatif pada sambungan atau retakan.

Aplikasi Mechanical Triaxial Jointmeter

Mechanical Triaxial Jointmeter digunakan untuk mengukur pergerakan relatif tiga dimensi (X, Y, Z) antara dua struktur atau massa yang saling bersebelahan.

Aplikasi umum meliputi:

• Sambungan konstruksi bendungan beton
• Segmen lining terowongan dan shaft
• Konstruksi jembatan
• Struktur pasangan batu (masonry structures)
• Retakan struktural maupun permukaan
