Overview

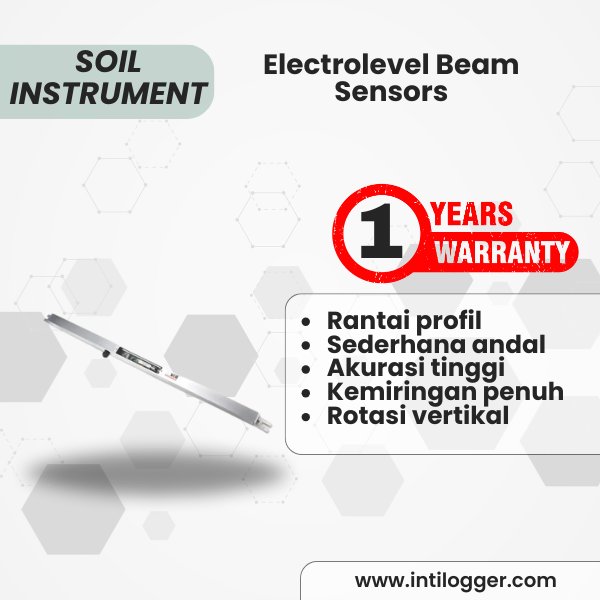

Electrolevel Beam Sensors digunakan untuk mendeteksi pergerakan diferensial dan rotasi pada struktur. Sensor ini tersedia dalam dua versi:

• Horizontal – untuk memantau settlement atau heave
• Vertikal – untuk memantau displacement lateral dan konvergensi

Sensor ini bekerja dengan mengukur rotasi struktur pada bidang vertikal, menggunakan teknologi Fredericks 0711 series electrolevel sensor yang sudah terbukti keandalannya.

Desain pemasangan sensor dilengkapi dengan fitur penyetelan zeroing dan perlindungan terhadap gradien termal, sehingga hasil pengukuran lebih stabil.

Untuk instalasi, sensor dipasang pada balok kaku dengan berbagai pilihan panjang balok. Kedua ujung balok kemudian dipasang menggunakan anchor bolts. Jika beberapa balok disusun secara berurutan, maka dapat diperoleh profil displacement diferensial dari satu titik anchor ke titik lainnya.

Fitur Produk – Electrolevel Beam Sensors

• Dapat dipasang berantai, beberapa balok sekaligus untuk menghasilkan profil displacement yang lengkap
• Desain sederhana dan terbukti andal, sangat ideal untuk mengukur tilt pada struktur
• Akurasi tinggi dan hasil pengukuran presisi
• Mampu mengukur kemiringan sepanjang seluruh panjang balok
• Dapat mengukur rotasi vertikal pada struktur

Keunggulan Produk – Electrolevel Beam Sensors

• Mudah diotomatisasi menggunakan sistem akuisisi data dan perangkat lunak Argus
• Mengurangi kebutuhan monitoring manual, lebih efisien dalam jangka panjang
• Dapat digunakan kembali (recoverable dan reusable)
• Cocok untuk aplikasi safety critical di bidang geoteknik maupun sipil
• Konsumsi daya rendah, sehingga ideal untuk pemantauan jangka panjang

Cara Kerja – Electrolevel Beam Sensor

Electrolevel Beam Sensor terdiri dari vial elektrolevel kaca presisi yang dipasang pada senyawa keramik inert dan ditempatkan di dalam mount yang dapat disetel.
Setelah dipasang, sensor dapat diatur ke posisi nol (zeroing) menggunakan thumbwheels di salah satu ujung, dengan bantuan handheld readout.

Untuk instalasi, balok dipasang ke struktur menggunakan expanding shell anchors atau groutable anchors, sehingga memberikan kestabilan jangka panjang.

Aplikasi – Electrolevel Beam Sensor

Electrolevel Beam Sensor berfungsi untuk memantau rotasi vertikal struktur. Alat ini paling umum digunakan untuk memantau settlement dan heave pada bangunan atau terowongan yang dipengaruhi oleh aktivitas galian maupun pekerjaan tunnelling di sekitarnya.

Sensor ini sangat bermanfaat pada kondisi di mana pengukuran topografi tidak memungkinkan atau ketika akses lapangan terbatas.

Contoh aplikasi pemantauan:

• Bangunan dari bata dan batu
• Settlement dan heave akibat pekerjaan konstruksi di sekitar struktur
• Jembatan dan bendungan, untuk memantau efek impounding maupun beban jangka pendek dan panjang
• Pipa (pipelines)
• Pengukuran perbedaan elevasi (differential levels)
• Terowongan (tunnels) untuk deteksi deformasi dan pergerakan
• Rotasi vertikal dan deformasi rel/jalur (track deformation)
