Overview

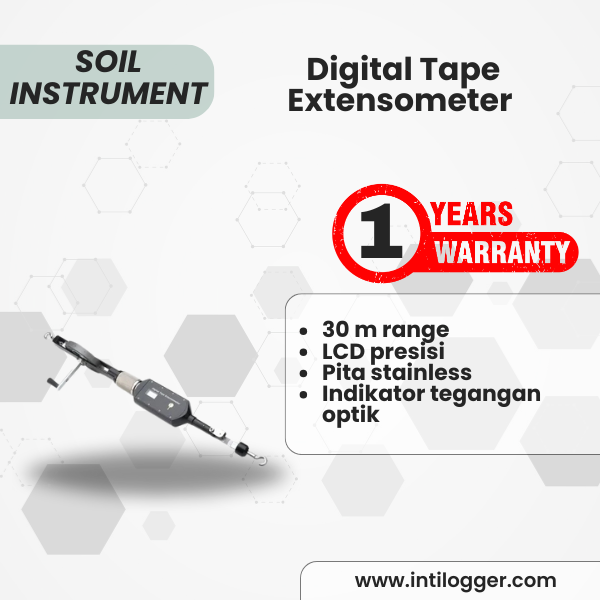

Digital Tape Extensometer adalah perangkat portabel yang digunakan untuk mengukur perpindahan antara pasangan eyebolts. Alat ini dapat dipasang pada struktur atau area galian seperti terowongan maupun shaft.

Unit Digital Tape Extensometer terdiri dari pita ukur berbahan stainless steel dengan lubang presisi yang berjarak sama. Pita ini digulung pada reel yang dilengkapi perangkat penegang pita serta layar digital LCD untuk menampilkan hasil pengukuran.

Alat ini memungkinkan pengukuran cepat dan akurat terhadap jarak relatif antar titik referensi pada permukaan struktur, termasuk:

• Pergerakan radial dan konvergensi terowongan, shaft, lapisan (linings), dan gua bawah tanah
• Deformasi galian di ruang bawah tanah
• Pergeseran dinding penahan (retaining walls), tebing (cuttings), pilar jembatan (bridge piers), serta lengkung (arches)

Fitur Produk

• Rentang pengukuran hingga 30 m
• Layar digital LCD dengan hasil pengukuran presisi
• Pita ukur berbahan stainless steel
• Indikator optik untuk ketegangan pita (optical tension indicator)

Keunggulan Produk

• Desain kompak, portabel, dan ringan
• Akurat serta tahan lama
• Sederhana, andal, dan mudah dibaca
• Hasil pengukuran berulang dengan indikator ketegangan pita optik
• Dapat dioperasikan oleh satu orang
• Satu instrumen dapat digunakan untuk membaca beberapa array

Operasi

Instrumen ini hanya membutuhkan satu orang operator. Badan extensometer dilengkapi kait penghubung yang dikaitkan pada eyebolt pertama. Kait serupa pada ujung pita bebas kemudian dipasang pada eyebolt yang berlawanan.

Pengguna kemudian menegangkan pita dan mencatat hasil pengukuran dari layar digital LCD. Pengukuran yang dihasilkan bukan nilai absolut, melainkan relatif terhadap pengukuran sebelumnya, sehingga memberikan catatan akurat mengenai perpindahan dari waktu ke waktu.

Aplikasi

Aplikasi umum Digital Tape Extensometer meliputi:

• Pergerakan radial dan konvergensi terowongan, shaft, lapisan (linings), dan gua bawah tanah
• Pergeseran dinding penahan (retaining walls), tebing (cuttings), pilar jembatan (bridge piers), lengkung (arches), dan abutmen
• Pemantauan dan pengendalian konstruksi dengan metode terowongan shotcrete atau semprot beton
• Pemantauan deformasi pada puncak bendungan urugan (embankment dam crests)
