Overview

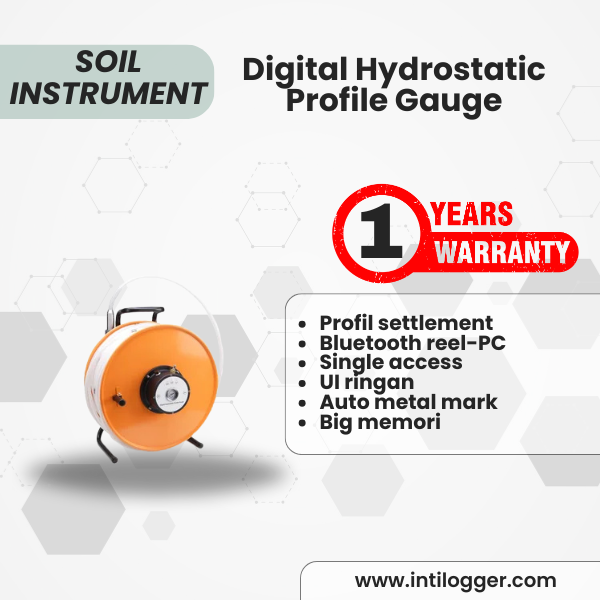

Geomotion Digital Hydrostatic Profile Gauge adalah sistem pengukuran digital yang terdiri dari unit probe yang terhubung ke tabung nilon, lalu dikoneksikan ke reel/hub assembly. Data ditransfer melalui koneksi nirkabel (wireless link) ke PDA atau Field PC.

Instrumen ini digunakan untuk memantau profil penurunan tanah (settlement) maupun pengangkatan tanah (heave), dan umumnya diaplikasikan pada area di bawah timbunan (embankment) atau struktur di mana akses permukaan tidak memungkinkan.

Desain Sistem

• Probe assembly terhubung ke tabung nilon berisi larutan hidrolik, kemudian disambungkan ke reel/hub assembly.
• Reel dilengkapi sensor tekanan hidrostatik presisi, catu daya, konverter analog-ke-digital, serta pemancar Bluetooth.
• Data ditransfer secara nirkabel dari reel ke Field PC dan tersimpan setiap kali pengukuran dilakukan.
• Koneksi nirkabel antara instrumen dan Field PC membuat pengambilan data menjadi cepat dan sederhana.

Fitur Produk

• Memberikan profil pemantauan penurunan tanah (settlement monitoring profile)
• Koneksi Bluetooth antara kabel reel dan Field PC
• Akses dari satu ujung (single ended access)
• Perangkat lunak antarmuka yang mudah digunakan, kompatibel dengan sebagian besar sistem dan aplikasi kantor
• Kontrol posisi yang berulang menggunakan penanda logam
• Kapasitas penyimpanan data besar
• Menyediakan keamanan data penuh

Keunggulan Produk

• Tidak memerlukan sambungan lapangan
• Menggunakan tabung akses berbiaya rendah
• Efisien untuk banyak pengukuran profil
• Sistem portabel
• Tidak memerlukan casing bor khusus (seperti casing inklinometer)
• Mudah digunakan

Operasi

Digital Hydrostatic Profile Gauge ditempatkan pada blok beton atau pin datum referensi.

Probe ditarik sepanjang lubang bor dan diposisikan menggunakan penanda fisik pada tabung penghubung. Perangkat lunak Field PC memandu pengguna untuk memposisikan probe di setiap interval satu meter, yang telah ditandai dan diberi nomor pada tabung.

Pada setiap interval, pengguna mengambil pembacaan yang mencatat perbedaan tekanan antara reel dan probe. Data ini ditransmisikan dari kabel reel ke Field PC melalui koneksi nirkabel.

Probe dikalibrasi pada titik referensi topografi eksternal untuk setiap profil. Karena posisi jarak probe diketahui dari penanda, profil selanjutnya dapat menunjukkan perubahan tekanan pada setiap titik. Dari informasi ini, perubahan elevasi pada tiap titik sepanjang profil dapat diukur.

Aplikasi

Probe harus dijalankan sepanjang lubang bor horizontal atau miring pada interval yang diketahui, sementara reel di-zero-kan di tempat yang sama (misalnya titik referensi pada bantalan beton di dekat lubang bor) untuk setiap pengukuran.

Survei awal akan memberikan profil perbedaan ketinggian antara titik referensi dengan titik-titik di sepanjang lubang bor. Jika pad (reel) disurvei, profil ini menjadi nilai absolut terhadap datum lokasi. Pengukuran berikutnya akan menampilkan perubahan profil absolut untuk setiap lubang bor. Dengan penggunaan yang hati-hati, akurasi profil dapat mencapai ±10 mm.
