Overview

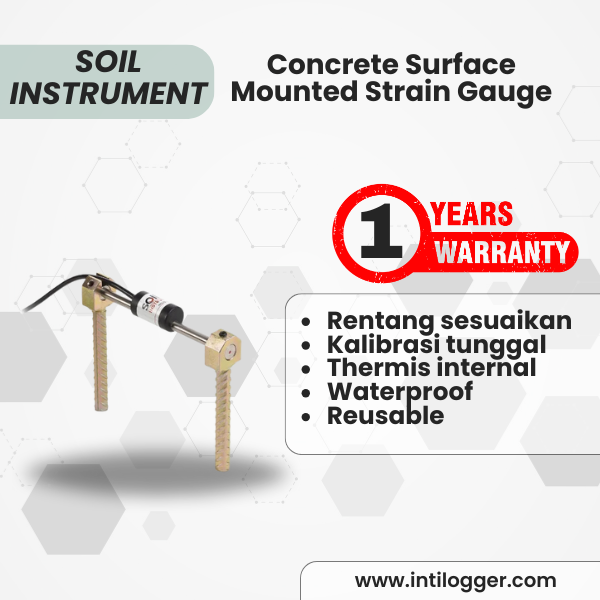

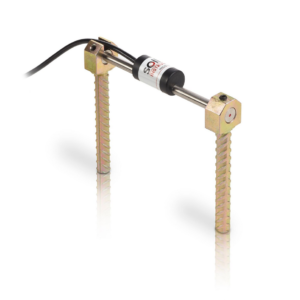

Concrete Surface Mounted Strain Gauge dirancang untuk mengukur regangan pada struktur beton, termasuk balok beton penahan beban maupun tiang pancang. Alat ini terdiri dari coil assembly, elemen Vibrating Wire, serta dua groutable anchors yang memungkinkan pemasangan kuat di dalam struktur beton yang dipantau.

Sistem O-ring seal antara protective tube dan end blocks memberikan perlindungan kedap air sekaligus menjaga agar tabung tetap bebas dari tegangan eksternal. Kabel empat inti berpelindung (four-core screened cable) yang sudah terpasang dari pabrik menghubungkan coil ke unit pembaca (readout unit).

Setelah terpasang, perubahan regangan terdeteksi melalui coil assembly pada gauge. Pengukuran dapat dilakukan secara individual dan lokal menggunakan portable readout, atau secara otomatis dan jarak jauh sebagai bagian dari sistem akuisisi data.

Fitur Produk

• Strain gauge yang dapat disesuaikan untuk pemanfaatan maksimal dari rentang instrumen
• Dikalibrasi secara individual untuk presisi tinggi
• Dilengkapi thermistor internal untuk kompensasi suhu
• Tahan air (waterproof)
• Gauge dan coil dapat digunakan kembali

Manfaat Produk

• Lebih dari 30 tahun pengalaman dalam desain dan manufaktur teknologi instrumen Vibrating Wire
• Hasil pengukuran akurat dan konsisten meskipun menggunakan kabel dengan panjang signifikan
• Umur pakai panjang dengan stabilitas serta keandalan jangka panjang
• Dapat digunakan dengan kabel panjang tanpa degradasi sinyal
• Mendukung pembacaan jarak jauh dan integrasi dengan sistem data logging otomatis

Operasi

Concrete Surface Mounted Strain Gauge terdiri dari tabung tertutup berisi wire yang dipasang menggunakan baut allen pada anchor yang dapat dilepas di kedua ujungnya.

Pickup coil dirancang agar mudah dipasang pada bagian datar di tengah tabung gauge, sehingga bisa dipasang setelah gauge terinstal. Karena gauge dan coil mudah dilepas, keduanya dapat digunakan kembali bila diperlukan.

Anchor bolt dipasang menggunakan grouting di lokasi dengan bantuan setting bar sebagai template pengeboran pada struktur yang akan dipantau. Gauge harus dilepas saat proses grouting untuk mencegah kerusakan. Setelah anchor terpasang dengan grouting, gauge dipasang kembali dan ditegangkan sesuai kebutuhan. Jika pickup coil belum terpasang, coil cukup digeser ke posisinya dan dikunci menggunakan cable ties.

Sensor dapat dibaca menggunakan alat pembaca Vibrating Wire yang tersedia secara komersial. Data suhu juga bisa diperoleh dari thermistor internal. Karena menggunakan sinyal berbasis frekuensi (seperti semua pengukuran VW), alat ini memungkinkan penggunaan kabel panjang hingga lebih dari 1.000m antara instrumen dan data logger atau titik pembacaan.

Aplikasi

Concrete Surface Mounted Strain Gauge digunakan untuk mengukur regangan pada elemen beton pada bangunan, jembatan, bendungan, pipa, atau struktur beton lainnya.

Aplikasi umum meliputi:

• Elemen beton dan struts
• Pemantauan regangan akibat beban
• Jembatan dan bendungan
• Pemantauan regangan dan beban selama tahap konstruksi maupun masa operasional
• Pile dan beton masif
