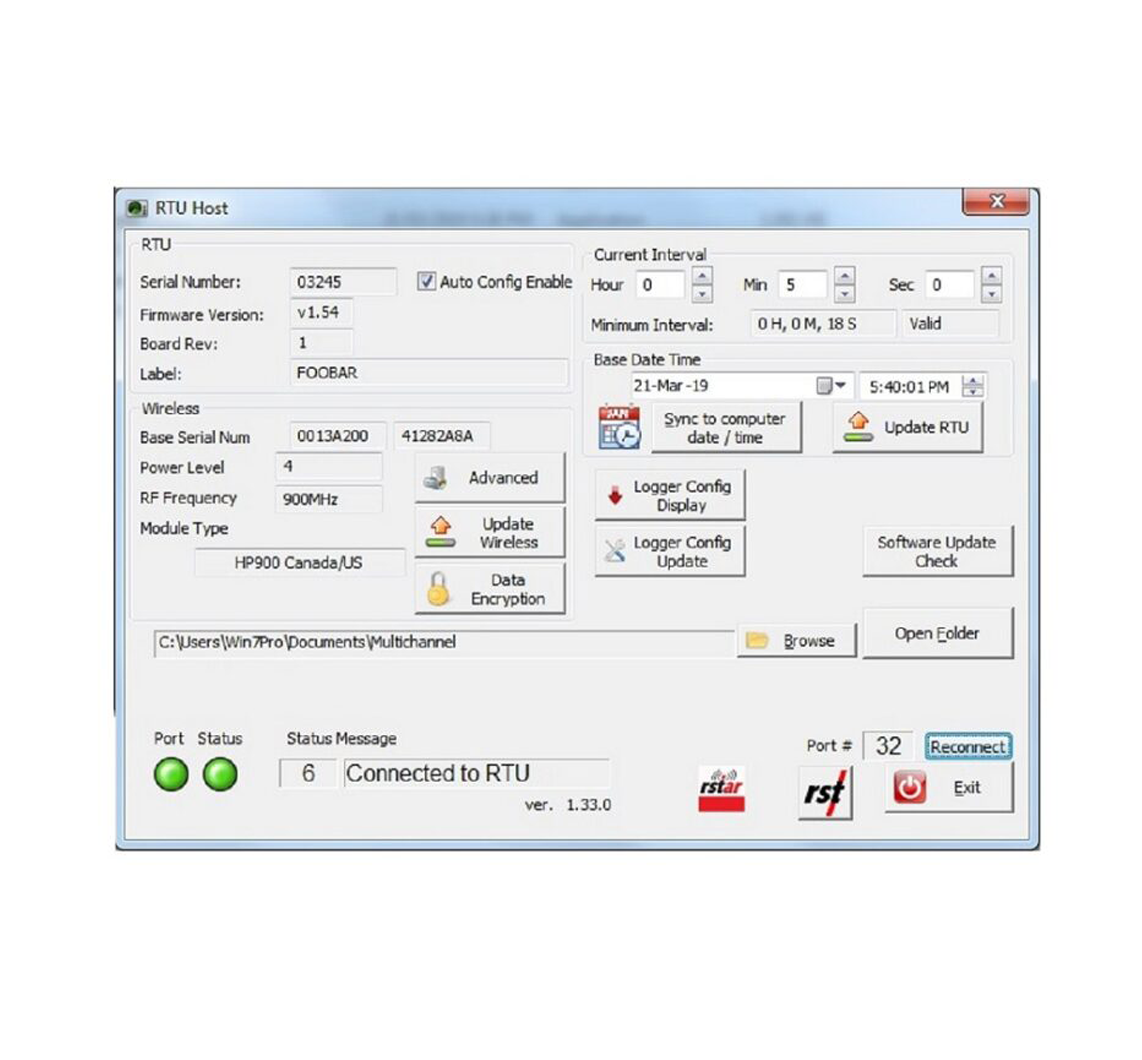

RSTAR RTU Host Software – Sistem Akuisisi Data Wireless untuk Monitoring Instrumen RST
RSTAR RTU Host Software merupakan bagian dari sistem RSTAR Array Radio Series (RSTAR) yang menggunakan teknologi wireless untuk mendukung continuous data acquisition dari instrumen lapangan RST ke data logger. Sistem ini menggunakan komunikasi Modbus RTU antara RSTAR Nodes, RTU Hub, dan FlexDAQ data logger untuk mengumpulkan serta meneruskan data sensor secara nirkabel.
RSTAR menggunakan arsitektur star topology yang terdiri dari RSTAR Nodes sebagai slave dan RTU Hub sebagai master. RSTAR Nodes bekerja dalam mode low-power sleep dan aktif saat diperlukan untuk mengambil data dari sensor yang terhubung, seperti Vibrating Wire Piezometers. Data kemudian dikirim dalam bentuk packet wireless menuju RTU Hub.
RTU Hub tersedia pada band spektrum 900 MHz, 868 MHz, dan 2,4 GHz, dengan band yang digunakan menyesuaikan negara tempat sistem dipasang. Dengan bantuan antena dipole sederhana, sistem mendukung jangkauan komunikasi yang luas di area terbuka.
Saat data diterima oleh FlexDAQ, RTU Hub dapat mengirimkan sinyal ACK yang dapat mencakup sinkronisasi waktu dan rate data. RTU Hub menyimpan data pada temporary register, sedangkan fungsi logging utama dilakukan oleh data logger pada FlexDAQ.
Fitur Utama
- Teknologi wireless data acquisition untuk pengumpulan data instrumen RST secara kontinu.
- Menggunakan komunikasi Modbus RTU.
- Arsitektur jaringan star topology.
- Terdiri dari RSTAR Nodes (slave) dan RTU Hub (master).
- RSTAR Nodes menggunakan mode low-power sleep untuk efisiensi pengoperasian.
- Mendukung sensor seperti Vibrating Wire Piezometers.
- Data dikirim secara wireless dalam bentuk packet.
- Packet data mencakup module address, hub address, serial number sensor, diagnostics, data, dan CRC check.
- RTU Hub dapat memberikan sinyal ACK setelah menerima data.
- Mendukung clock synchronization dan rate data melalui ACK.
- Kompatibel dengan FlexDAQ data logger.
- Mendukung komunikasi pada beberapa band spread spectrum sesuai kebutuhan wilayah instalasi.
- Menggunakan antena dipole sederhana untuk mendukung jangkauan area terbuka.
Aplikasi
- Continuous data acquisition dari instrumen lapangan RST.
- Monitoring sensor geoteknik secara wireless.
- Akuisisi data Vibrating Wire Piezometer.
- Pengiriman data sensor menuju FlexDAQ data logger.
- Monitoring instrumen pada area terbuka dengan kebutuhan komunikasi nirkabel.
- Sistem monitoring geoteknik dengan beberapa sensor dalam satu jaringan.
- Pengumpulan data dari berbagai titik sensor menggunakan RSTAR Nodes.
- Monitoring lapangan yang membutuhkan sistem akuisisi data kontinu.
Alur Sistem RSTAR
Sensor RST → RSTAR Node → Wireless Packet → RTU Hub → FlexDAQ Data Logger
RSTAR Node mengambil data dari sensor yang terhubung dan mengirimkannya secara wireless ke RTU Hub. Setelah data diterima, RTU Hub meneruskannya ke FlexDAQ, yang memiliki tanggung jawab utama untuk menyimpan data hasil monitoring.
Keunggulan Produk
RSTAR RTU Host Software dan RSTAR Array Radio Series mendukung sistem monitoring geoteknik wireless dengan pengumpulan data secara kontinu. Kombinasi RSTAR Node, RTU Hub, komunikasi Modbus RTU, dan FlexDAQ memungkinkan data dari berbagai instrumen lapangan RST dikirim dan dikelola secara efisien tanpa kebutuhan koneksi kabel langsung dari setiap sensor ke data logger.
Tabel Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Nama Sistem | RSTAR Array Radio Series (RSTAR) |
| Fungsi | Continuous Wireless Data Acquisition |
| Topologi | Star Topology |
| Komponen Utama | RSTAR Nodes & RTU Hub |
| RSTAR Node | Slave |
| RTU Hub | Master |
| Komunikasi | Modbus RTU |
| Data Logger | FlexDAQ |
| Wireless Band | 900 MHz, 868 MHz, 2,4 GHz |
| Pemilihan Band | Tergantung negara penerapan |
| Antena | Dipole Antenna |
| Mode Node | Low-Power Sleep |
| Metode Pengiriman Data | Wireless Packet |
| Data Packet | Module Address, Hub Address, Sensor Serial Number, Diagnostics, Data, CRC Check |
| Acknowledgement | ACK Signal |
| Fungsi ACK | Clock Synchronization dan Rate Data |
| Temporary Storage | RTU Hub Temporary Register |
| Intermediate Logging | RSTAR Node |
| Primary Data Logging | FlexDAQ Data Logger |
| Contoh Sensor | Vibrating Wire Piezometers |
