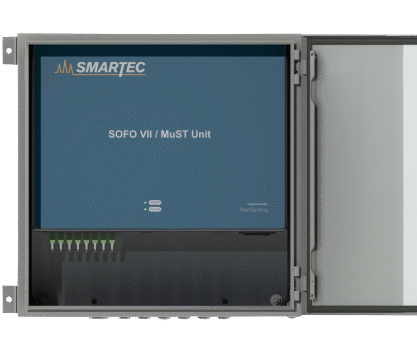

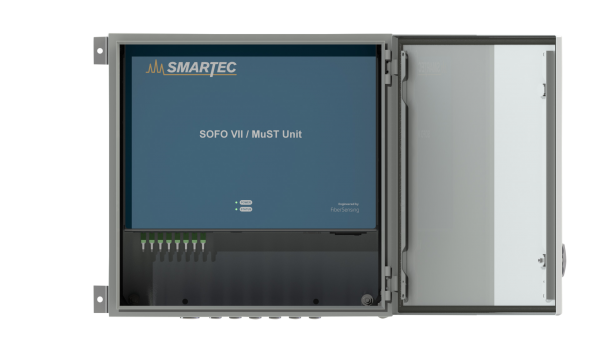

SOFO VII Reading Unit – Pembaca Universal untuk Sensor SOFO dan MuST FBG
SOFO VII Reading Unit adalah perangkat pembaca universal yang mampu membaca sensor SOFO Interferometric dan MuST FBG (Fiber Bragg Grating). Dirancang untuk pengukuran statis jangka panjang, alat ini cocok untuk instalasi permanen pada struktur yang membutuhkan pemantauan deformasi dan kestabilan secara berkelanjutan.
Fitur Utama
-
Kompatibel dengan sensor SOFO dan MuST FBG
-
Setiap channel dapat dikonfigurasi secara perangkat lunak untuk dua teknologi berbeda
-
Kapasitas hingga 8 kanal (masing-masing dapat menghubungkan hingga 5 sensor SOFO atau hingga 25 sensor MuST FBG)
-
Dilengkapi PC lapangan untuk logging data dan konektivitas jarak jauh
-
Rumah unit terbuat dari baja tahan cuaca (IP66), tahan terhadap air, benturan, dan gangguan eksternal
Spesifikasi Teknis
Kinerja Pengukuran
| Parameter | SOFO Sensor | MuST FBG Sensor |
|---|---|---|
| Resolusi Pengukuran | 2 μm RMS | 1 pm |
| Akurasi / Linearitas | < 2‰ | ±2 pm |
| Sample Rate | 1 S/s (1 Hz) | 1 S/s (1 Hz) |
| Rentang Pengukuran | Maks. 50 mm | 100 nm (1500–1600 nm) |
| Sensor per Kanal | Hingga 5 (dengan splitter) | Hingga 25 (tergantung jenis) |
| Kalibrasi | Tidak diperlukan | Referensi panjang gelombang NIST |
| Konektor Optik | E-2000 APC (8°) | E-2000 APC (8°) |
| Waktu Pengukuran | < 2 detik per kanal (termasuk penulisan SDB) | < 2 detik per kanal (termasuk penulisan SDB) |
Spesifikasi Umum
-
Catu daya: 230 V 50 Hz / 110 V 60 Hz (auto detect)
-
Kapasitas Data Logger: Hingga 5 tahun (pengukuran tiap 1 jam)
-
Dimensi: ±500 mm × 500 mm × 210 mm
-
Berat: ±25 kg
-
Temperatur Operasional: -40°C hingga +40°C (dengan opsi pemanas)
-
Kelembapan: Hingga 90% RH (tanpa kondensasi)
-
Konektivitas Eksternal: Ethernet, tampilan layar (opsional)
-
Port Komunikasi: RS232, LAN
Kelebihan Produk
-
Ideal untuk pemantauan jangka panjang pada jembatan, bendungan, terowongan, dan bangunan besar
-
Modular dan fleksibel, dapat disesuaikan dengan kebutuhan proyek
-
Dapat diakses dari jarak jauh, cocok untuk lokasi terpencil
-
Tidak memerlukan kalibrasi rutin
-
Enklosur dengan standar keamanan IP66 untuk penggunaan luar ruangan
