Inverted and Hanging Pendulum Systems
Sistem pendulum terbalik dan menggantung digunakan untuk pemantauan yang akurat dan jangka panjang terhadap pergerakan struktural horizontal pada bangunan besar seperti bendungan, jembatan, dan gedung-gedung tinggi lainnya.
Ujung atas kabel baja diikat ke struktur yang sedang diamati. Sebuah beban yang digantung pada ujung bawah bebas bergerak di dalam tangki oli, di mana oli tersebut berfungsi untuk meredam osilasi kabel. Perpindahan relatif terhadap kawat dapat diukur menggunakan unit pembaca optik portabel atau, untuk pembacaan jarak jauh, koordinator x-y otomatis. Pengukuran dapat dilakukan pada satu atau beberapa ketinggian sepanjang kawat, dengan mengambil pembacaan dua komponen tegak lurus dari pergerakan horizontal pada setiap ketinggian.
Pendulum Terbalik menggunakan perangkat pengukur yang identik dengan pendulum menggantung dan terdiri dari sebuah kawat, yang diikat pada tanah yang stabil di bawah struktur, dengan pelampung yang dipasang pada ujung atasnya. Pelampung, yang bebas bergerak di dalam tangki air, memberikan tegangan pada kabel dan menjaganya tetap vertikal.

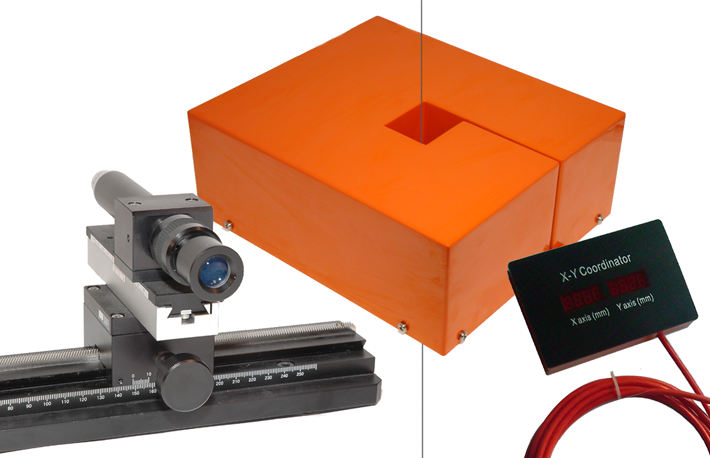

Sistem Pembacaan Pendulum Otomatis Soil Instruments menggunakan susunan Charge Coupled Device (CCD) dan pemancar dioda laser untuk menentukan posisi kabel pendulum di dalam bukaan pembacaan pusat. Tidak ada kontak apa pun yang terjadi dengan kabel; pengukuran ini sepenuhnya tanpa kontak. Array pembaca dikoreksi secara otomatis terhadap suhu, dan seluruh unit pembaca dapat diganti tanpa perlu memindahkan kawat pendulum.
Layar digital permanen dapat dihubungkan ke unit pembaca dan menampilkan posisi x & y dalam milimeter, yang diperbarui 2 kali per detik. Unit pembaca ini juga dilengkapi dengan output RS485 dan analog, sehingga dapat diintegrasikan ke dalam hampir semua sistem akuisisi data.
Fitur Produk
- Akurasi pengukuran dapat melebihi hasil yang diperoleh dari survei geodetik presisi pada kondisi tertentu.
- Memungkinkan pemantauan pergerakan secara berkala tanpa perlu melakukan survei ulang yang memakan waktu dan biaya.
- Tersedia pilihan pembacaan data secara manual maupun otomatis sesuai kebutuhan aplikasi.
- Instrumen pendulum memiliki desain sederhana sehingga memberikan keandalan tinggi untuk penggunaan jangka panjang.
Keunggulan Produk
- Pergerakan dapat dipantau secara berkala dengan frekuensi tinggi tanpa perlu melakukan survei ulang yang mahal dan memakan waktu.
- Sangat cocok untuk aplikasi pemantauan jangka panjang berkat desain yang andal dan tahan lama.
- Mampu mengukur dan menampilkan pergerakan pada sumbu X, Y, dan Z untuk analisis yang lebih komprehensif.
