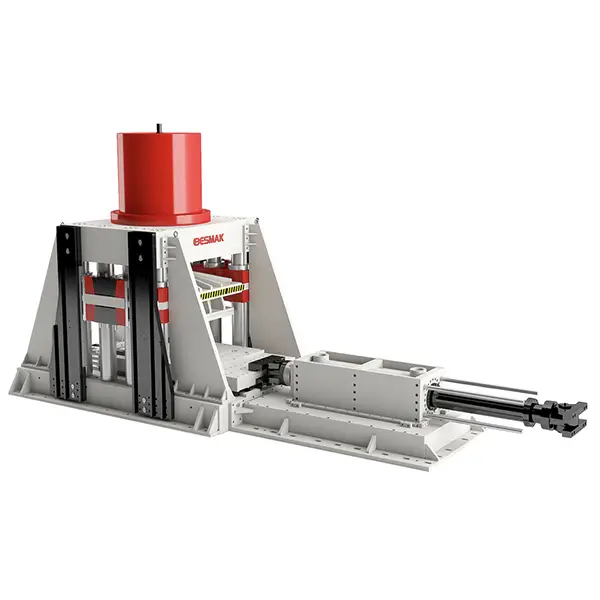

Seismic Isolation Test System untuk Pengujian Isolator Gempa
Seismic Isolation Test System adalah sistem pengujian servo-hidrolik yang dirancang untuk menguji kinerja seismic isolator di bawah kombinasi beban vertikal dan horizontal. Sistem ini mampu mensimulasikan kondisi gempa bumi secara realistis sehingga dapat mengukur kekakuan (stiffness), redaman (damping), perilaku histeresis, kapasitas perpindahan (displacement), serta daya tahan jangka panjang dari perangkat isolasi seismik.
Teknologi ini banyak digunakan untuk pengujian isolator gempa pada gedung bertingkat, rumah sakit, jembatan, bandara, fasilitas nuklir, pusat data (data center), hingga bangunan bersejarah yang memerlukan perlindungan terhadap gempa bumi.
Fitur Utama
- Sistem pengujian servo-hidrolik untuk isolator gempa
- Kapasitas beban vertikal hingga 30.000 kN
- Kapasitas beban horizontal hingga 3.500 kN
- Stroke aktuator hingga ±600 mm
- Kecepatan pengujian hingga 1.000 mm/detik
- Frekuensi dinamis hingga 1 Hz
- Kontrol tertutup (Closed-Loop Servo Control)
- Aktuator double-acting dengan gesekan rendah
- Sensor presisi tinggi untuk beban, perpindahan, tekanan, regangan, dan kurva histeresis
- Universal Testing Software dengan monitoring real-time dan laporan otomatis
- Akurasi pengukuran sesuai ISO 7500-1 Class 0.5
Jenis Isolator yang Dapat Diuji
- Lead Rubber Bearing (LRB)
- High Damping Rubber Bearing (HDRB)
- Friction Pendulum System (FPS)
- Sliding Bearing
- Elastomeric Bearing
- Pot Bearing
- Perangkat isolasi seismik khusus (Custom)
Jenis Pengujian
- Uji tekan dan geser (Compression & Shear Test)
- Uji pembebanan siklik (Cyclic Loading Test)
- Uji histeresis (Hysteresis Test)
- Uji ketahanan dan kelelahan material (Durability & Fatigue Test)
- Uji kualifikasi prototipe isolator gempa
Aplikasi
Seismic Isolation Test System banyak digunakan pada:
- Laboratorium teknik sipil dan struktur
- Laboratorium rekayasa gempa
- Universitas dan lembaga penelitian
- Produsen seismic isolator
- Lembaga sertifikasi
- Instansi pemerintah bidang infrastruktur
- Pusat penelitian teknik gempa
Standar Pengujian
- EN 15129
- EN 1337
- ISO 7500-1
- AASHTO
- ASTM
- JIS
- Standar khusus sesuai kebutuhan pelanggan
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Kapasitas Vertikal | 4.000 – 30.000 kN |
| Kapasitas Horizontal | 250 – 3.500 kN |
| Stroke Aktuator | ±600 mm |
| Kecepatan Uji | Hingga 1.000 mm/detik |
| Frekuensi | Hingga 1 Hz |
| Mode Kontrol | Beban, Perpindahan, Tekanan |
| Akurasi | ISO 7500-1 Class 0.5 |
| Software | Universal Testing Software |
Model yang Tersedia
| Product Code | Product Name |
|---|---|
| BMT-4000/250EI | Servo Hydraulic Earthquake Isolator Test System, 4000 kN Vertical, 250 kN Horizontal Capacity |
| BMT-4000/1000EI | Servo Hydraulic Earthquake Isolator Test System, 4000 kN Vertical, 1000 kN Horizontal Capacity |
| BMT-4000/2000EI | Servo Hydraulic Earthquake Isolator Test System, 4000 kN Vertical, 2000 kN Horizontal Capacity |
| BMT-5000/1000EI | Servo Hydraulic Earthquake Isolator Test System, 5000 kN Vertical, 1000 kN Horizontal Capacity |
| BMT-6000/1000EI | Servo Hydraulic Earthquake Isolator Test System, 6000 kN Vertical, 1000 kN Horizontal Capacity |
| BMT-10000/2000EI | Servo Hydraulic Earthquake Isolator Test System, 10000 kN Vertical, 2000 kN Horizontal Capacity |
| BMT-12000/1200EI | Servo Hydraulic Earthquake Isolator Test System, 12000 kN Vertical, 1200 kN Horizontal Capacity |
| BMT-15000/1500EI | Servo Hydraulic Earthquake Isolator Test System, 15000 kN Vertical, 1500 kN Horizontal Capacity |
| BMT-15000/2000EI | Servo Hydraulic Earthquake Isolator Test System, 15000 kN Vertical, 2000 kN Horizontal Capacity |
| BMT-20000/2000EI | Servo Hydraulic Earthquake Isolator Test System, 20000 kN Vertical, 2000 kN Horizontal Capacity |
| BMT-20000/2500EI | Servo Hydraulic Earthquake Isolator Test System, 20000 kN Vertical, 2500 kN Horizontal Capacity |
