Fitur Produk
- Teknologi Canggih: Mengadopsi teknologi konversi frekuensi digital dan kontrol mikrokontroler, prosedur pengujian seperti peningkatan tegangan, penurunan tegangan, pengukuran, dan perlindungan dilakukan secara otomatis penuh. Instrumen ini dilengkapi dengan fungsi kalender elektronik, sehingga waktu tetap terjaga meskipun daya dimatikan.
- Pengoperasian Praktis: Pengkabelan yang sederhana dan pengoperasian otomatis penuh.
- Perlindungan Komprehensif: Proteksi multi-level (perlindungan tegangan lebih, arus lebih pada sisi tegangan tinggi dan rendah), aksi cepat (waktu respons $\le 20\text{ ms}$), membuat instrumen aman dan andal.
- Aman dan Andal: Pengontrol dan generator tegangan tinggi terhubung dalam tegangan rendah serta berada di bawah kontrol fotoelektrik, sehingga aman dan andal saat digunakan.
- Menggunakan rangkaian kontrol umpan balik negatif loop tertutup tegangan tinggi dan rendah, sehingga keluaran tidak memiliki efek kenaikan kapasitif (capacity rise effect).

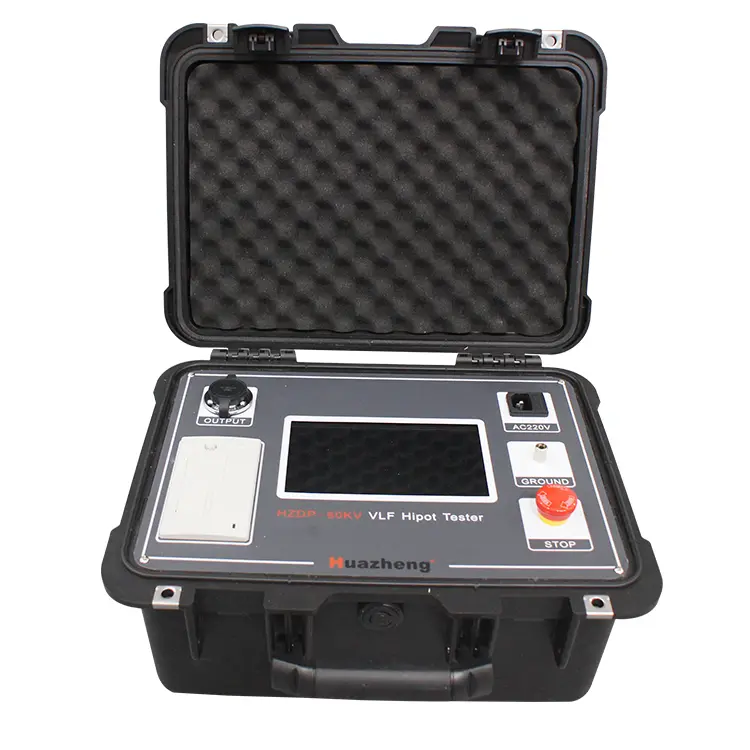

- Konfigurasi Lengkap: Layar sentuh industri 8 inci, penyimpanan manual, dan pencetakan manual.
- Instrumen ini memiliki fungsi komunikasi data dan dapat dihubungkan ke komputer melalui port USB untuk mengunggah data pengujian.
- Memiliki fungsi dokumentasi bantuan (help documentation), di mana petunjuk penggunaan, pengkabelan, dan catatan penting dapat diketahui tanpa harus membuka buku panduan.
- Memiliki fungsi pengaturan sistem untuk mengubah waktu saat ini.
- Rentang Uji yang Luas: Pilihan multi-frekuensi $0,1\text{ Hz}$, $0,05\text{ Hz}$, dan $0,02\text{ Hz}$.
- Ukuran Kecil dan Ringan: Sangat mendukung untuk pengoperasian di luar ruangan (outdoor).
Parameter Teknis Seri VLFS
Tabel 1: Parameter Teknis Utama Generator Tegangan Tinggi Frekuensi Sangat Rendah Seri VLFS
| Model | Tegangan Puncak (Peak Voltage) | Rentang Pengukuran & Kapasitas Beban | Berat | Tujuan / Aplikasi |
| HZYDP-30KV | $30\text{ kV}$ | $\le 1.1\ \mu\text{F}$ pada $0.1\text{ Hz}$
$\le 2.2\ \mu\text{F}$ pada $0.05\text{ Hz}$
$\le 5.5\ \mu\text{F}$ pada $0.02\text{ Hz}$ | Pengontrol: $4\text{ kg}$
Booster: $25\text{ kg}$ | Kabel, generator dengan tegangan $10\text{ kV}$ ke bawah |
| HZYDP-40KV | $40\text{ kV}$ | $\le 1.5\ \mu\text{F}$ pada $0.1\text{ Hz}$
$\le 3.0\ \mu\text{F}$ pada $0.05\text{ Hz}$
$\le 7.5\ \mu\text{F}$ pada $0.02\text{ Hz}$ | Pengontrol: $5\text{ kg}$
Booster: $35\text{ kg}$ | Kabel, generator dengan tegangan $20\text{ kV}$ ke bawah |
| HZYDP-50KV | $50\text{ kV}$ | $\le 1.5\ \mu\text{F}$ pada $0.1\text{ Hz}$
$\le 3.0\ \mu\text{F}$ pada $0.05\text{ Hz}$
$\le 7.5\ \mu\text{F}$ pada $0.02\text{ Hz}$ | Pengontrol: $5\text{ kg}$
Booster: $35\text{ kg}$ | Kabel, generator dengan tegangan $20\text{ kV}$ ke bawah |
| HZYDP-80KV | $80\text{ kV}$ | $\le 1.1\ \mu\text{F}$ pada $0.1\text{ Hz}$
$\le 2.2\ \mu\text{F}$ pada $0.05\text{ Hz}$
$\le 5.5\ \mu\text{F}$ pada $0.02\text{ Hz}$ | Pengontrol: $5\text{ kg}$
Booster: $45\text{ kg}$ | Kabel, generator dengan tegangan $35\text{ kV}$ ke bawah |
- Catu Daya: $220\text{V}\pm10\%$, $50\pm5\%\text{ Hz}$ (Catatan: Jika menggunakan generator portabel, tegangan dan frekuensi keluaran harus stabil; umumnya daya $>3\text{ kW}$, frekuensi $50\text{ Hz}$, dan tegangan $220\text{V}\pm5\%$, atau gunakan langkah bantuan untuk menstabilkan keluaran).
- Presisi Tegangan Keluaran:
- Derajat ketidakstabilan nilai puncak tegangan tinggi keluaran: $\le 1\%$
- Derajat ketidakstabilan frekuensi tegangan keluaran: $\le 3\%$
- Tingkat distorsi bentuk gelombang tegangan keluaran: $< 5\%$
- Instrumen memiliki fungsi pengaman yang mencegah kerusakan pada booster dan unit utama jika terjadi kegagalan daya serta pemadaman mendadak selama pengoperasian.
- Lingkungan Layanan: Suhu: $-10^\circ\text{C} \sim +40^\circ\text{C}$, kelembapan: $\le 85\%\text{ RH}$.
Deskripsi Rentang Pengujian
- Kapasitas produk yang diuji tidak boleh melebihi kapasitas pengenal maksimum instrumen (seperti ditunjukkan pada Tabel 1).
- Jika kapasitas produk yang diuji terlalu rendah, bentuk gelombang akan terpengaruh. Jika lebih rendah dari $0.05\ \mu\text{F}$, instrumen tidak dapat mengeluarkan output secara normal, sehingga perangkat tambahan (opsional) dari perusahaan dapat digunakan.
- Untuk estimasi kapasitas peralatan listrik umum, lihat Tabel 2.
Tabel 2: Kapasitas Satu Fasa ke Tanah dari Berbagai Jenis Generator
| Jenis Generator | Kapasitas Generator (MW) / Spesifikasi | Kapasitas Satu Fasa ke Tanah (μF) |
| Turbo-generator | $200\text{ MW}$ | $0.198$ |
| Turbo-generator | $300\text{ MW}$ | $0.18 – 0.26$ |
| Turbo-generator | $600\text{ MW}$ | $0.31 – 0.34$ |
| Hydro Generator | $85\text{ MW}$ | $0.69$ |
| Hydro Generator | $125 – 150\text{ MW}$ | $1.8 – 1.9$ |
| Hydro Generator | $300\text{ MW}$ | $1.7 – 2.5$ |
| Hydro Generator | $400\text{ MW}$ | $2.0 – 2.5$ |
Tabel Lampiran: Perbandingan Kinerja Berbagai Peralatan Uji Tahan Tegangan
| Konten Perbandingan | Tahan Tegangan Frekuensi Daya | Tahan Tegangan Konversi Frekuensi | Tahan Tegangan 0,1 Hz | Tahan Tegangan DC |
| Ekuivalensi | Baik | Baik | Baik | Buruk |
| Sifat merusak insulasi | Rendah | Rendah | Rendah | Tinggi |
| Keamanan operasional | Relatif rendah | Relatif rendah | Tinggi | Relatif rendah |
| Pengkabelan uji | Rumit | Paling rumit | Paling sederhana | Rumit |
| Ukuran peralatan | Maksimum | Relatif besar | Kecil | Minimum |
