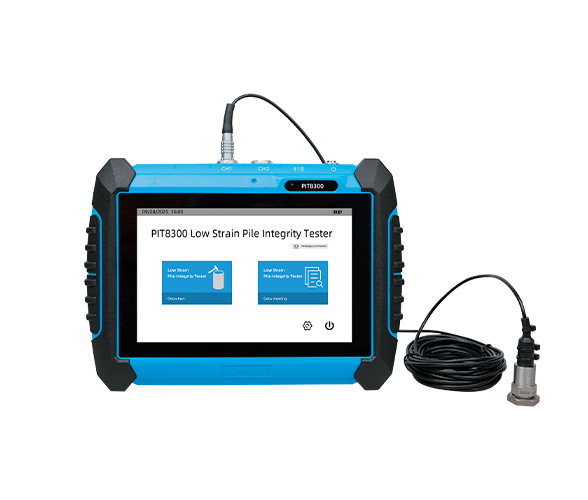

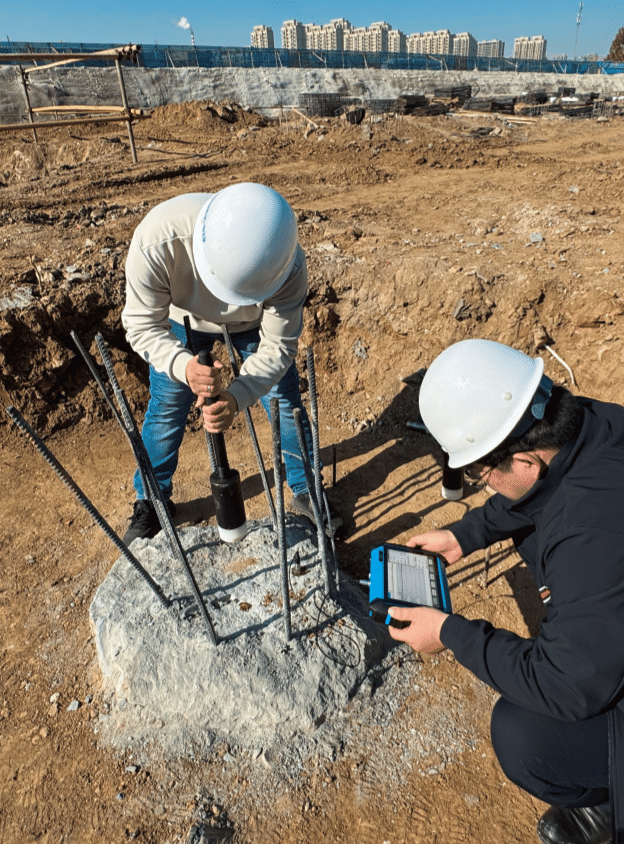

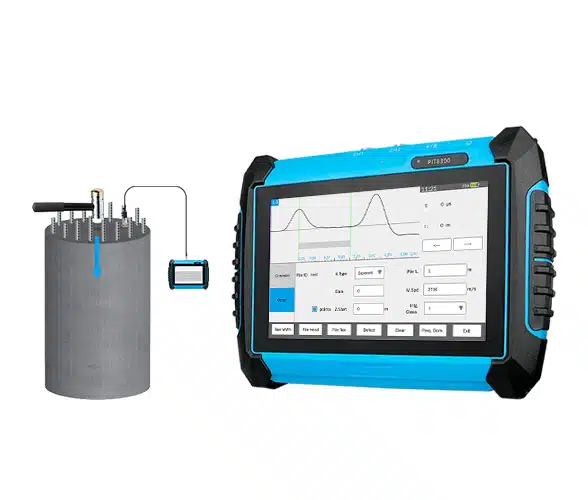

PIT8300 Low Strain Pile Integrity Tester adalah alat uji integritas tiang pancang berteknologi digital yang ringkas dan portabel, diproduksi oleh Langry Technology Pte. Ltd. Alat ini menggunakan metode gelombang refleksi regangan rendah (Low Strain Reflection Wave Method) untuk menguji integritas tiang pancang beton secara cepat, akurat, dan non-destruktif (tanpa merusak struktur). Dengan teknologi ini, kondisi tiang pancang dapat dievaluasi secara andal sehingga memudahkan identifikasi adanya cacat atau kerusakan pada pondasi beton.
Fitur Produk
- Akuisisi data A/D 24-bit berpresisi tinggi dengan respons broadband yang akurat, menghasilkan akuisisi sinyal yang jernih dan andal.
- Unit utama dirancang dengan desain tahan air dan tahan benturan, menggunakan teknologi dual-material injection molding, sehingga lebih sesuai untuk digunakan pada lingkungan pengujian lapangan yang berat.
- Mendukung pemrosesan sinyal secara real-time, seperti smoothing, integrasi, penyaringan (filtering), serta penguatan (amplification) secara eksponensial maupun linear pada bentuk gelombang hasil pengujian.
- Sinyal dapat ditumpuk (overlay) dan dirata-ratakan (averaging) untuk menghilangkan gangguan (noise). Hasil overlay dapat ditampilkan kapan saja sehingga sinyal dengan kualitas rendah dapat diidentifikasi dan dieliminasi.
- Manajemen data yang terstruktur dan intuitif, memudahkan pengguna dalam melihat, menambahkan, maupun menghapus data pengujian berdasarkan proyek atau tiang pancang.
- Dilengkapi dengan baterai lithium isi ulang berkapasitas tinggi yang memberikan waktu operasional lebih lama.
- Desain ringkas, ringan, dan portabel, sehingga mudah dibawa dan digunakan di berbagai lokasi pengujian.

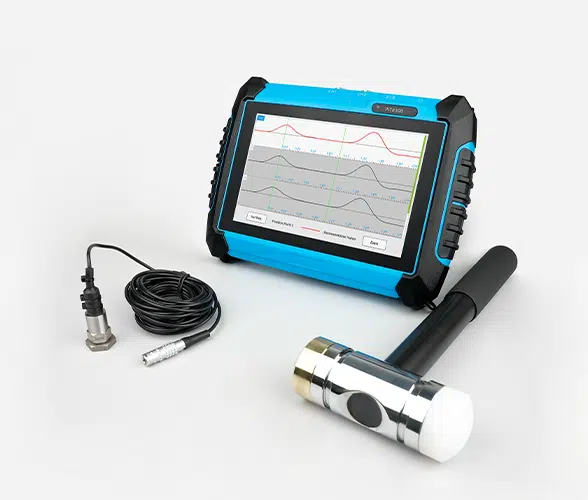

- Menampilkan beberapa bentuk gelombang hasil pukulan (hammer waveforms) dalam satu layar serta mampu mengidentifikasi sinyal yang tidak valid secara otomatis, sehingga proses pengujian menjadi lebih cepat dan efisien.
- Dilengkapi dengan perangkat lunak profesional untuk PC yang mendukung berbagai metode pemrosesan sinyal serta memungkinkan pembuatan laporan hasil pengujian menggunakan template yang dapat disesuaikan.
Standar
- JJG 930 Instrumen Pengukuran Dinamis Tiang Pancang.
- JGJ 106 Spesifikasi Teknis untuk Pengujian Tiang Pondasi Bangunan.
- JTG/T 3512 Spesifikasi Teknis Pengujian Tiang Pondasi pada Rekayasa Jalan Raya.
- JG/T 518 Instrumen Pengujian Dinamis Tiang Pancang.
- JGJ/T 422 Standar Teknis untuk Pengujian Pondasi pada Bangunan Eksisting.
Spesifikasi Produk
Feature | Description |
|---|---|
LCD | 8-inch color LCD screen, resolution 1280 × 800 |
Storage Method | 16GB internal storage space |
A/D Sampling Accuracy | 24 digits |
Sampling Interval | 1-1000μs |
Sampling Length | 1024, 2048, 4096, 8192 are available in four gears |
Transfer Method | USB flash drive transfer |
Sensor Type | Accelerometer |
Sensor Range | 50g |
Trigger Method | signal triggering |
Power Supply Method | Detachable lithium battery |
Working Hours | ＞8h |
Working Environment | -10～50℃，≤90%RH |
Number of Channels | 2-channel |
Overall Dimensions | 258×188×52mm |
Weight | 1.5kg |
