Deskripsi Produk PiCUS TreeQinetic
PiCUS TreeQinetic adalah sistem uji tarik statis (Static Pulling Test) yang digunakan untuk mengevaluasi kondisi perakaran, ketahanan batang terhadap patah, dan stabilitas pohon sebagai bagian dari Tree Risk Assessment (TRA). Selama pengujian, pohon diberikan beban buatan yang mensimulasikan gaya angin, sehingga perilaku pohon dapat dianalisis secara objektif tanpa harus menunggu kondisi angin alami.
PiCUS TreeQinetic secara bersamaan merekam tiga parameter utama, yaitu:
- Gaya tarik yang diberikan (Applied Force).
- Regangan atau kompresi serat kayu (Stretching/Compression of Wood Fibers).
- Kemiringan pelat akar (Root Plate Inclination).

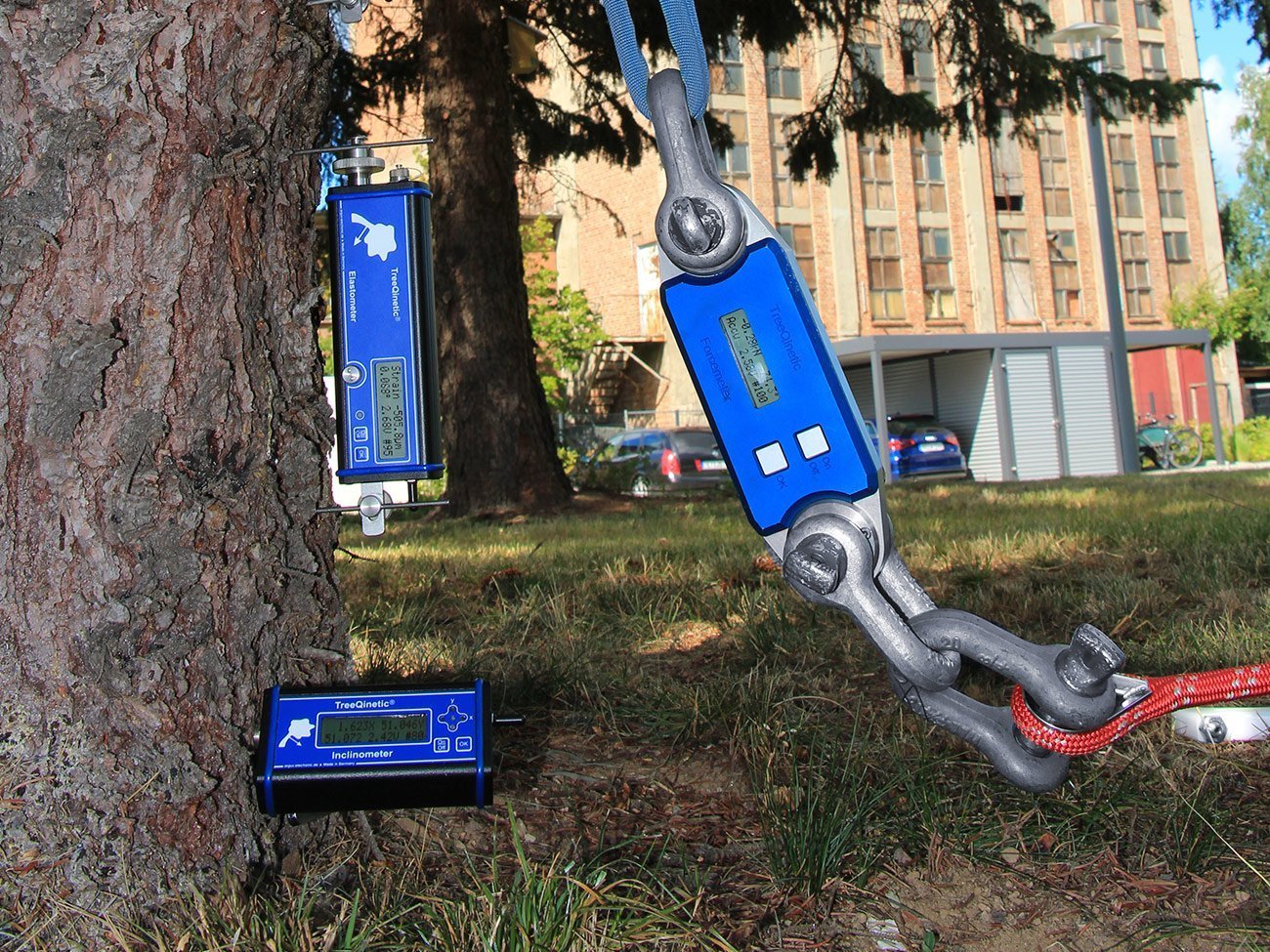

Pengujian dilakukan dengan menarik pohon menggunakan tali yang dipasang pada tajuk pohon dan diberi beban menggunakan alat penarik. Selama proses tersebut, Forcemeter, Inclinometer, dan Elastometer pada PiCUS TreeQinetic akan mengukur respons pohon terhadap beban, sehingga kondisi stabilitas dan ketahanan struktur pohon dapat dievaluasi secara akurat dalam satu rangkaian pengujian.
Sensor PiCUS TreeQinetic

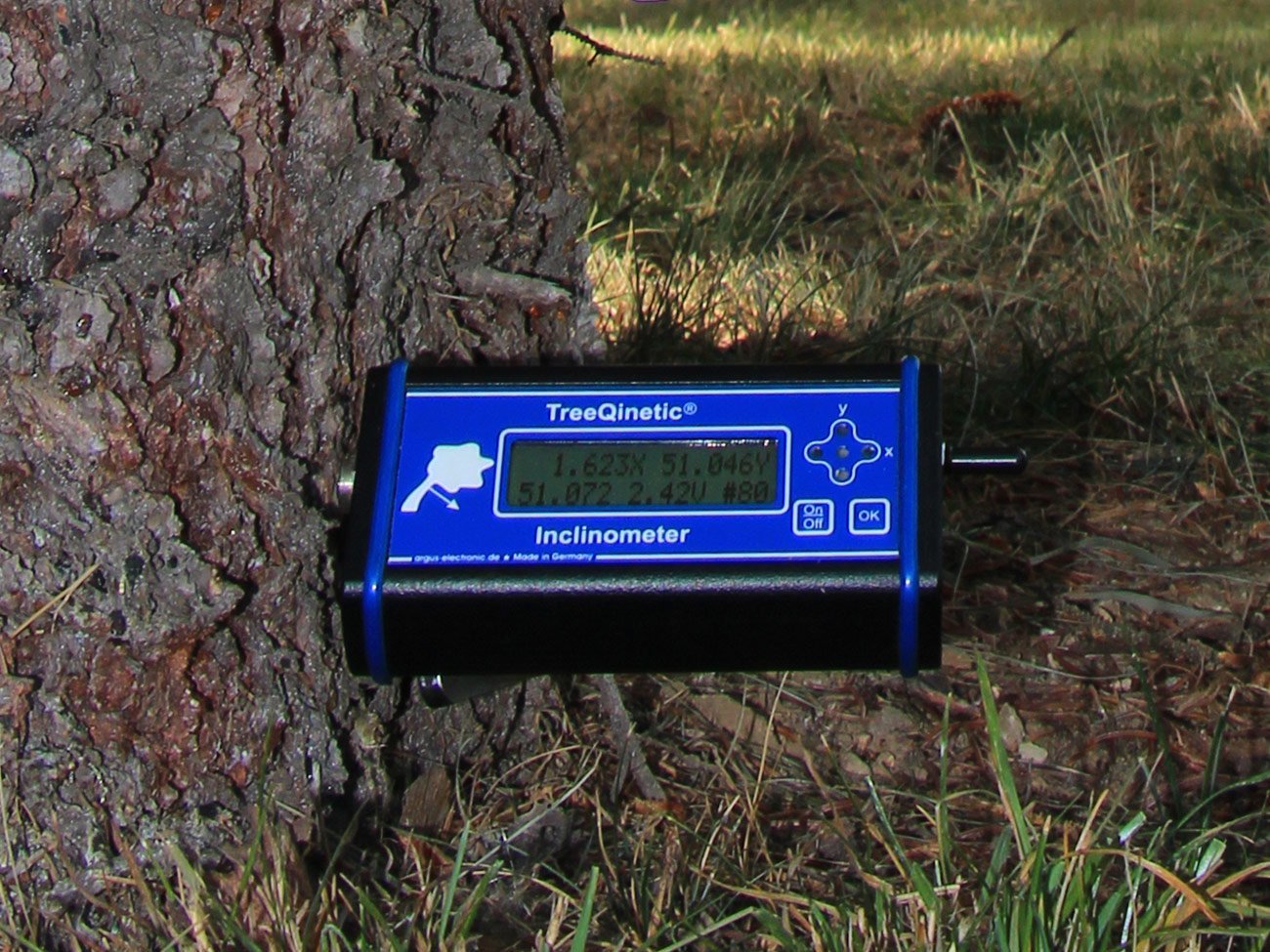

Inclinometer
Inclinometer mengukur kemiringan pelat akar dan batang pohon selama proses uji tarik. Data ini digunakan untuk mengevaluasi stabilitas sistem perakaran dan kekuatan akar dalam menahan beban.

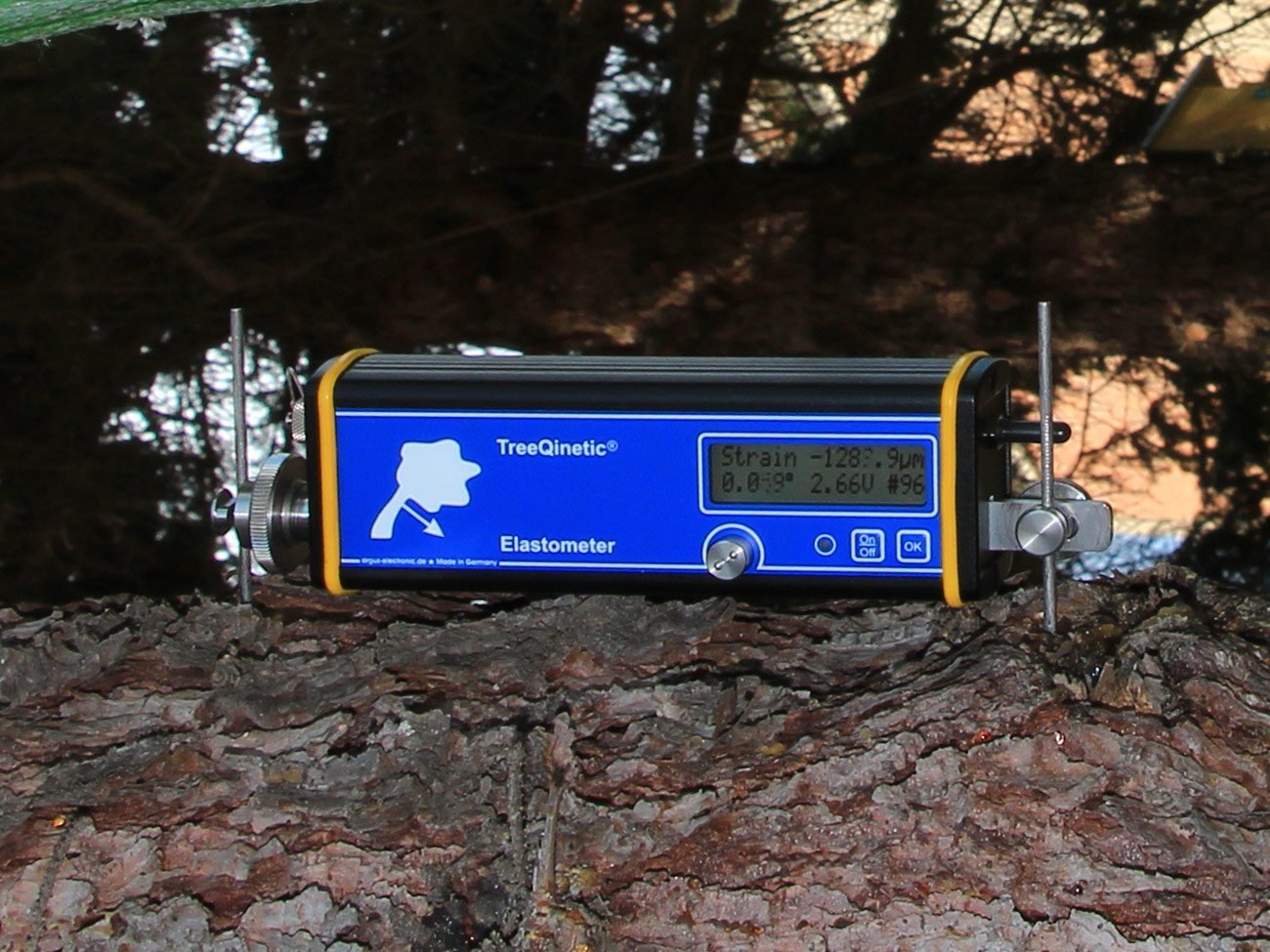

Lactometer
Elastometer mengukur regangan dan kompresi serat kayu pada bagian luar batang pohon. Hasil pengukuran ini digunakan untuk memperkirakan ketahanan batang terhadap patah (Break Resistance).
Fitur Utama PiCUS TreeQinetic
- Jangkauan pengujian hingga 60 meter.
- Akurasi tinggi:
- Elastometer: 0,1 µm
- Inclinometer: 0,005°
- Forcemeter: 0,3 kN
- Transfer data nirkabel (Wireless) ke komputer untuk analisis hasil pengukuran.
- Tersedia alat penarik mekanis dengan kabel baja (opsional) dalam beberapa pilihan konfigurasi.
- Sistem dapat dikembangkan dengan penambahan sensor sesuai kebutuhan.
Dengan kemampuan mengukur respons pohon terhadap beban secara akurat, PiCUS TreeQinetic menjadi solusi profesional untuk mengevaluasi stabilitas pohon, kekuatan sistem perakaran, dan ketahanan batang terhadap patah, sehingga mendukung pengambilan keputusan yang lebih tepat dalam pengelolaan pohon di kawasan perkotaan, taman, maupun area publik.

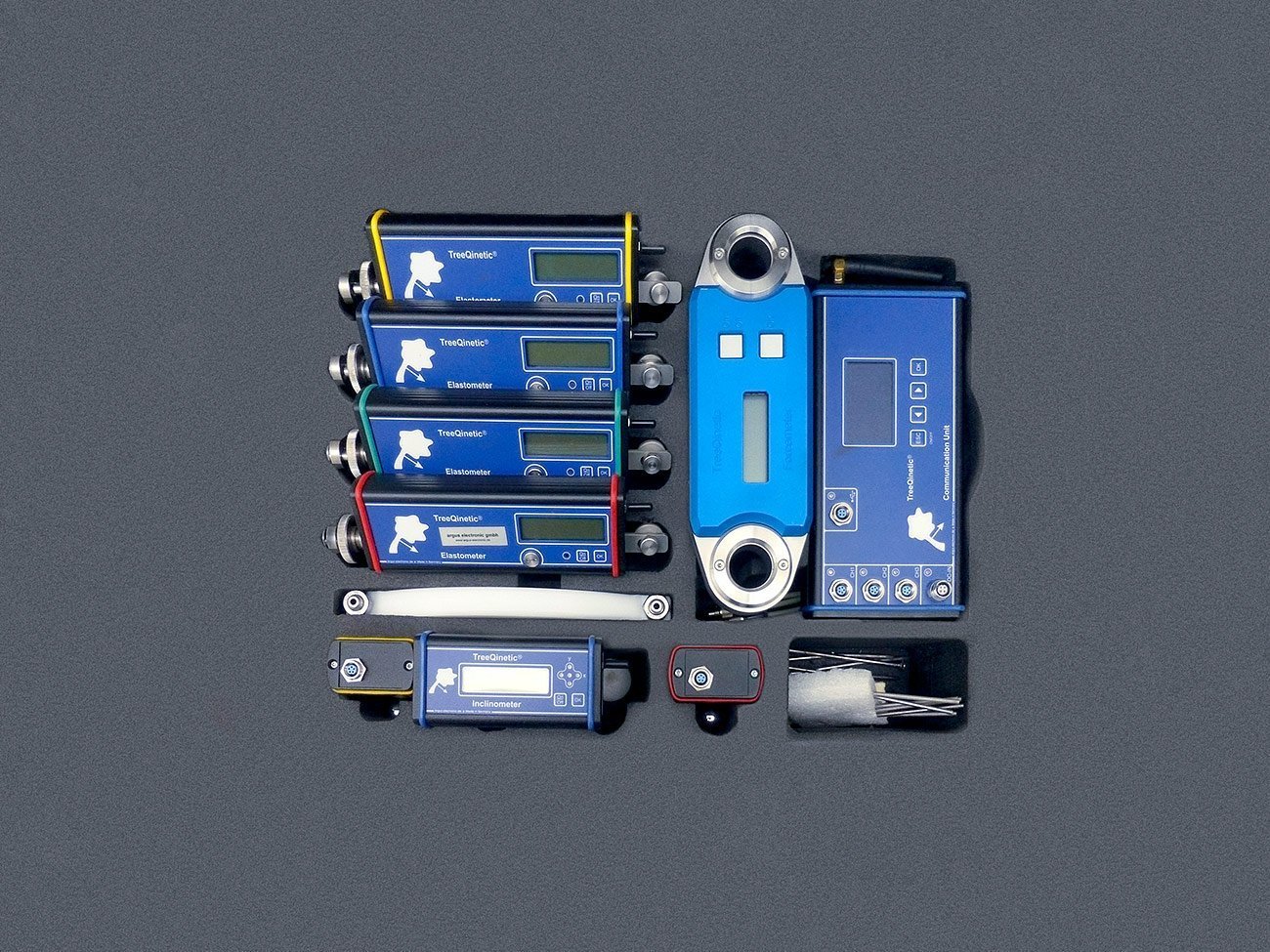

Paket Standar PiCUS TreeQinetic
Setiap pembelian PiCUS TreeQinetic dilengkapi dengan perlengkapan standar yang lengkap untuk mendukung proses Static Pulling Test, evaluasi stabilitas pohon, serta Tree Risk Assessment (TRA) di lapangan.
Perlengkapan Standar
- Koper transportasi (Transport Case).
- Radio Control Center.
- Forcemeter V2.
- Inclinometer akurasi 0,002°.
- Magnetic Mount untuk Inclinometer.
- Elastometer.
- 10 jarum Elastometer (Elastometer Needles).
- Elastometer Nail Gauge.
- Charger.
- Kabel IEC.
- 3 kabel pengisian daya panjang 0,45 meter.
- Kabel data USB.
- 2 kabel data panjang 5 meter.
- Kabel data Forcemeter panjang 30 meter.
- USB Flash Drive berisi perangkat lunak (Software).
- Overload Indicator lengkap dengan Magnetic Holder.
- 2 Anchor Lockers (kapasitas 6.700 kg) lengkap dengan baut pengunci.
- Tang Rivet (Rivet Pliers) untuk melepas jarum Elastometer.
- Bluetooth 5.1 USB Radio Stick.
Paket Lengkap Siap Digunakan
Seluruh perlengkapan standar ini memungkinkan PiCUS TreeQinetic langsung digunakan untuk melakukan uji tarik statis pada pohon, mengukur gaya tarik, kemiringan batang dan perakaran, serta regangan serat kayu secara akurat. Dengan paket yang lengkap, proses pengujian stabilitas pohon dapat dilakukan secara efisien, aman, dan menghasilkan data yang andal untuk mendukung Tree Risk Assessment (TRA).
Prinsip Pengukuran PiCUS TreeQinetic
PiCUS TreeQinetic bekerja menggunakan metode Static Pulling Test (Uji Tarik Statis) untuk mengevaluasi stabilitas pohon dan ketahanan batang terhadap patah. Selama pengujian, pohon diberi beban menggunakan tali yang dipasang pada tajuk pohon dan ditarik dengan winch, sehingga menghasilkan gaya yang mensimulasikan beban angin.
Selama proses ini, sistem secara bersamaan mengukur tiga parameter utama:
- Forcemeter mengukur gaya tarik yang diberikan pada pohon.
- Elastometer mengukur regangan atau kompresi serat kayu pada bagian luar batang.
- Inclinometer mengukur kemiringan pelat akar (root plate) untuk mengevaluasi stabilitas sistem perakaran.
Seluruh data pengukuran ditampilkan secara real-time melalui TreeQinetic Software dan disimpan secara otomatis setelah pengujian selesai. Data tersebut kemudian dapat dianalisis lebih lanjut menggunakan perangkat lunak tambahan, seperti Arbostat, untuk membandingkan respons pohon terhadap beban uji dengan beban angin yang diperkirakan terjadi. Hasil analisis ini digunakan untuk menghitung faktor keamanan terhadap risiko patah dan tumbang, sehingga mendukung proses Tree Risk Assessment (TRA) secara lebih akurat.
Spesifikasi Teknis PiCUS TreeQinetic
TreeQinetic Elastometer
TreeQinetic Elastometer digunakan untuk mengukur regangan (elongasi) atau kompresi serat kayu pada bagian luar batang pohon selama proses uji tarik statis.
| Parameter | Spesifikasi |
|---|---|
| Resolusi | 0,1 µm |
| Akurasi | ±1 µm |
| Rentang pengukuran | ±2 mm |
| Daya tahan baterai | Sekitar 20 jam (operasi nirkabel pada 20°C) |
| Jarak antar ujung pengukuran | 198–202 mm |
| Diameter ujung pengukuran | 2–4 mm |

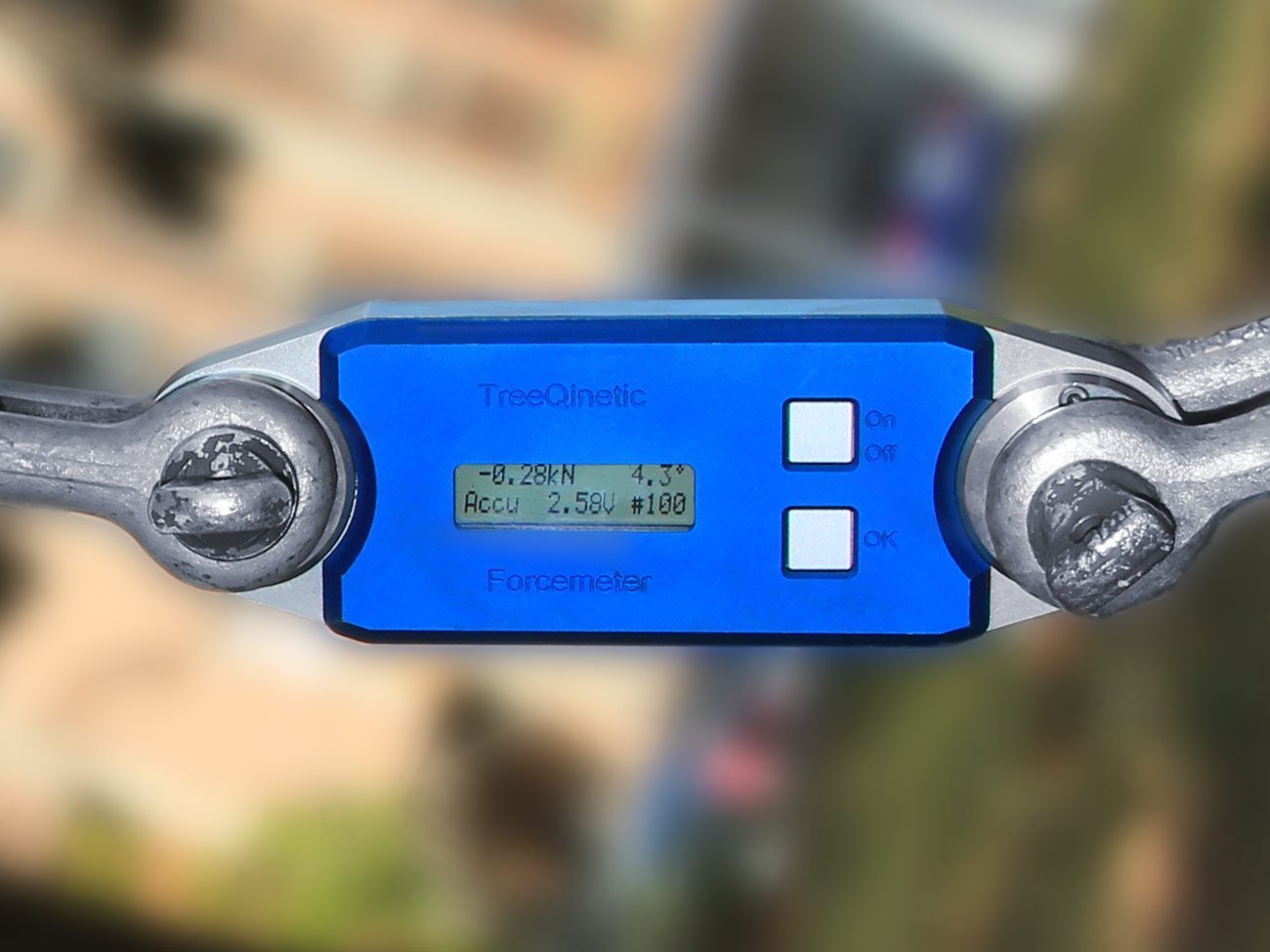

TreeQinetic Forcemeter
TreeQinetic Forcemeter berfungsi mengukur gaya tarik yang diberikan pada pohon melalui tali selama pengujian. Alat ini dilengkapi pengukur sudut tali (Protractor) untuk merekam sudut tarikan sehingga hasil pengukuran menjadi lebih akurat.
| Parameter | Spesifikasi |
|---|---|
| Resolusi | 0,01 kN |
| Akurasi | ±0,3 kN |
| Rentang pengukuran | 0–40 kN |
| Daya tahan baterai | Sekitar 15 jam (operasi nirkabel pada 20°C) |
TreeQinetic Inclinometer
TreeQinetic Inclinometer digunakan untuk mengukur kemiringan batang pohon dan pelat akar (root plate) selama proses uji tarik statis.
| Parameter | Spesifikasi |
|---|---|
| Resolusi | 0,002° |
| Akurasi | ±0,005° |
| Rentang pengukuran | ±15° |
| Daya tahan baterai | Sekitar 20 jam (operasi nirkabel pada 20°C) |
| Jarak maksimum transmisi nirkabel | 3–30 meter |
Dengan kombinasi Forcemeter, Elastometer, dan Inclinometer berakurasi tinggi, PiCUS TreeQinetic mampu menghasilkan data yang andal untuk mengevaluasi stabilitas pohon, kondisi sistem perakaran, serta ketahanan batang terhadap risiko patah dalam proses Tree Risk Assessment (TRA).
IML TreeQinetic Software
Perangkat Lunak untuk Pengukuran dan Analisis PiCUS TreeQinetic
IML TreeQinetic Software merupakan perangkat lunak yang dirancang untuk mendukung seluruh proses pengoperasian PiCUS TreeQinetic, mulai dari pengendalian perangkat, pelaksanaan pengukuran, hingga dokumentasi hasil uji. Tersedia untuk Windows, Android, dan iOS, software ini memberikan fleksibilitas bagi arboris dan profesional inspeksi pohon dalam melakukan pengukuran langsung di lapangan.
Dengan antarmuka yang intuitif dan integrasi dengan IML Cloud, pengguna dapat melakukan pengumpulan data, dokumentasi, serta sinkronisasi hasil pengukuran secara mudah melalui komputer, smartphone, maupun tablet.
Kompatibilitas
Tidak semua sistem PiCUS TreeQinetic generasi lama kompatibel dengan versi terbaru IML TreeQinetic Software.
Agar sistem dapat digunakan melalui smartphone atau tablet, perangkat harus dilengkapi dengan modul Bluetooth Low Energy (BLE). Selain itu, sistem juga harus menggunakan protokol komunikasi terbaru yang mendukung koneksi melalui Bluetooth Low Energy, Bluetooth Classic, maupun USB.
Unit kontrol radio versi lama yang belum diperbarui umumnya tidak kompatibel dengan software terbaru. Oleh karena itu, beberapa perangkat memerlukan upgrade perangkat keras (hardware) dan firmware sebelum dapat digunakan.
Tabel Kompatibilitas
| Versi Hardware | Versi Firmware | Status Kompatibilitas |
|---|---|---|
| 0.1.0021 / 0.1.0022 / 0.1.0023 | 0.2.0815 atau lebih baru | Kompatibel sepenuhnya |
| 0.1.0021 / 0.1.0022 / 0.1.0023 | 0.2.0814 atau lebih lama | Perlu pembaruan firmware |
| 0.1.0020 atau lebih lama | 0.2.0814 atau lebih lama | Memerlukan upgrade hardware dan firmware (perangkat harus dikirim ke pabrikan) |
Kesimpulan
PiCUS TreeQinetic merupakan sistem Static Pulling Test yang dirancang untuk mengevaluasi stabilitas pohon, kekuatan sistem perakaran, dan ketahanan batang terhadap risiko patah melalui pengukuran respons pohon terhadap beban yang mensimulasikan gaya angin. Dengan kombinasi Forcemeter, Inclinometer, dan Elastometer berakurasi tinggi, alat ini menghasilkan data yang objektif untuk mendukung Tree Risk Assessment (TRA). Dilengkapi dengan perangkat lunak profesional dan konektivitas nirkabel, PiCUS TreeQinetic menjadi solusi yang andal bagi arboris, konsultan, dan pengelola pohon dalam mengambil keputusan terkait pemeliharaan, konservasi, maupun penebangan pohon berdasarkan data ilmiah yang akurat.
