Fitur Utama
- Kalibrasi otomatis, penguatan otomatis, penguatan 0–120dB (Automated calibration, Automated gain, 0-120dB gain)
- DAC, AVG, TCG, B-scan, AWS
- Penangkapan data berkecepatan tinggi dan tingkat kebisingan yang sangat rendah (High-speed capture and very low noise)
- Rumah logam yang kokoh, tahan air/minyak, serta tahan debu (Solid metal housing, water/oil proof, dust proof)
- Tampilan bentuk gelombang kontras tinggi yang cerah (High contrast viewing of the waveform from bright)
- Perangkat lunak PC yang canggih dan laporan dapat diekspor ke Excel (Powerful PC software and reports can be exported to Excel)
Fitur dan Fungsi Tambahan
- Menampilkan lokasi cacat secara presisi otomatis (kedalaman $d$, level $p$, jarak $s$, amplitudo, sz dB, $\phi$)
- Pengalihan otomatis tiga pengukur staf (kedalaman $d$, level $p$, jarak $s$)
- Kalibrasi otomatis titik nol transduser, sudut, tepi depan (front edge), dan kecepatan material (material velocity)
- Kemudahan pembuatan dan penggunaan DAC, TCG, serta AVG untuk mengevaluasi gema; kurva dapat dimodifikasi dan dikompensasi
- Fungsi DAC 6dB
- 500 pengaturan mandiri, kriteria apa pun dapat dimasukkan secara bebas tanpa memerlukan blok uji di lapangan
- Kapasitas memori besar untuk menyimpan 1000 grafik A
- Penguatan otomatis dan pemindaian penguatan (gain scan)
- Penahan puncak (Peak Hold) dan memori puncak (Peak Memory)
- B-scan dan AWS D1.1
- Pembuatan video proses pengujian otomatis beserta pemutarannya menggunakan flashdisk (upan) dengan durasi video tanpa batas
- Baterai litium dengan waktu kerja terus menerus hingga 12 jam
- Perangkat lunak tertanam dapat diperbarui secara daring (online)
- Fungsi pendukung lainnya: pembekuan tampilan (display freeze), derajat gema otomatis, sudut dan nilai-K, fungsi penguncian/pembukaan parameter sistem, kalender jam elektronik, pengaturan dua gerbang (gates) beserta indikasi alarm, serta alarm gerbang dan DAC
| Parameter | Nilai / Spesifikasi | Parameter | Nilai / Spesifikasi |
| Measuring Range (mm) | 0 ～ 10000 | Port Type | BNC (Q9) |
| Measurement Mode | Single, Dual, Thru | Resolving Power | $\ge 36\text{dB}$ |
| Vertical Linearity Error | $\le 3\%$ | Operating Temperature (°C) | -20 ～ 50 |
| Reject | 0 ～ 80% | Frequency Range (MHz) | 0.5 ～ 15 |
| Horizontal Linearity Error | $\le 0.1\%$ | H×W×D (mm) | $240 \times 156 \times 48$ |
| Pulse Displacement (μs) | -20 ～ +3400 | Gain (dB) | 0 ～ 120 |
| Sensitivity Leavings | $\ge 62\text{dB}$ | Weight (kg) | 1.0 (dengan baterai / with battery) |
| Zero (μs) | 0.0 ～ 99.99 | Material Velocity (m/s) | 1000 ～ 15000 |
| Dynamic range | $\ge 32\text{dB}$ |
Pengiriman Standar (Standard Delivery)
- Unit utama (Main unit)
- Probe lurus 2.5MHz-$\phi$20 (2.5MHZ-$\phi$20 straight probe)
- Probe sudut 4MHz-8x9mm, 60 derajat (4MHZ-8x9mm, 60degree angle probe)
- Adaptor daya 4A/9V (4A/9V power adapter)
- Kabel penghubung probe (BNC ke BNC) (Probe connection cable (BNC to BNC))
- Kabel penghubung probe (BNC ke Lemo 00) (Probe connection cable (BNC to Lemo 00))
- Buku petunjuk manual (Instruction manual)
- Tas jinjing (Carrying case)
- Konverter RS232 ke USB (RS232-USB converter)

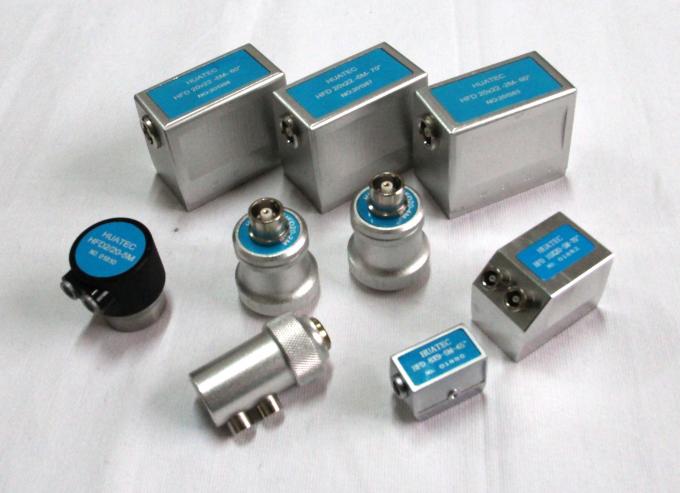

Aksesori Tambahan (Additional Accessories)
- Perangkat lunak pengelolaan data (Data managing software)
- Kabel pengelolaan data RS232 (Data managing cables RS232)
- Probe lurus (5MHz-$\phi$20) (Straight probe (5MHZ-$\phi$20))
- Probe lurus (2.5MHz-$\phi$20) (Straight probe (2.5MHZ-$\phi$20))
- Probe lurus (2.25MHz-$\phi$20) (Straight probe (2.25MHZ-$\phi$20))
- Probe lurus (1MHz-$\phi$20) (Straight probe (1MHZ-$\phi$20))
- Probe sudut (4MHz-45 derajat, 89mm) (Angle probe (4MHZ-45degree, 89mm))
- Probe sudut (4MHz-60 derajat, 89mm) (Angle probe (4MHZ-60degree, 89mm))
- Probe sudut (4MHz-70 derajat, 89mm) (Angle probe (4MHZ-70degree, 89mm))
- Probe sudut (4MHz-80 derajat, 89mm) (Angle probe (4MHZ-80degree, 89mm))
- Probe sudut (2MHz-45 derajat, 89mm) (Angle probe (2MHZ-45degree, 89mm))
- Probe sudut (2MHz-60 derajat, 89mm) (Angle probe (2MHZ-60degree, 89mm))
- Probe sudut (2MHz-70 derajat, 89mm) (Angle probe (2MHZ-70degree, 89mm))
- Probe sudut (2MHz-80 derajat, 89mm) (Angle probe (2MHZ-80degree, 89mm))
- Probe T/R (5MHz-$\phi$20mm, fokus 15mm) (Probe T/R (5MHz-$\phi$20mm, focus 15mm))
- Probe T/R (2.5MHz-$\phi$20mm, fokus 15mm) (Probe T/R (2.5MHz-$\phi$20mm, focus 15mm))
- Kabel penghubung ke probe (BNC-BNC) (Connection cable to probe (BNC-BNC))
- Kabel penghubung ke probe (BNC-Lemo 00) (Connection cable to probe (BNC-Lemo 00))
- Kabel penghubung ke probe (BNC-Lemo 01) (Connection cable to probe (BNC-Lemo 01))
- Kabel penghubung ke probe (Lemo 00-Lemo 01) (Connection cable to probe (Lemo 00-Lemo 01))
- Baterai ion litium (Lithium ion battery)
- Adaptor daya (4A/9V) (Power adapter (4A/9V))
- Kabel daya (Power Cable)
- Tas kulit (Leather case)
Lembar perbandingan (Comparison sheet)
Title FD510 FD520 FD550 Measuring Range 0-6000mm 0-10000mm 0-10000mm Material Velocity(m/s) 1000-15000 1000-15000 1000-15000 Gain(dB) 110dB 120dB 130dB Frequency Range(MHz) 0.5-15M 0.5-15M 0.5-20M Memory 500 1000 1000 independence setup 100 500 500 sz dB,ф ★ ★ ★ Peak Hold and Peak Memory ★ ★ ★ B scan X ★ ★ DAC ★ ★ ★ AVG ★ ★ ★ TCG X ★ ★ STANDARD(13 standards in-built) ★ ★ ★ Automated calibration( IIW ) ★ ★ ★ Automated calibration(two hole ) X X ★ 6dB DAC X ★ ★ make video ★ unlimited unlimited pc software ★ ★ ★ updated online ★ ★ ★ curved surface correction ★ ★ ★ AWS ★ ★ ★ Pulse energy ★ ★ ★ Pulse width ★ ★ ★ Gate alarm ★ ★ ★ DAC alarm ★ ★ ★ continue working time 9 hours 12 hours 12 hours Port Type BNC BNC BNC Overall dimension (mm) 238×160×48 238×160×48 238×160×48 Weight (kg) 1.0 1.0 1.0
