Pengantar (Introduction)

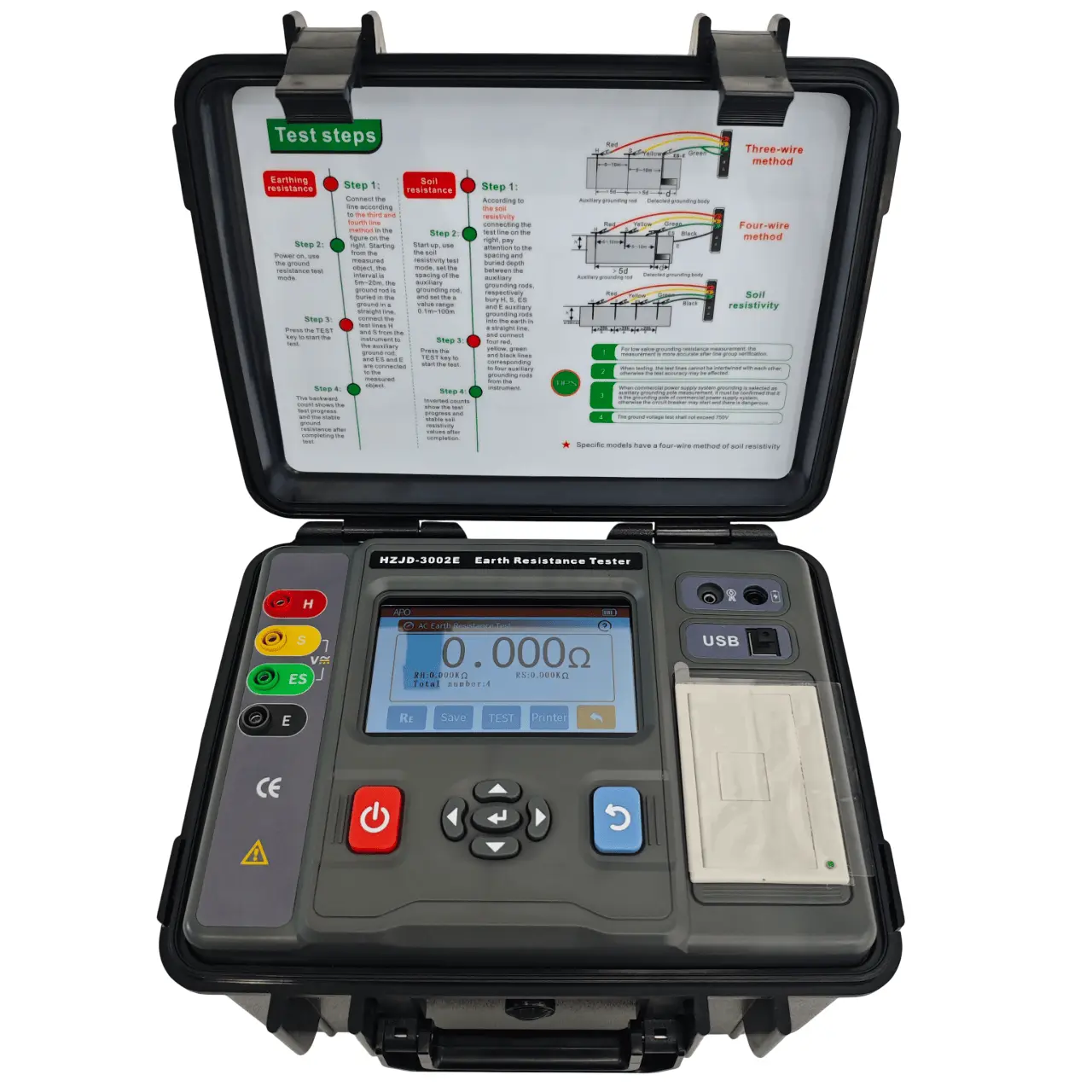

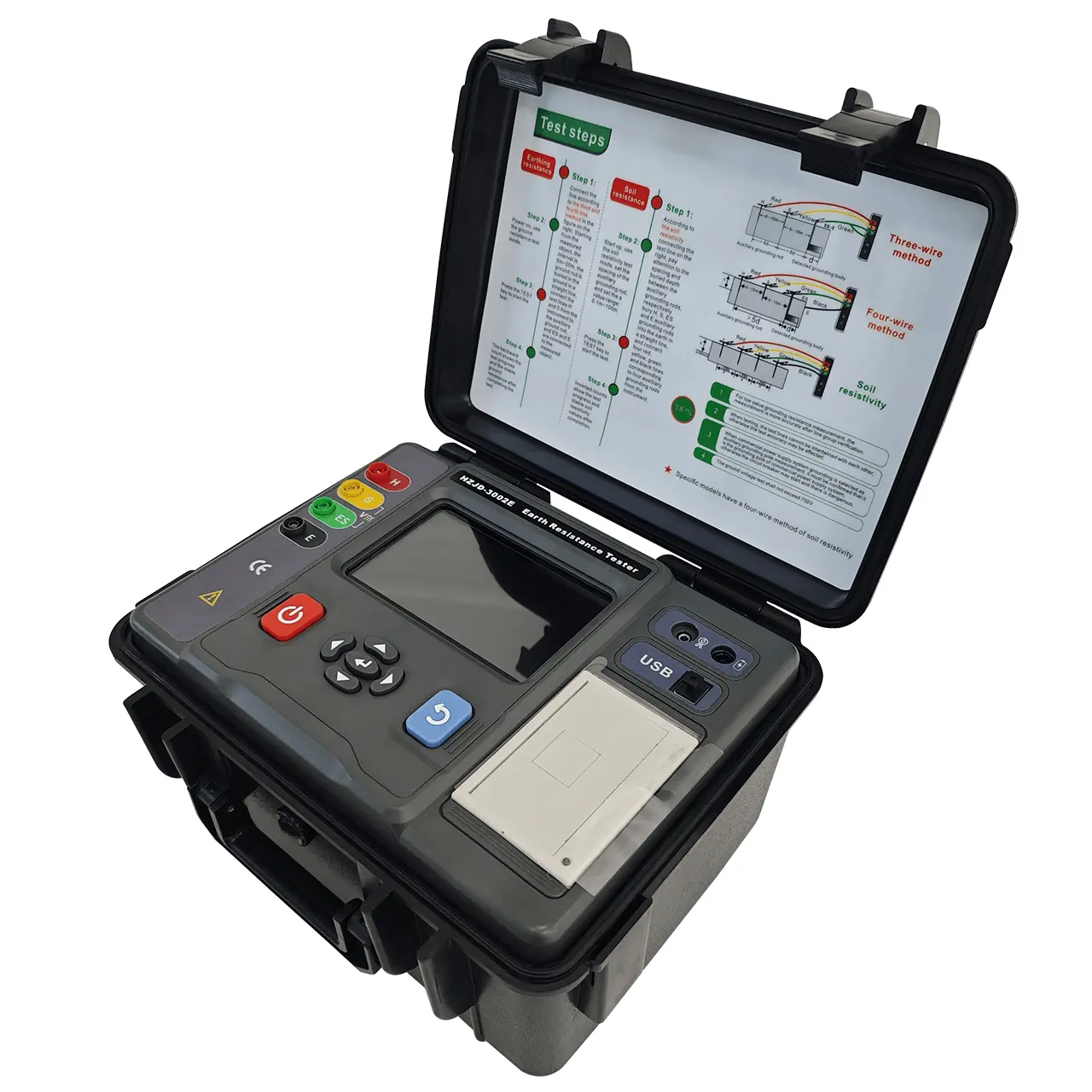

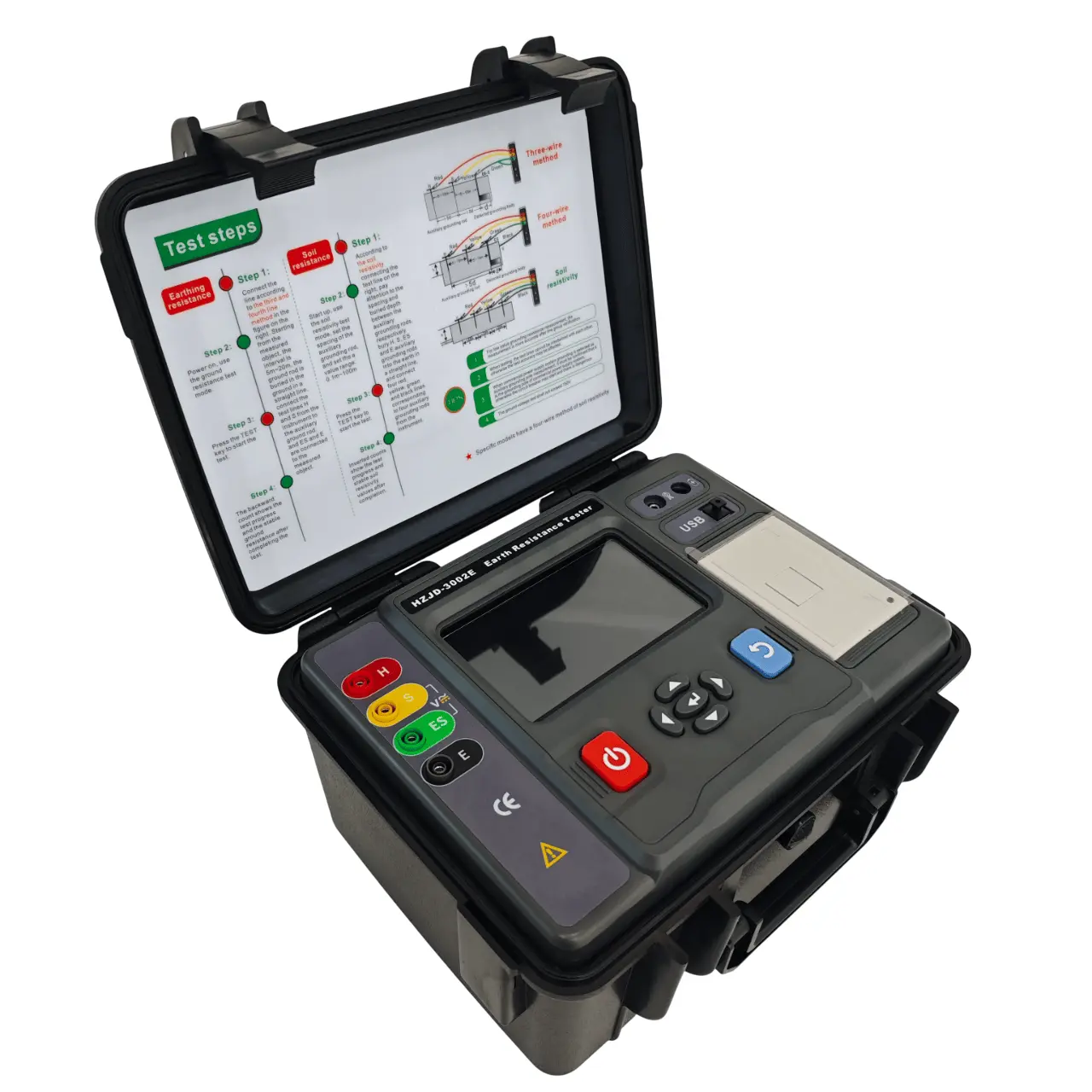

- Penguji Resistans Tanah & Pembumian Multi-Fungsi: Instrumen canggih ini mengintegrasikan berbagai metode pengukuran dalam satu unit perumahan, mendukung pengukuran dengan pasak bumi bantu maupun pengukuran tanpa elektroda bantu sama sekali.
- Fitur & Teknologi Utama: Dikendalikan oleh mikroprosesor dengan layar warna beresolusi tinggi, alat ini mendukung metode 4-kawat, 3-kawat, 2-kawat sederhana, metode selektif, serta metode klem ganda (double-clamp). Dilengkapi filter digital cepat, penyimpanan hingga 500 grup data, konektivitas Bluetooth untuk kendali aplikasi seluler, serta port USB untuk transfer data ke PC.
Rentang dan Akurasi Pengukuran (Range and Accuracy)
- Resistans Pembumian (2/3/4-Wire): $0,000\ \Omega – 19,999\ \Omega$ (Akurasi: $\pm 1,5\%\text{rdg} \pm 70\text{dgt}$, Resolusi: $0,001\ \Omega$) hingga $20,00\text{ k}\Omega – 200,00\text{ k}\Omega$ (Resolusi: $10\ \Omega$).
- Resistansi DC ($R_-$): $0,000\ \Omega – 19,999\ \Omega$ (Akurasi: $\pm 1,5\%\text{rdg} \pm 70\text{dgt}$, Resolusi: $0,001\ \Omega$) hingga $20,00\text{ k}\Omega – 200,00\text{ k}\Omega$ (Resolusi: $10\ \Omega$).
- Metode Selektif (Selective Method): $0,00\ \Omega – 20,00\ \Omega$ (Akurasi: $\pm 2\%\text{rdg} \pm 30\text{dgt}$, Resolusi: $0,01\ \Omega$) hingga $0,200\text{ k}\Omega – 3,000\text{ k}\Omega$.
- Resistans Pembumian Klem Ganda (Dual-Clamp): $0,00\ \Omega – 9,99\ \Omega$ (Akurasi: $\pm 10\%\text{rdg} \pm 10\text{dgt}$) hingga $100\ \Omega – 200\ \Omega$ (Akurasi: $\pm 15\%\text{rdg} \pm 10\text{dgt}$).
- Resistivitas Tanah ($\rho$): $0,00\ \Omega\text{m} – 99,99\ \Omega\text{m}$ hingga $1000\text{ k}\Omega\text{m} – 9999\text{ k}\Omega\text{m}$ (Rumus: $\rho = 2\pi a R$).
- Tegangan & Arus: Tegangan AC/DC ($0,000\text{ V} – 50,00\text{ V}$) dan Arus AC ($0,00\text{ mA} – 999,9\text{ A}$).
Spesifikasi Umum (General Specification)
- Catu Daya: Baterai ion litium bawaan $11,1\text{V}$ (mampu melakukan pengukuran berkelanjutan $>1000$ kali saat terisi penuh).
- Kondisi Lingkungan Kerja: Suhu $-10^\circ\text{C} \sim 40^\circ\text{C}$ dengan kelembapan $\le 80\%\text{rh}$.
- Penyimpanan & Komunikasi: Kapasitas memori 500 grup data, dilengkapi antarmuka USB dan modul Bluetooth bawaan untuk pemantauan real-time.
- Dimensi & Berat:
- Instrumen: $277,2\text{ mm} \times 227,5\text{ mm} \times 153\text{ mm}$ (Berat: $1975\text{g}$ termasuk baterai).
- Klem Arus: Kaliber bukaan rahang $\phi 50\text{ mm}$ (Berat: $940\text{g}$ untuk 2 unit).
- Standar Keselamatan: IEC61010-1 (CAT III $300\text{V}$, CAT IV $150\text{V}$, tingkat polusi 2), kompatibilitas elektromagnetik IEC61326, serta sertifikasi metrologi terkait.
