I. Kondisi Kerja
- Suhu lingkungan:$-5^\circ\text{C} \sim 40^\circ\text{C}$
- Kelembapan relatif:$\le 80\%$
- Ketinggian di atas permukaan laut:$\le 1000\text{ m}$
- Lingkungan: Tanpa endapan kimia parah yang dapat memengaruhi kondisi insulasi permukaan pembagi tegangan tinggi.
II. Persiapan Sebelum Pengujian (Pengukuran)
- Penempatan Pembagi Tegangan Tinggi: Pembagi tegangan tinggi harus ditempatkan dengan benar. Pastikan ada jarak bebas (clearance) yang memadai dari objek di sekitarnya. Jarak bebas minimum tidak boleh kurang dari tinggi pembagi tegangan tersebut.
- Sambungan Pembumian (Grounding): Terminal pembumian pada dasar pembagi tegangan dan voltmeter digital harus terhubung secara andal ke bumi menggunakan kawat tembaga kepang (braided copper wire).
- Sambungan Sinyal Pengukuran: Kabel ukur koaksial yang disertakan khusus disiapkan untuk menghubungkan soket output sinyal dari dasar pembagi ke soket input sinyal voltmeter digital. Jangan menggantinya dengan kabel koaksial atau kawat penghubung lain, karena kabel ini dirancang untuk penyesuaian kapasitif (capacitive matching) yang tepat dengan pembagi tegangan.
- Sambungan Tegangan Tinggi: Terminal tegangan tinggi yang akan diukur harus dihubungkan ke sekrup penghubung atas (M10) pada pembagi tegangan menggunakan kabel HV. Pastikan kabel HV diposisikan pada sudut $75^\circ$ hingga $90^\circ$ (miring ke bawah) relatif terhadap sumbu vertikal pembagi tegangan selama kalibrasi dan penggunaan untuk memastikan pengukuran yang presisi.
Fungsi Pengukuran
Tekan tombol pemilih fungsi. Fungsi pengukuran dapat diubah secara siklik dengan urutan berikut: DC, nilai efektif AC (RMS), puncak AC, dan puncak-ke-puncak AC. Nilai yang diukur dapat dibaca secara langsung dari voltmeter digital.
- DC: Mengukur nilai rata-rata tegangan DC, terlepas dari faktor riak (ripple factor).
- Nilai Efektif AC (RMS): Menampilkan nilai efektif sejati (RMS) dari bentuk gelombang tegangan AC apa pun. Respons frekuensi adalah dari DC hingga $1\text{ kHz}$.
- Nilai Puncak AC: Menampilkan nilai puncak dari bentuk gelombang tegangan AC apa pun.
- Nilai Puncak-ke-Puncak: Menampilkan nilai puncak-ke-puncak dari bentuk gelombang tegangan AC apa pun.
III. Pemilih Rentang (Range Selector)
Tekan pemilih rentang untuk mengubah rentang pengukuran. Jika tegangan yang diukur kurang dari $20\text{ kV}$, atur pemilih rentang ke rentang yang lebih rendah untuk akurasi pengukuran yang lebih tinggi. Ketika tegangan yang diukur melebihi $20\text{ kV}$, atur pemilih rentang ke rentang yang lebih tinggi.

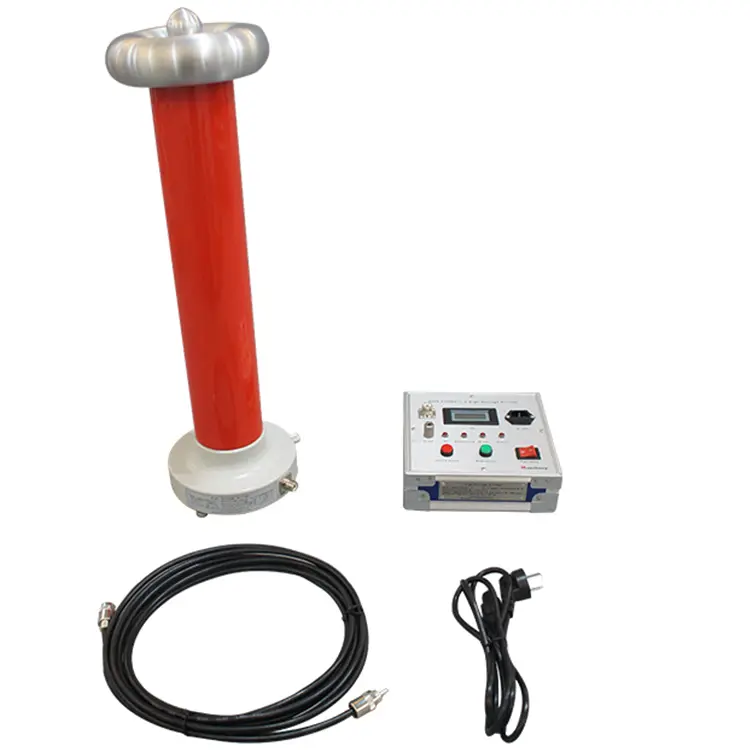

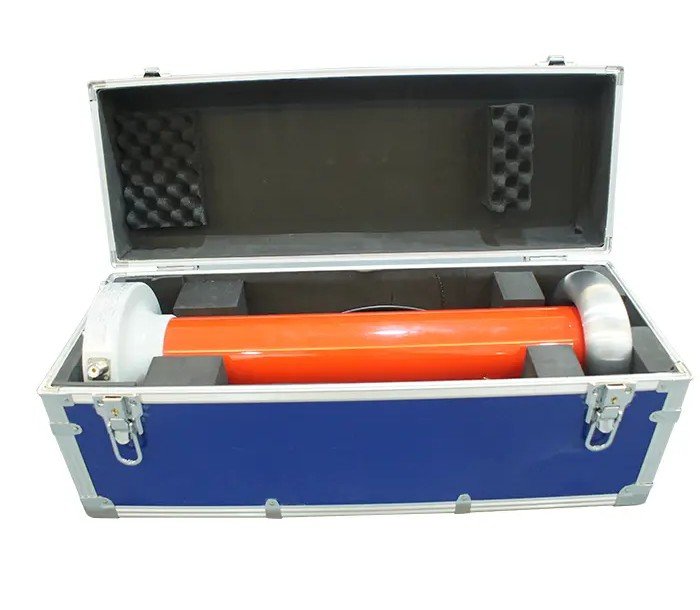

Packing List
No. | Item | Qty |
1 | High voltage divider | 1 |
2 | Digital kilovoltmeter | 1 |
3 | Coaxial measuring cable | 1 |
4 | Power line | 1 |
