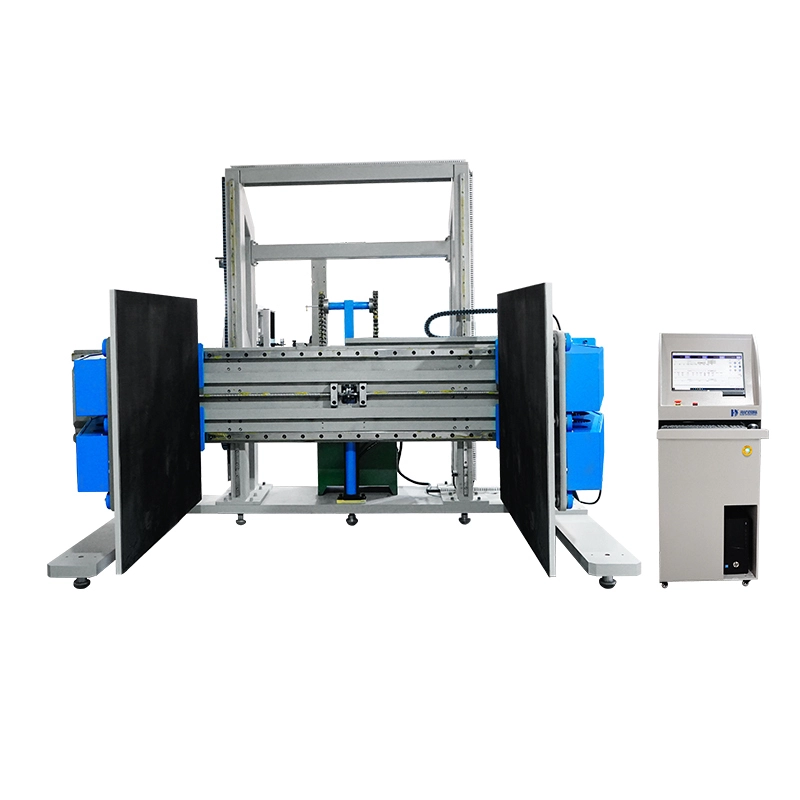

Packaging Clamping Force Testing Machine
Aplikasi:

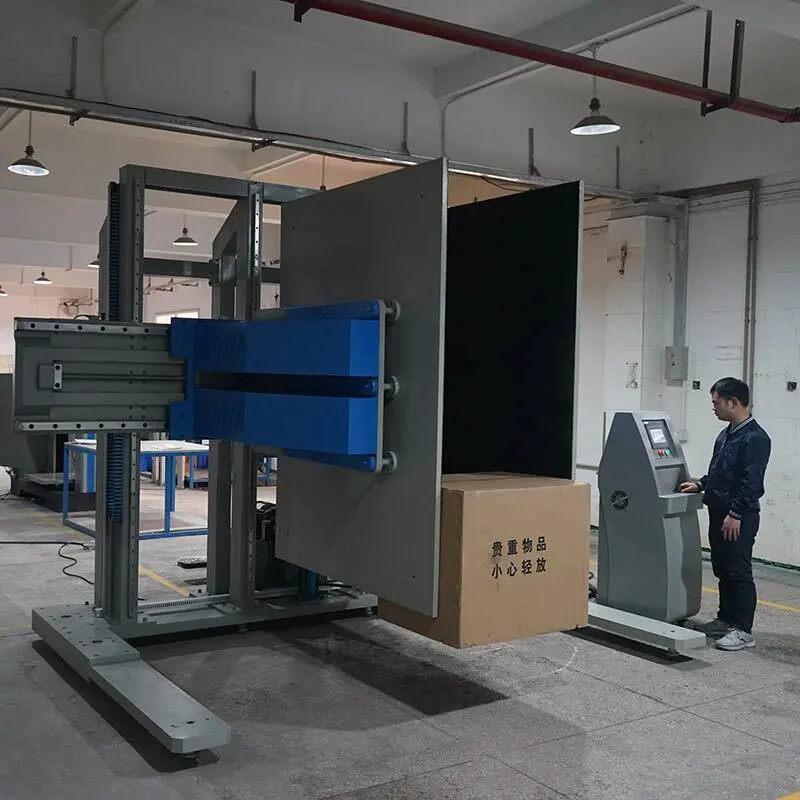

Mesin Uji Gaya Jepit untuk kemasan mensimulasikan proses pengangkutan dengan sistem pembongkaran Schnabel, di mana selama pengangkutan, kemasan kotak tersebut terpapar gaya jepit dari kedua sisi papan. Mesin uji gaya jepit ini berfungsi untuk mengevaluasi daya tahan kemasan terhadap gaya jepit tersebut.
Fitur Produk
Fitur Perangkat Keras (Hardware)
- Seluruh struktur mesin dibuat dari kombinasi baja kotak tebal, baja kanal (channel steel), dan baja solid, sehingga memberikan stabilitas yang tinggi selama pengujian.
- Bagian luar mesin menggunakan proses pengecatan baking paint spray, yang memberikan ketahanan korosi tinggi serta tampilan yang lebih rapi dan profesional.
- Menggunakan encoder perpindahan tipe pull-wire untuk memberikan umpan balik ketinggian angkat secara real-time, sehingga akurasi data pengujian tetap terjaga.
- Sistem tenaga menggunakan Panasonic Digital AC Servo System untuk mengendalikan motor servo AC dengan frekuensi respons tinggi, menghasilkan efisiensi transmisi yang tinggi, pergerakan yang stabil, tingkat kebisingan rendah, serta akurasi kecepatan hingga ±0,5%.
Fitur Perangkat Lunak (Software)
- Menggunakan sistem kontrol berbasis circuit board dan komputer dengan sistem operasi Windows, sehingga pengoperasian menjadi lebih mudah dan efisien.
- Dilengkapi fitur perlindungan batas langkah (stroke limit protection) dan perlindungan kebocoran listrik (leakage protection) untuk menjamin keamanan selama pengujian.
- Memiliki sistem alarm kesalahan (fault alarm) yang memberikan peringatan saat terjadi kondisi abnormal guna meningkatkan keselamatan operasional.
Spesifikasi :
|
Item |
Description |
|
Capacity |
18kN |
|
Maximum Specimen Weight |
500kg |
|
Maximum Specimen Size |
Approximate 2000mm x 1220mm x 1220mm (L*W*H) |
|
Control System |
PLC controller, Touch screen display |
|
Motor |
Panasonic 750W servo motor |
|
Load Cell Resolution |
1/250,000 |
|
Measurement Accuracy |
≤±0.5% |
|
Clamping Plate Size |
Approximate 1220mm x 1220mm (LxW) |
|
Clamping Space |
Minimum about 50mm×1220mm×1220mm (L*W*H) Maximum about 2000mm×1220mm×1220mm (L*W*H) |
|
Clamping Speed |
5~500mm/min (adjustable) |
|
Lifting Height |
50~1000mm |
|
Lifting Speed |
Rise: 5~600mm/min (adjustable) Drop: 5~300mm/min (adjustable) |
|
Lifting Method |
Cylinder drive |
|
Hydraulic Unit Combination |
2.2kW (3HP); 40L fuel tank |
|
Weight |
3000kg Approximate |
|
Dimension |
3250mm x 2000mm x 2350mm (L*W*H) Approximate |
