I. Pendahuluan
HZ-5200 secara luas digunakan untuk menguji resistansi kontak dari berbagai sakelar dan peralatan listrik, serta resistansi kontak kabel daya dan sambungan las. Data pengukuran akurat dan andal dengan stabilitas tinggi, memenuhi persyaratan departemen catu daya untuk perbaikan sakelar tegangan tinggi di lapangan dan pengujian resistansi kontak pabrik sakelar tegangan tinggi. Arus keluaran dan resistansi yang diukur ditampilkan secara bersamaan pada layar LCD sentuh berwarna dengan tingkat kecerahan tinggi 7 inci. Hasil pengukuran dapat disimpan pada drive USB, dengan fungsi penyimpanan saat daya mati untuk memastikan data dapat dikueri kapan saja.
Judul Utama: Pengujian 4$\times$ lebih cepat, pematian daya otomatis pada kesalahan pengkabelan, dan arus yang dapat disesuaikan secara terus-menerus dari 50 hingga 200 A — standar baru untuk pengujian resistansi gelung mikro-ohm.
- 1.Perlindungan Mandiri Kesalahan Pengkabelan: Pemantauan koneksi waktu nyata: pengkabelan yang tidak normal memicu layar alarm dan secara otomatis memutus keluaran, melindungi instrumen dan objek uji dari kerusakan.
- 2.Hingga 4$\times$ Lebih Cepat: Hasil uji dalam 1–2 detik (sebelumnya sekitar 8 detik); selesaikan lebih banyak titik pengukuran dalam setiap jendela pemeliharaan.
- 3.Kontrol Arus Fleksibel: Prasetel cepat 50/100/150/200 A ditambah penyesuaian kontinu 50–200 A dalam langkah 1 A; sesuaikan arus uji yang tepat untuk standar dan objek uji yang berbeda.
- 4. Penyimpanan 10$\times$ Lipat: Hingga 9.999 catatan menjaga ketertelusuran penuh untuk pelaporan dan audit.
- 5.Antarmuka RS485 Baru: Menambahkan penjaringan industri ke RS232/Bluetooth/USB untuk pengumpulan data otomatis dan manajemen jarak jauh.
- 6.UI 6 Bahasa: Bahasa Mandarin, Inggris, Prancis, Rusia, Spanyol, Portugis — menurunkan biaya pelatihan di lapangan di seluruh dunia.
II. Spesifikasi

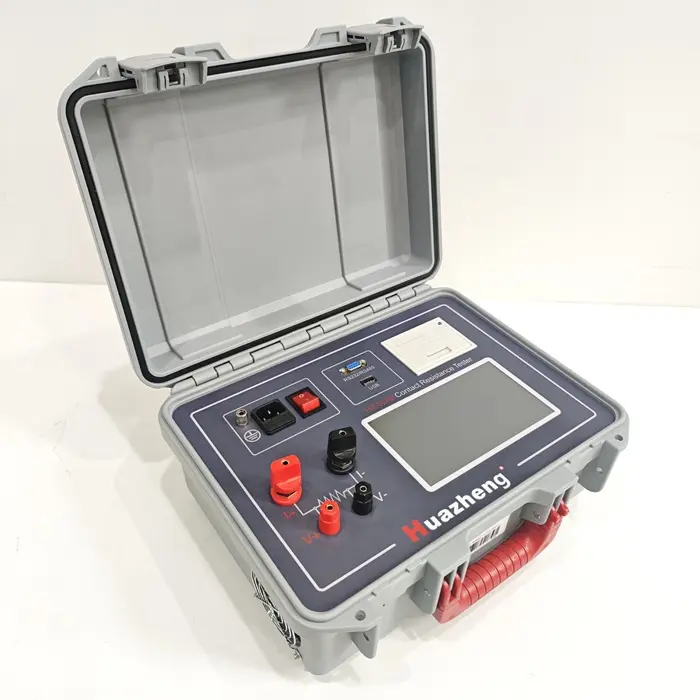

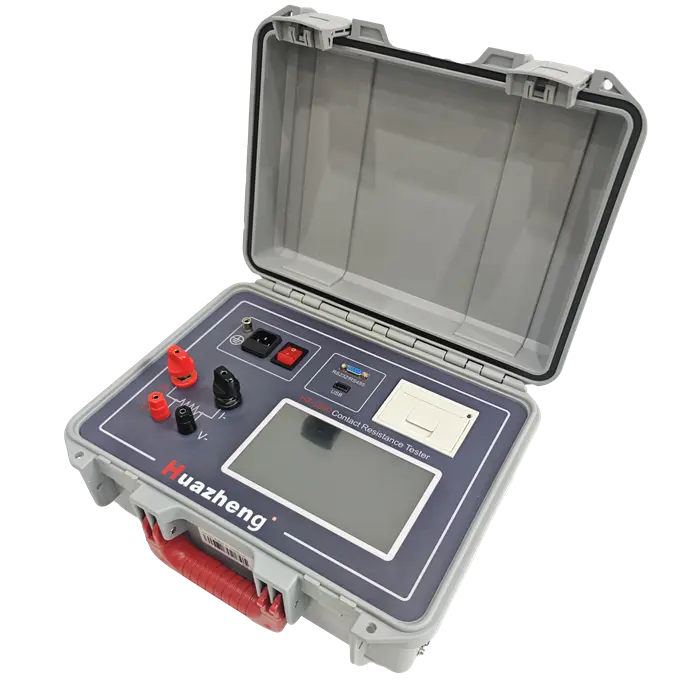

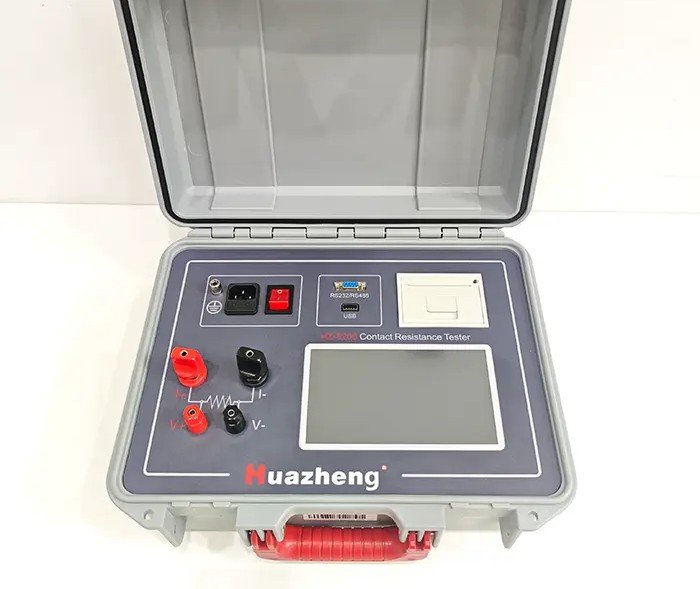

Manual ini berlaku untuk penguji resistansi gelung (loop resistance tester) HZ-5200.
Instrumen ini dirancang untuk pengukuran akurat resistansi kontak pada kontak pemutus arus, sambungan busbar, elemen kontak pada busbar, sambungan kabel, dan sambungan arus tinggi lainnya.
Ketika resistansi kontak meningkat secara tidak normal karena oksidasi, ulir yang longgar, gaya jepit yang tidak memadai, atau penuaan jangka panjang, panas abnormal akan dihasilkan di titik kontak saat arus mengalir. Panas ini akan semakin mempercepat oksidasi dan relaksasi mekanis, yang menyebabkan penurunan konduktivitas dan membentuk lingkaran setan “pemanasan $\rightarrow$ peningkatan resistansi $\rightarrow$ pembangkitan panas yang lebih parah,” yang pada akhirnya dapat menyebabkan kegagalan peralatan atau bahkan terbakar.
Penguji resistansi gelung HZ-5200 menggunakan sumber arus konstan arus tinggi dan metode pengukuran empat kawat Kelvin untuk mengukur resistansi kontak pada tingkat mikro-ohm dengan cepat dan akurat, membantu pengguna mendeteksi potensi masalah sebelum berkembang ke tahap yang tak terkendali. Penggunaan instrumen ini secara berkala untuk memeriksa resistansi kontak dapat secara efektif menilai kesehatan sambungan listrik, memberikan dasar yang andal untuk pemeliharaan peralatan preventif.
1.1 Karakteristik Kinerja
- Instrumen dapat dikontrol sepenuhnya melalui ponsel menggunakan perangkat lunak khusus. Data pengujian disimpan di ponsel dalam format tetap untuk memudahkan pengambilan data kapan saja.
- Berbagai fungsi perlindungan disertakan selama pengujian, seperti perlindungan terhadap putusnya kabel, kegagalan daya, dan panas berlebih pada daya.
- Teknologi manajemen daya cerdas memastikan instrumen selalu beroperasi pada daya minimum, secara efektif menghemat energi dan mengurangi pembangkitan panas.
- Tegangan keluaran tinggi dan rentang pengukuran yang luas.
- Arus uji berasal dari catu daya konstan arus tinggi berpresisi tinggi, tanpa memerlukan penyesuaian manual, dan pengujian berlangsung cepat serta akurat.
- Metode pengawatan empat terminal secara efektif menghilangkan pengaruh resistansi kabel uji pada hasil pengujian.
- Layar sentuh LCD berwarna beresolusi tinggi 7 inci, tampilan tetap jernih bahkan dalam cahaya kuat, pengoperasian layar sentuh penuh, dan peralihan bebas di antara berbagai bahasa.
- Instrumen memiliki jam kalender abadi bawaan dan memori saat daya mati (power-off memory), yang dapat menyimpan 9.999 set data uji untuk akses mudah kapan saja.
- Instrumen ini dilengkapi komunikasi Bluetooth, komunikasi RS232, komunikasi RS485, dan antarmuka USB untuk komunikasi komputer serta penyimpanan data flash disk USB.
- Dilengkapi dengan printer mini terpasang di panel yang dapat mencetak hasil pengukuran dalam bahasa Mandarin.
III. Indeks Teknis
- Arus uji: 5–200A
- Rentang pengukuran:
- $0 \sim 100\text{ m}\Omega$ (50A)
- $0 \sim 50\text{ m}\Omega$ (100A)
- $0 \sim 20\text{ m}\Omega$ (150A)
- $0 \sim 20\text{ m}\Omega$ (200A)
- Resolusi: Minimum $0,01\ \mu\Omega$
- Akurasi:$\pm(0,5\% \pm 0,2\ \mu\Omega)$
- Daya: 1000W
- Mode operasi: Pengukuran kontinu
- Catu daya operasional: AC 220V $\pm 10\%$ 50Hz
- Suhu operasional:$-20 \sim 50\text{ ℃}$
- Kelembapan relatif: Kurang dari atau sama dengan 90%, tanpa kondensasi.
- Dimensi eksternal:$360 \times 290 \times 170\text{ (mm)}$
- Berat: Unit utama 6,4 kg, kotak kabel 9 kg
V. Jaminan dan Layanan Purna Jual
Instrumen ini dilengkapi dengan garansi 1 tahun, beserta pemeliharaan seumur hidup dan dukungan teknis. Jika penguji mengalami masalah apa pun, silakan hubungi perusahaan kami segera, dan kami akan mengatur solusi tercepat.

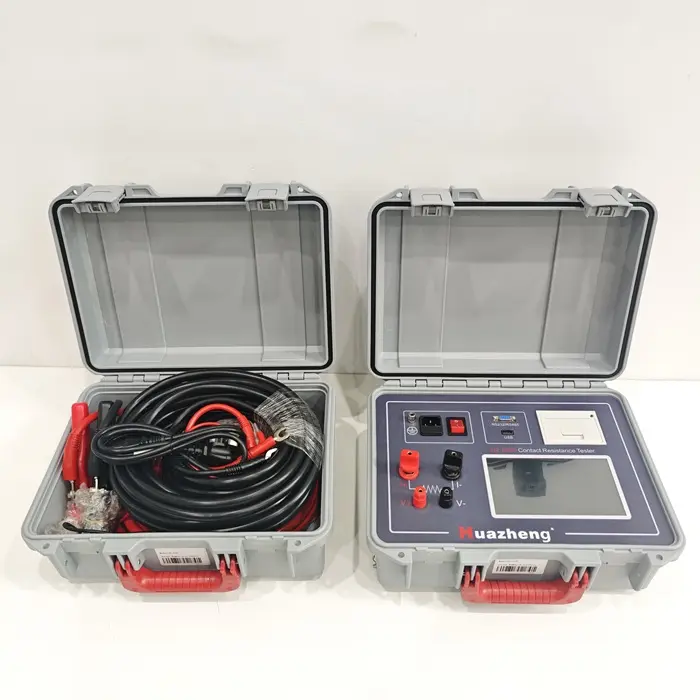

Packing List
No. | Item | Qty |
1 | Main engine | 1 |
2 | Red test line | I |
3 | Black test line | 1 |
4 | Power line | 1 |
5 | Ground lead | 1 |
6 | Fuse pipe | 2 |
7 | Print paper | 1 |
8 | Test sample（Standard resistance） | 1 |
9 | Serial port line | 1 |
