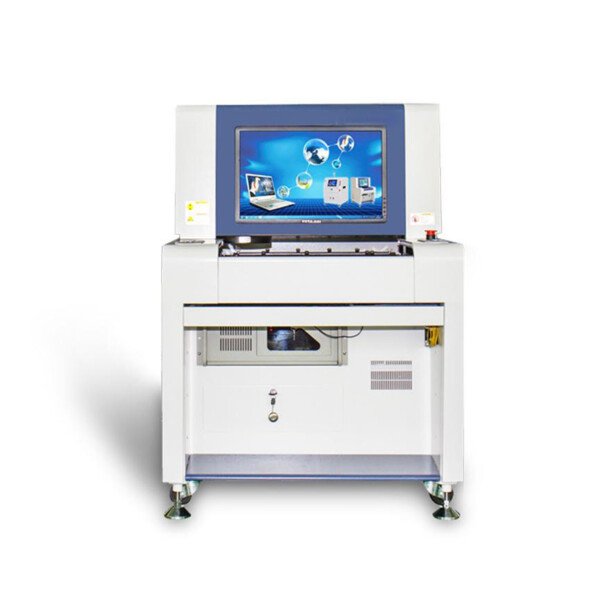

Jual Auto AOI Optical Inspection Test Device Off-line AOI Optical Inspection Tester Offline Optical Inspection Test Machine
Auto AOI Optical Inspection Test Device (Off-line AOI) adalah perangkat pengujian berbasis prinsip optik yang dirancang khusus untuk mendeteksi berbagai cacat umum dalam proses penyolderan PCB (Printed Circuit Board). Mesin ini mengombinasikan berbagai algoritma cerdas canggih—seperti weighted image difference analysis, perbandingan citra warna, ekstraksi fitur warna, analisis kesamaan, binarisasi, serta teknologi OCR/OCV—untuk memberikan hasil inspeksi berpresisi tinggi dengan kecepatan pemrosesan gambar per komponen (0201) kurang dari 10 ms.
Dilengkapi sistem kamera warna beresolusi tinggi, pencahayaan LED stroboskopik berbentuk cincin RGB, serta platform penggerak sumbu X/Y berbasis motor servo AC dengan akurasi pemosisian di bawah 10 mikron. Perangkat lunak sistem didukung pemrograman grafis (graphical programming), pustaka komponen bawaan (built-in component library), serta kemampuan belajar mandiri (self-learning) dari sampel OK untuk membuat gambar referensi secara otomatis.
Keunggulan Utama:
Multi-Algoritma Cerdas: Menggunakan kombinasi analisis perbedaan gambar berbobot dan ekstraksi fitur warna eksklusif untuk mendeteksi cacat secara akurat.
Cakupan Inspeksi Komprehensif: Mampu memeriksa kualitas cetak pasta solder (kehadiran, offset, kelebihan/kekurangan solder), cacat komponen (missing, skew, tombstoning, wrong component), hingga cacat sambungan solder (bridging, cold solder joints).
Sistem Mekanis Presisi Tinggi: Didukung motor servo AC pada platform X/Y dengan akurasi pemosisian $<10\mu\text{m}$ dan kecepatan gerak mencapai 700 mm/s.
Pemrograman Cepat & Fleksibel: Fitur pemrograman grafis dengan pembuatan inspection frame otomatis berdasarkan bentuk komponen, serta mendukung berbagai titik Mark.
Proteksi ESD Terpadu: Dilengkapi mat perlindungan ESD dan cincin pembumian ESD untuk mengamankan komponen elektronika sensitif.
Spesifikasi Teknis Utama:
Sistem Visi & Pencahayaan: Kamera warna (resolusi 20μm, kompatibel 15μm) | Sumber cahaya LED stroboskopik RGB ring-shaped.
Kapasitas Ukuran PCB: Ukuran $25 \times 25\text{ mm} \sim 480 \times 330\text{ mm}$ | Ketebalan 0.5 – 2.5 mm | Warpage $\pm 2\text{ mm}$.
Batas Ketinggian Komponen: Sisi TOP $\le 28\text{ mm}$, sisi BOT $<75\text{ mm}$ | Komponen terkecil chip 0201 (15μm).
Platform & Akurasi: Penggerak AC servo motor | Akurasi pemosisian $<10\mu\text{m}$ | Kecepatan gerak 700 mm/s.
Sistem Kontrol & Hardware: Industri PC (Intel dual-core, RAM 4GB, HDD 1TB) | Monitor LCD widescreen 22 inci | OS Windows 7.
Catu Daya & Fisik: AC 220V ±10%, 50/60Hz, daya terukur 600W | Dimensi $87 \times 104 \times 130\text{ cm}$ | Berat $\sim 310\text{ kg}$.
Bidang Penggunaan Utama:
Inspeksi kualitas produksi SMT (Surface Mount Technology) di lini perakitan PCB elektronik, industri otomotif, telekomunikasi, dan manufaktur perangkat keras komputer.
