Karakteristik Fungsional Utama
- Tester hipot DC mengadopsi teknologi PWM frekuensi tinggi untuk melakukan penyesuaian loop tertutup dengan stabilitas tegangan tinggi, faktor riak (ripple factor) kecil, serta sirkuit proteksi yang cepat dan andal. Generator ini mampu menahan pelepasan langsung (direct discharge) oleh perangkat berkapasitas besar. Ukurannya kecil, berbobot ringan, serta sangat praktis untuk penggunaan di lapangan.
- Rentang penuh pengaturan tegangan linier yang mulus, dengan akurasi regulasi tegangan kurang dari $0.1\%$; akurasi pengukuran tegangan $0.5\%$, resolusi $0.1\text{ kV}$; akurasi pengukuran arus $0.5\%$, resolusi minimum: kotak kontrol $1\ \mu\text{A}$, arus tahan goncangan $0.1\ \mu\text{A}$.
- Generator menggunakan catu daya AC 220V (AC $220\text{V}\pm10\%$, $50\text{ Hz}\pm1\%$), faktor riak kurang dari $0.5\%$, dan dapat digunakan di lapangan dalam segala kondisi cuaca (all-weather).
- Pengali tegangan tinggi (high voltage multiplier) menggunakan bahan DuPont untuk enkapsulasi padat penuh (full solid encapsulation), mengatasi ketidaknyamanan yang ditimbulkan oleh peralatan berbahan isi udara dan oli. Basis yang luas serta tabung luar berkualitas ringan menjadikannya berdiri lebih stabil dan lebih mudah untuk pemeliharaan.
- Tombol sakelar tegangan MOA $75\%$, pengujian arrester menjadi lebih sederhana dan praktis.
- Fungsi pengaturan tegangan lebih (over-voltage) menampilkan nilai tegangan lebih selama proses regulasi; perlindungan sempurna terhadap pelepasan tegangan lebih, arus lebih, dan hubungan pendek. Alat ini merupakan pendamping terbaik untuk eksperimen kabel.

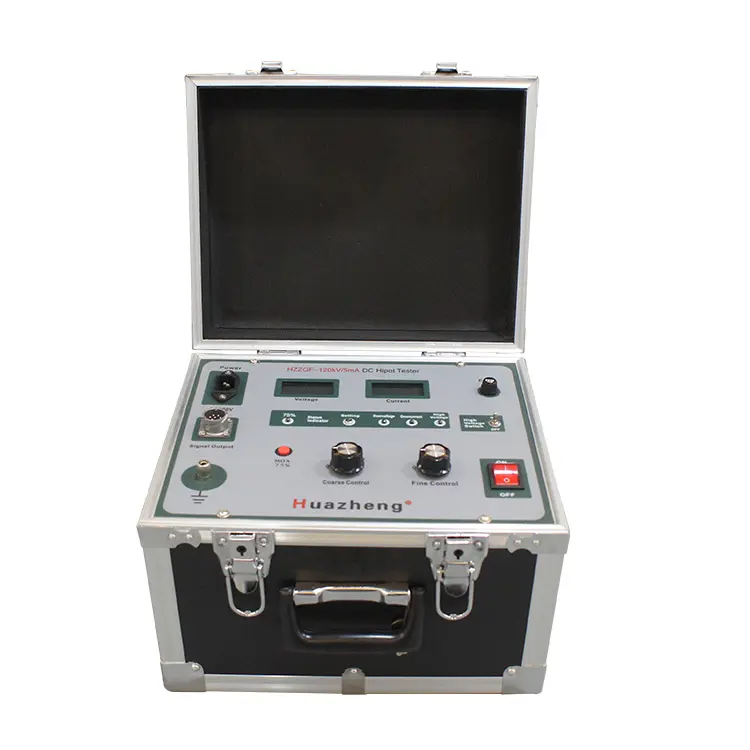

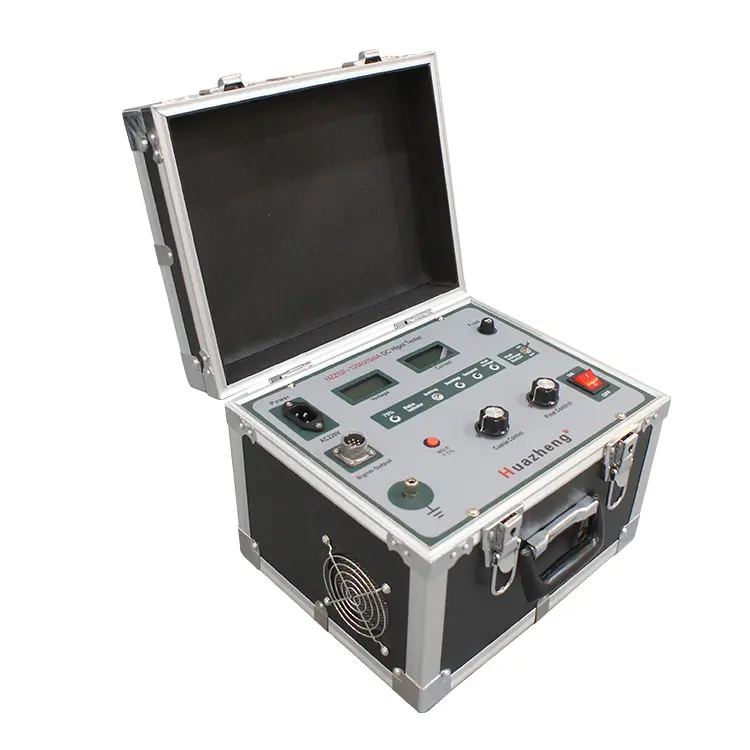

- Fungsi proteksi pemutusan jalur (break line) dan start potensial non-nol yang sempurna melindungi operator dan sampel setiap saat. Produk ini memiliki desain menyeluruh berupa kotak kontrol tahan goncangan, desain panel yang ringkas dan jelas, serta panduan suara untuk pengoperasian.
Model Produk dan Parameter Teknis
| Tegangan / Arus (KV/mA) | Kotak Kontrol (Control Box) Ukuran & Berat | Unit Tegangan Tinggi (High-Voltage Unit) Ukuran, Berat & Tegangan Pengenal |
| 60/2-5 | $310 \times 250 \times 230\text{ mm}$
$5\text{ kg}$ | $470 \times 260 \times 220\text{ mm}$
$6\text{ kg}$
Pengenal: $60\text{ KV}$ |
| 80/2-5 | $310 \times 250 \times 230\text{ mm}$
$6\text{ kg}$ | $490 \times 260 \times 220\text{ mm}$
$8\text{ kg}$
Pengenal: $80\text{ KV}$ |
| 100/2-5 | $310 \times 250 \times 230\text{ mm}$
$6\text{ kg}$ | $550 \times 260 \times 220\text{ mm}$
$8\text{ kg}$
Pengenal: $100\text{ KV}$ |
| 100/10 | $310 \times 250 \times 230\text{ mm}$
$7\text{ kg}$ | $600 \times 260 \times 220\text{ mm}$
$10\text{ kg}$
Pengenal: $100\text{ KV}$ |
| 120/2-5 | $310 \times 250 \times 230\text{ mm}$
$7\text{ kg}$ | $600 \times 260 \times 220\text{ mm}$
$10\text{ kg}$
Pengenal: $120\text{ KV}$ |
| 200/2-5 | $310 \times 250 \times 230\text{ mm}$
$8\text{ kg}$ | $1000 \times 280 \times 270\text{ mm}$
$20\text{ kg}$
Pengenal: $200\text{ KV}$ |
| 300/2-5 | $310 \times 250 \times 230\text{ mm}$
$9\text{ kg}$ | $1300 \times 280 \times 270\text{ mm}$
$22\text{ kg}$
Pengenal: $300\text{ KV}$ |
- Polaritas keluaran: Polaritas negatif, start tanpa tegangan, penyesuaian kontinu linier.
- Catu daya kerja: $50\text{ Hz}$, $\text{AC } 220\text{V}\pm10\%$.
- Galat tegangan: $0.5\% \pm 2$, resolusi minimum $0.1\text{ KV}$.
- Galat arus: $0.5\% \pm 2$, resolusi minimum $0.1\ \mu\text{A}$.
- Faktor riak: Lebih baik dari $0.5\%$.
- Stabilitas tegangan: Fluktuasi acak, perubahan jaringan $10\%$, fluktuasi $\le 0.5\%$.
- Cara kerja: Kerja intermiten, kurang dari $30\text{ menit}$ di bawah beban pengenal.
- Kondisi kerja: Suhu: $0-40^\circ\text{C}$, kelembapan: kurang dari $90\%$.
- Kondisi penyimpanan: Suhu: $-10^\circ\text{C} \sim 40^\circ\text{C}$, kelembapan: kurang dari $90\%$.
- Ketinggian tempat: Lebih rendah dari $3000\text{ m}$.(Catatan: Ukuran = diameter perisai penyeimbang / grading shield diameter ($R$) $\times$ silinder insulasi ($r$) $\times$ tinggi total ($H$))

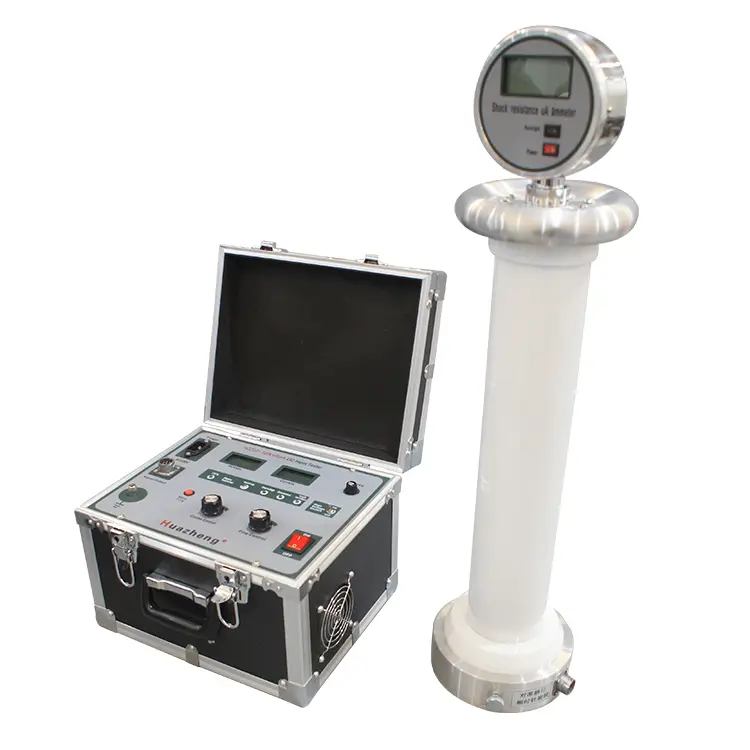

Diagram Rangkaian dan Model Produk Tester Hipot DC
Tindakan Pencegahan Keselamatan
- 1. Saat memasang atau melepas colokan, pegang erat cincin logam pada colokan tersebut. Dilarang keras menarik kabel secara langsung untuk mencabutnya.
- 2. Demi keselamatan personel yang melakukan pelepasan muatan (discharging), batang pembuang muatan (discharging pole) harus terpasang dengan kuat dan andal (komponen meliputi: 1. Soket ground, 2. Ujung pelepas muatan, 3. Kabel ground). Saat membuang muatan, posisikan kabel agak miring ke bagian belakang guna menghindari terjadinya loncatan api (flashover) antara ground dan sampel.
- 3. Sakelar utama daya (power main switch): Hindari menggunakan sakelar ini untuk langsung mematikan tegangan tinggi; selalu matikan tombol tegangan tinggi terlebih dahulu sebelum mematikan daya.
- 4. Sakelar tegangan tinggi (high voltage switch): Saat menaikkan tegangan, nyalakan sakelar tegangan tinggi ini. Setelah pengujian selesai, matikan sakelar ini terlebih dahulu, baru kemudian matikan sakelar daya utama.
- 5. Perhatikan tegangan catu daya saat mengoperasikan perangkat. Setelah pengujian selesai, pastikan objek uji dibiarkan melakukan pelepasan muatan secara penuh selama 1 menit.
