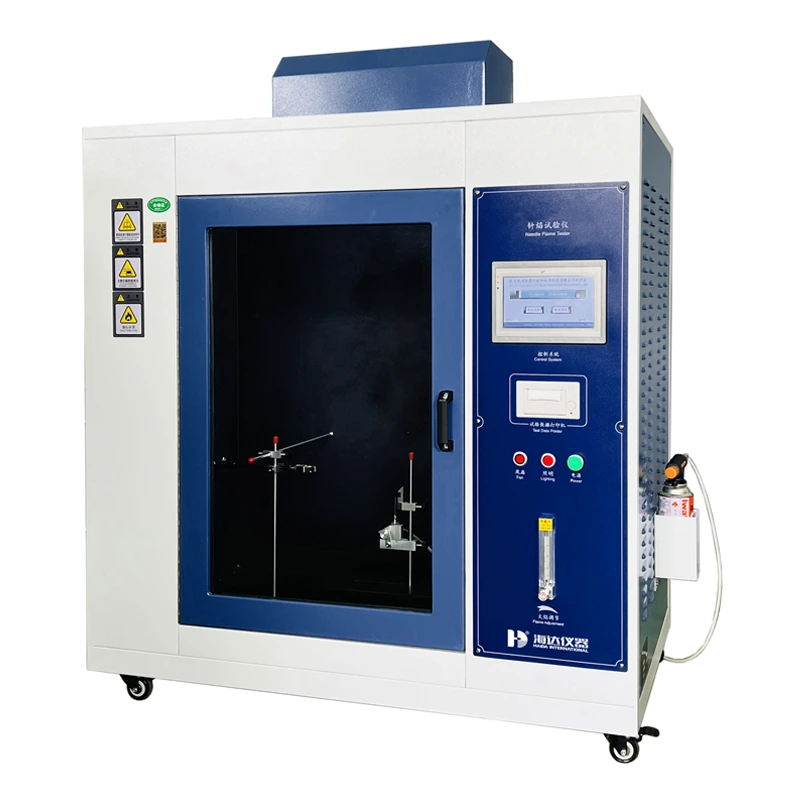

Needle Flame Test Instrument
Needle Flame Test Instrument adalah alat pengujian yang digunakan untuk mengevaluasi risiko kebakaran pada peralatan listrik, elektronik, serta material isolasi akibat paparan nyala api kecil yang menyerupai sumber penyalaan dari komponen yang mengalami gangguan. Pengujian dilakukan dengan menggunakan nyala api berbentuk jarum (needle flame) yang diaplikasikan pada spesimen selama waktu tertentu untuk menilai karakteristik penyalaan, waktu pembakaran, dan kemampuan material dalam memadamkan api secara mandiri.
Dilengkapi dengan burner needle flame presisi, sistem kontrol waktu otomatis, ruang uji tertutup, serta panel kontrol digital, Needle Flame Test Instrument mampu menghasilkan pengujian yang akurat dan konsisten. Alat ini banyak digunakan dalam industri elektronik, kelistrikan, plastik, laboratorium pengujian, dan lembaga sertifikasi untuk memastikan produk memenuhi persyaratan keselamatan kebakaran sesuai standar internasional seperti IEC 60695-11-5, IEC 60695-2-2, GB/T 5169.5, dan standar fire hazard testing terkait lainnya.
Standar Pengujian
Peralatan ini memenuhi berbagai standar internasional yang digunakan untuk mengevaluasi ketahanan material terhadap nyala api jarum (needle flame) pada produk listrik, elektronik, komponen isolasi, serta peralatan rumah tangga. Pengujian ini digunakan untuk mensimulasikan risiko kebakaran akibat percikan api kecil atau kondisi gangguan listrik.
Standar Kepatuhan
IEC 60695-11-5 – Fire Hazard Testing – Needle-Flame Test Method
Standar internasional yang menetapkan metode pengujian menggunakan nyala api jarum untuk mengevaluasi risiko penyalaan pada produk listrik dan elektronik.GB/T 5169.5 – Fire Hazard Testing for Electric and Electronic Products – Needle Flame Test Method
Standar nasional Tiongkok yang setara dengan IEC 60695-11-5 untuk pengujian ketahanan api komponen listrik dan elektronik.IEC 60884-1 – Plugs and Socket-Outlets for Household and Similar Purposes
Mencakup persyaratan keselamatan, termasuk ketahanan terhadap bahaya kebakaran pada steker dan stopkontak.GB 2099.1 – Plugs and Socket-Outlets for Household and Similar Purposes
Standar Tiongkok untuk pengujian keselamatan steker dan stopkontak rumah tangga.VDE 0620
Standar Jerman untuk pengujian keselamatan dan ketahanan api pada perangkat sambungan listrik.IEC 60335-1 – Household and Similar Electrical Appliances – Safety Requirements
Digunakan untuk mengevaluasi keselamatan peralatan listrik rumah tangga, termasuk pengujian ketahanan terhadap penyalaan.GB 4706.1 – Safety of Household and Similar Electrical Appliances
Standar keselamatan peralatan rumah tangga yang mencakup pengujian risiko kebakaran.UL 60065 – Audio, Video and Similar Electronic Apparatus Safety Requirements
Standar keselamatan untuk peralatan audio, video, dan elektronik yang mencakup evaluasi ketahanan api material.
Spesifikasi Produk
| Model | 6012-HD |
| Chamber Volume | ≥0.5 m³, with glass observation door |
| Internal Illuminance | <20 Lux |
| Fuel | Butane gas (≥95% purity); no air ingress into burner tube (user-provided) |
| Burner Specifications | Length: ≥35mm; Inner diameter: Ø0.5mm±0.1mm; Outer diameter: ≤Ø0.9mm. |
| Flame Height | Adjustable: 12mm±1mm (includes measuring gauge). |
| Flame Temperature | 100°C±5°C to 700°C±3°C in 23.5±1 seconds. K-type armored thermocouple (Ø0.5mm, imported); optional calibration device included. |
| Temperature Display | Range: 0–1000°C; Resolution: 1°C |
| Timer | Adjustable: 0–99 minutes 99 seconds; Resolution: 0.01s; Configurable ignition/duration recording. |
| Drive Mechanism | Motorized |
| Key Features | Automated control: Burner moves to sample position, shuts off gas post-test, and retracts. 3D-adjustable fixture, integrated ventilation/lighting, and user-friendly operation. |
| Power Supply | AC 220V, 50Hz |
