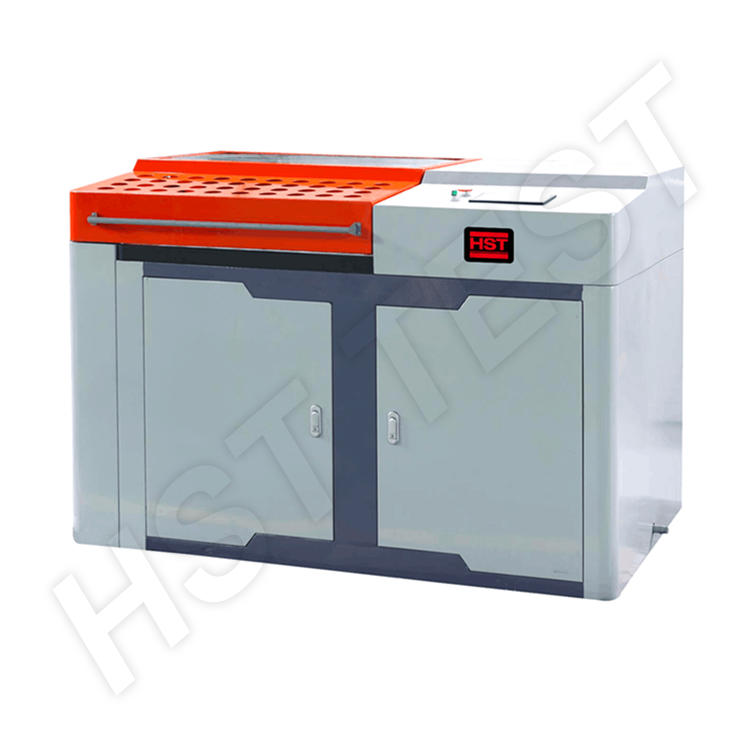

HST-BTG60 ISO 8491 Steel Pipe Bending Testing Machine
Aplikasi
HST-GGW-60H Steel Pipe Bending Testing Machine adalah peralatan khusus yang digunakan untuk melakukan pengujian tekuk bidang (plane bending test) pada pipa baja logam, termasuk pipa baja las (welded steel pipe) dan pipa baja fluida bertekanan rendah (low pressure fluid steel pipe).
Mesin ini digunakan untuk mengevaluasi kemampuan deformasi, fleksibilitas, kekuatan tekuk, serta kualitas material dan sambungan las pada pipa baja melalui proses pembengkokan tanpa merusak struktur utama material.
Dengan sistem kontrol manual dan otomatis, mesin mampu melakukan pengujian tekuk dengan pengaturan sudut yang presisi serta tampilan sudut secara real-time. Peralatan ini banyak digunakan pada laboratorium pengujian material, industri pipa baja, manufaktur logam, konstruksi, dan lembaga penelitian.
Standar Pengujian
- ISO 8491:1998 – Metallic materials — Tube (in full section) — Bend test
- ISO 5173:2023 – Destructive tests on welds in metallic materials — Bend tests
- ASTM A370-22 – Standard Test Methods and Definitions for Mechanical Testing of Steel Products
Parameter Teknis
| Parameter | Spesifikasi |
|---|---|
| Model | GGW-60H |
| Rentang Diameter Nominal Pipa Baja (DN) | DN6 (Φ10.2), DN8 (Φ13.5), DN10 (Φ17.2), DN15 (Φ21.3), DN20 (Φ26.9), DN25 (Φ33.7), DN32 (Φ42.4), DN40 (Φ48.3), DN50 (Φ60.3) |
| Sudut Tekuk Pipa Baja | 0° – 90° (dapat diatur bebas) |
| Sudut Tekuk Custom | 0° – 180° |
| Kecepatan Operasi Roller | ≤1.4 r/min |
| Akurasi Kontrol Sudut Tekuk | ±1.5° |
| Radius Sleeve Tekuk Pipa | 6 kali diameter pipa |
| Radius Roda Tekuk | R5, R6.8, R8.6, R10.7, R13.5, R16.9, R21, R24.2, R30.2 |
| Metode Kontrol Pengujian | Manual & Otomatis |
| Daya Motor | 1.5 kW |
| Dimensi Mesin | 970 × 760 × 1170 mm |
| Berat Mesin | 700 kg |
Metode Kontrol Pengujian
1. Kontrol Manual
Pengoperasian dilakukan secara manual oleh operator, dengan pengaturan sudut tekuk dikontrol langsung selama proses pembengkokan spesimen.
2. Kontrol Otomatis
Sistem mengontrol proses tekuk secara otomatis. Operator dapat mengatur sudut tekuk yang diinginkan, sudut akan tampil secara berkala selama proses berlangsung, dan mesin akan berhenti otomatis ketika mencapai sudut yang telah ditentukan.
