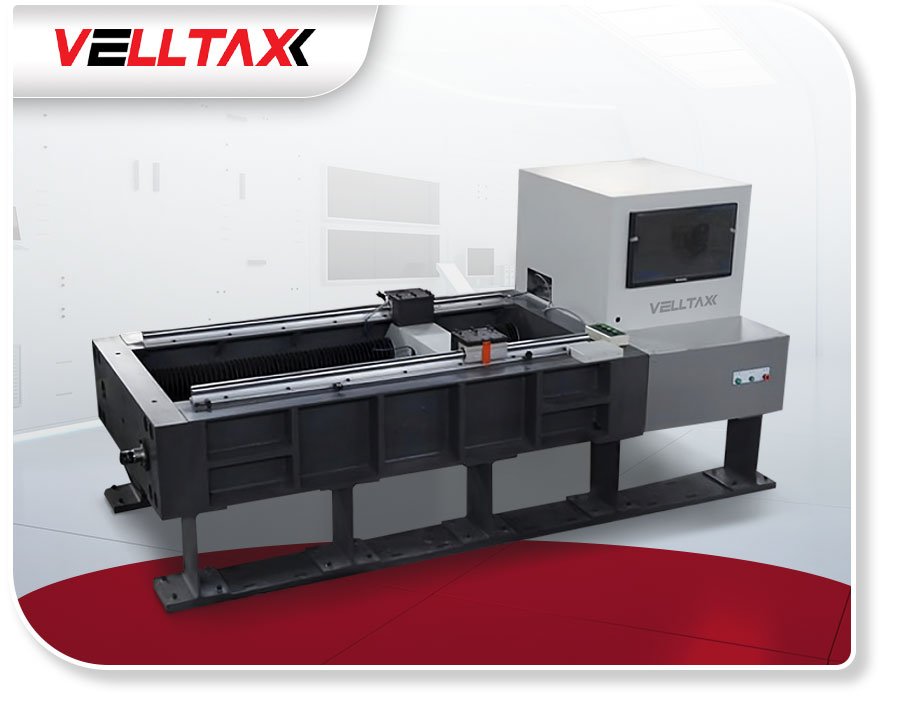

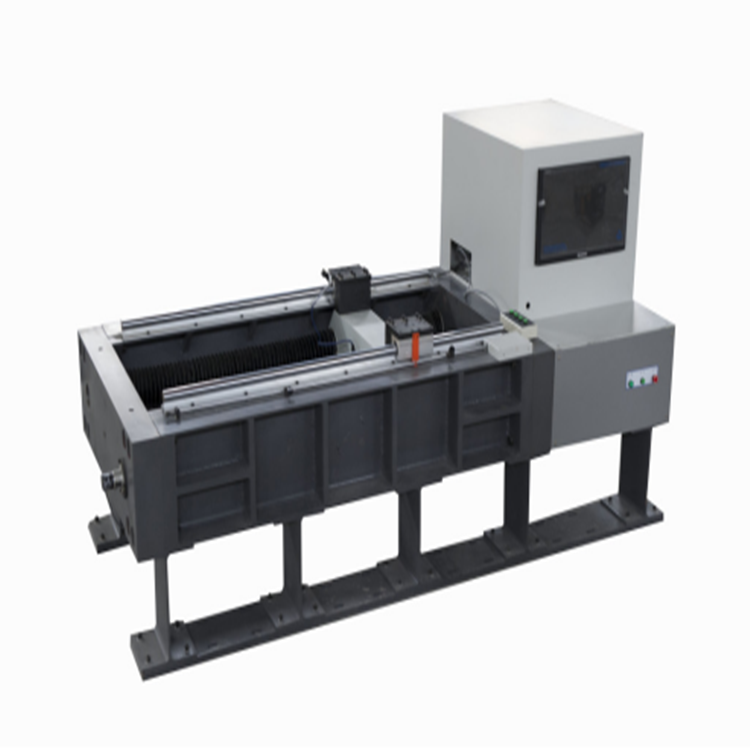

WDL Horizontal Electronic Tensile Testing Machine
Aplikasi | Electronic Tensile Testing Machine
Electronic Tensile Testing Machine terdiri dari tiga bagian utama, yaitu: host (mesin utama), sistem penggerak (drive system), dan sistem kontrol serta pengukuran berbasis komputer. Mesin ini mampu melakukan pengambilan data uji secara otomatis serta pengendalian proses pengujian secara otomatis dan presisi.
Rangka mesin menggunakan struktur H-frame dari baja berkekuatan tinggi, dengan sistem pengukuran gaya menggunakan load sensor, serta pengukuran perpindahan menggunakan encoder. Semua data pengujian seperti gaya tarik (load), kurva uji (test curve), dan hasil data eksperimen ditampilkan secara real-time melalui komputer dan diproses secara otomatis sesuai metode pengujian yang telah ditentukan.
Sistem penjepitan spesimen menggunakan metode bolt (baut) sehingga memberikan kekuatan penjepitan yang stabil saat pengujian.
| Parameter | Spesifikasi |
|---|---|
| Model | WDL-50 / 100 / 200 / 300 kN |
| Kapasitas beban maksimum | 50 / 100 / 200 / 300 kN |
| Struktur | Rangka baja H-section penuh |
| Metode kontrol | Stress control, deformation control, displacement control, closed-loop & programming control |
| Kelas akurasi | Class 1 |
| Rentang pengukuran gaya | 2% – 100% FS |
| Kesalahan relatif gaya | ≥ ±1% |
| Resolusi tampilan gaya | 1/20000 |
| Rentang pengukuran deformasi | 2% – 100% FS |
| Resolusi deformasi | 1/20000 |
| Kesalahan deformasi | ≥ ±0.5% |
| Resolusi perpindahan | 0.01 mm |
| Kesalahan perpindahan | ≥ ±0.5% |
| Ruang tarik efektif | 0 – 4500 mm |
| Jarak efektif rangka kiri-kanan | 750 mm (atau sesuai permintaan) |
| Kecepatan crosshead | 0.05 – 500 mm/min |
| Metode penjepitan | Bolt method |
| Fixture kompresi | Ø100 mm |
| Daya listrik | 220V / 50Hz / 3 phase 4 wire |
