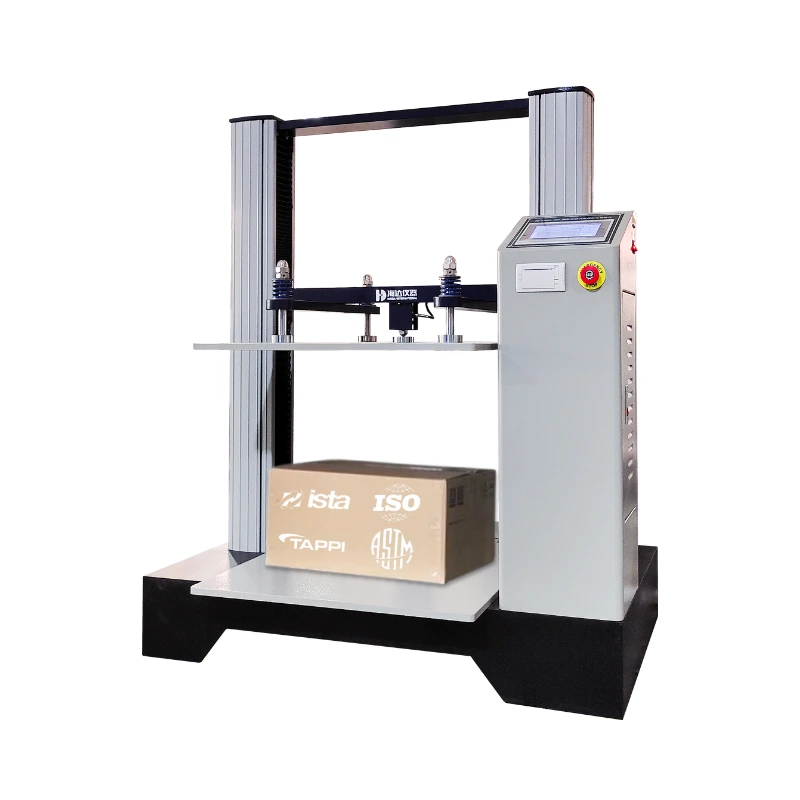

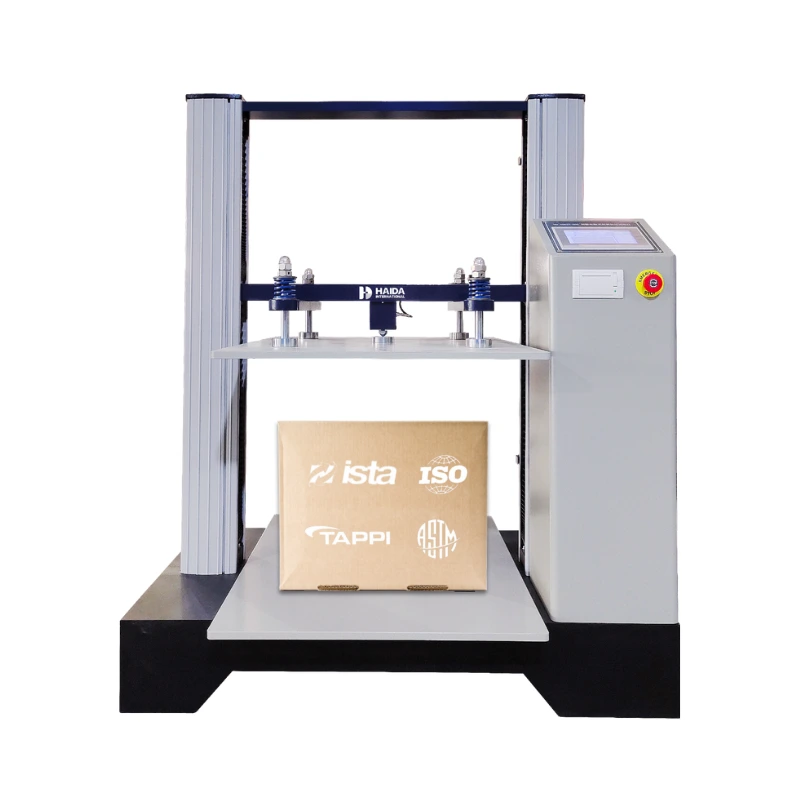

Corrugated Box Compression Tester
Alat Uji Kompresi Kotak dari HAIDA adalah mesin yang andal dan akurat yang dirancang khusus untuk menguji kinerja kompresi karton. Mesin ini cocok untuk uji kompresi, uji deformasi, dan uji penumpukan pada karton bergelombang, kotak sarang lebah, serta kemasan lainnya.
Selain itu, alat ini juga dapat digunakan untuk pengujian kompresi wadah (seperti drum plastik untuk minyak goreng, air mineral), tabung kertas, kotak kertas, kaleng kertas, drum wadah, dan sebagainya.
Keunggulan Produk
- Memenuhi standar internasional: ISO 12048, ISTA 6-Amazon, TAPPI T804, dan standar terkait lainnya.
- Sistem kontrol cerdas dengan layar sentuh 7 inci dan perangkat lunak Haida.
- Dilengkapi Emergency Stop (E-Stop) untuk keamanan operator dan mesin.
- Menggunakan bearing presisi tinggi untuk performa yang stabil dan akurat.
- Struktur dengan paralelisme tinggi (High Parallelism) untuk hasil pengujian yang lebih akurat.
Karakteristik Produk
- Metode pengujian standar untuk mengevaluasi kekuatan dan integritas struktural karton bergelombang (corrugated box) serta berbagai jenis material kemasan lainnya.
- Berfungsi sebagai alat penting untuk kontrol kualitas dan evaluasi performa dalam industri kemasan.
- Dilengkapi sistem dual display dan dual control melalui Touch Screen dan komputer.
- Memiliki fitur perlindungan batas langkah (stroke limit protection), perlindungan beban berlebih (overload protection), dan indikator kesalahan (fault prompt) untuk meningkatkan keamanan pengguna.
- Menggunakan pelat kompresi baja A3 solid dengan tingkat paralelisme dan stabilitas yang tinggi.
- Dilengkapi perangkat lunak pengujian yang dikembangkan oleh Haida untuk memenuhi berbagai kebutuhan pengujian.
- Jarak kompresi dapat dikurangi hingga 0 mm (dari sebelumnya 15 mm), sehingga cocok untuk pengujian sampel berukuran kecil.
- Mampu menguji karton dengan berbagai ukuran, termasuk ukuran sangat besar dan sangat kecil, dalam satu mesin.
Spesifikasi :
| Item | HD-A502S-900 | HD-A502S-1200 | HD-A502S-1500 |
| Max. Force | 10KN(1000 kg ,2205lb) | 20KN(2000 kg, 4409lb) | 50KN(5000kg,11023lb) |
| Load cell | 1 load cell for highest accuracy | ||
| Control system | Dual control (Computer control with Windows mode+Touch screen control ) | ||
| Servo Motor | 400W | 750W | |
| Servo Driver | 400W | 750W | |
| Screws | Ball screws(Double ball guide rod design, high transmission accuracy, high transmission power efficiency) | ||
| Force reading | Gf, kgf, Ibf, N, KN, T etc | ||
| Load cell Resolution | 1/250,000 | ||
| Load Precision | within ±0.5% | ||
| Effective test area (L x W x H) | 700x900x900mm | 1000x1200x1000mm | 1300x1500x1500mm |
| Compression Stroke | 0~900mm | 0~1000mm | 0~1500mm |
| Lift speed | 0.1~200mm/min | ||
| Software | Mtest HD-002-A(Independent R&D) | ||
| Data display | Load, displacement, speed, loading rate and elapsed time | ||
| Safety features | E-Stop
Over-load protection Upper and lower limit switches Load sensor with automatic retreat |
||
| Report items | Serial number, peak value, average value, set pressure holding value, pressure holding time | ||
| Electrical Supply | 1phase, AC 220V, 500W, 50HZ | 1phase, AC 220V,550W,50HZ | 1phase, AC 220V,900W,50HZ |
| Overall Dimensions (L x W x H) | Approx.1510x1200x1645mm | Approx.1510x1200x1645mm | Approx.1865mmx1500mmx2235mm |
| Weight | Approx.350kg(772lb) | Approx.670kg(1477lb) | Approx. 1000kg(2205lb) |
| Operation Temperature and relative humidity | 10℃~40℃, 30~80% | ||
