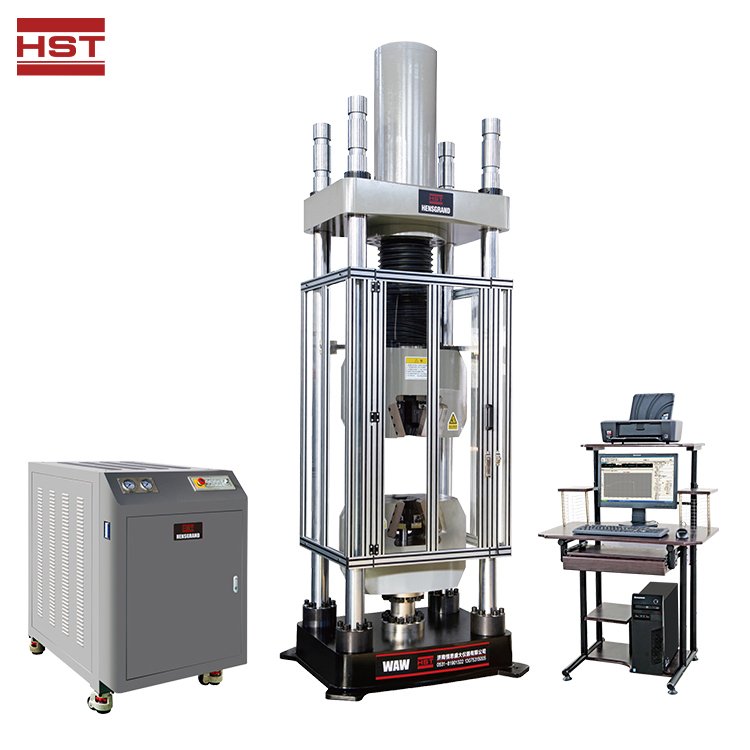

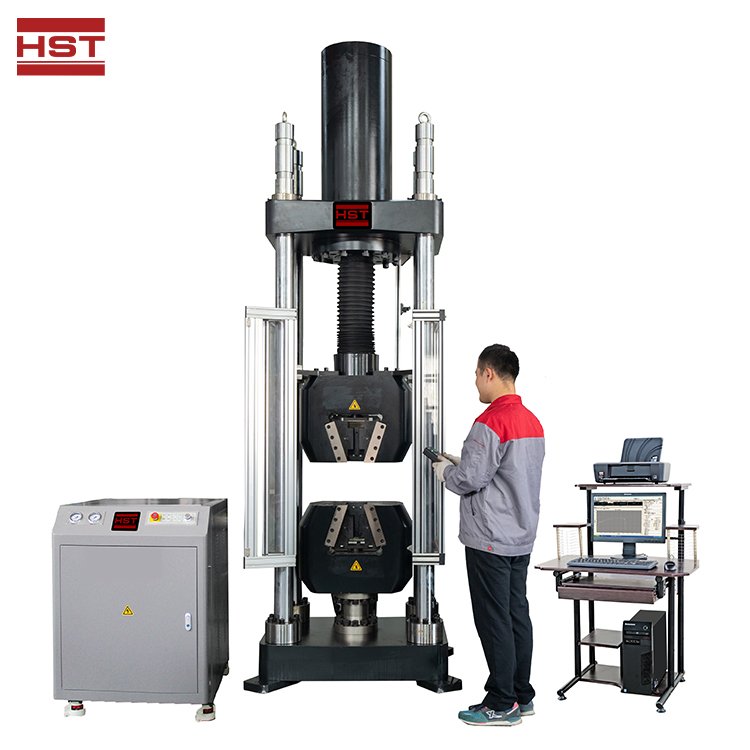

Mesin Uji Kekuatan Tarik Strand PC Servo Elektro-Hidraulik WAW-F
Aplikasi:
Mesin Uji Universal Seri WAW-F dirancang dengan satu ruang pengujian (single workspace). Mesin ini dapat digunakan untuk melakukan pengujian tarik, tekan, lentur, dan geser.
Pengukuran gaya dilakukan menggunakan load cell, sehingga menghasilkan pengukuran yang akurat dan andal. Dengan langkah aktuator (actuator stroke) yang panjang, mesin ini cocok digunakan untuk menguji spesimen standar, spesimen berdimensi panjang, serta spesimen dengan nilai perpanjangan (elongasi) yang besar.
Standar:
ASTM E4, ISO7500-1, EN10002-2, BS1610, DIN 51221, ASTM E8, ASTM A370, ASTM 615, ISO 6892-1, ISO 146303, ISO 156301, BS 4449.
Spesifikasi:
| MODEL | WAW-300F | WAW-600F | WAW-1000f |
| Max. Load capacity(kN) | 300 | 600 | 1000 |
| Structure | Fourcolumn | ||
| Accuracy of testing load(%) | ±0.5 | ||
| Accuracy of deformation(%) | ±0.5 | ||
| Test Range | 1%-100% | ||
| Deformation measurement range | 1%-100% | ||
| Posion rising speed（mm/min） | 0-250 | 0-250 | 0-150 |
| Piston descending speed（mm/min） | 0-250 | 0-250 | 0-180 |
| Test Force Loading Rate Range | 0.02%-2%FS/s | ||
| Max. Tensile space(mm) | 400 | 580 | 700-1000 |
| Max. Compression space(mm) | 300 | 460 | 520 |
| Actuator stroke(mm) | 370 | 580 | 650 |
| Max. Loading speed(mm/min) | 100 | 100 | 75 |
| Distancebetweencolumns(mm) | 500 | 490×330 | 660×400 |
| Clamping method | Hydraulic Automatic Clamp With Wedge Grip | ||
| Round insert(mm) | Ф10-32 | Ф10-40 | Ф13-Ф26；Ф26-Ф40 |
| Flat insert(mm) | 2-25 | 2-30 | 2-40；40-60 |
| Compression Platens(mm) | 240*240 | 240*240 | 240*240
240*240 |
| Dimensions of load frame(mm) | 880x630x2980 | 880x630x2980 | 980x720x3530 |
| Weight(kg) | 1500 | 3000 | 5000 |
