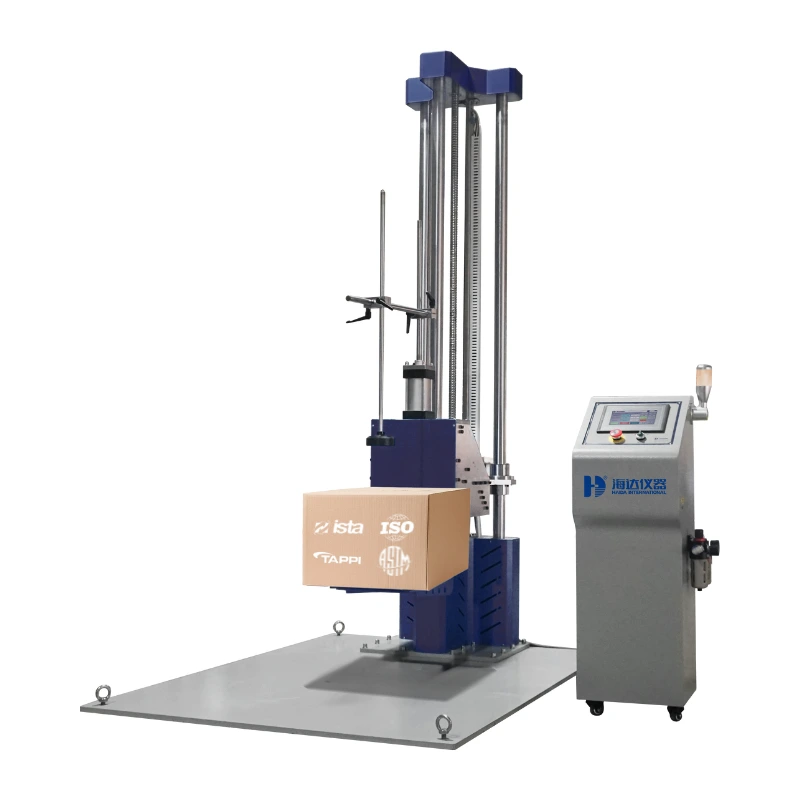

Pneumatic Single-Wing Drop Tester
Aplikasi:
Alat Uji Jatuh Sayap Tunggal Pneumatik cocok untuk menguji kerusakan kemasan produk saat terjatuh, serta menilai ketahanan terhadap benturan selama pengangkutan dan penanganan.
Mesin ini dapat melakukan uji jatuh bebas pada permukaan, sudut, dan tepi kemasan. Mesin ini dilengkapi dengan layar ketinggian digital dan encoder untuk pemantauan ketinggian, sehingga dapat memberikan data ketinggian jatuhnya produk secara akurat.
Fitur Produk
- Menggunakan struktur single-arm dan three-column yang dilengkapi fungsi reset pneumatik, kontrol jatuh pneumatik, serta sistem pengangkatan elektrik.
- Dilengkapi perangkat buffer/peredam benturan untuk mengurangi kerusakan pada komponen mesin akibat dampak dari dudukan sampel, sehingga memperpanjang usia pakai alat.
- Menggunakan sistem penggerak screw drive sebagai pengganti transmisi rantai konvensional, sehingga menghasilkan stabilitas yang lebih baik dan akurasi pengujian yang lebih tinggi.
- Dilengkapi layar sentuh (touch screen) dan kontrol PLC, memungkinkan pengaturan ketinggian uji, jumlah pengujian jatuh, dan parameter lainnya dengan mudah.
- Memiliki fitur perlindungan batas langkah (stroke limit protection) dan perlindungan kebocoran listrik (leakage protection) untuk memastikan keamanan pengoperasian.
- Rentang ketinggian jatuh dapat diatur dari 300 mm hingga 1800 mm.
Standar :
ISO 2248, GB/T 4857.5-1992, JIS Z0202-1994.
Spesifikasi :
|
Item |
Description |
| Control method | PLC control |
| Display method | Touch screen display |
| Drop height | 300-1800mm |
| Height error | ≤1% |
| Max. weight of sample | 0~100kg |
| Arm size | 273mm x440mm(L*W) |
| Max. size of sample for face |
800×800×700mm (L*W*H) |
| Max. size of sample for Edge |
800×800×700mm (L*W*H) |
| Max. size of sample for Angle |
550×550×500mm (L*W*H) |
| Motor | 200W adjustable-speed motor |
| Dimension | 1200×1700×2400mm (L*W*H) |
| Weight | Approx 600 kg |
| Air source | ≥0.6Mpa |
| Power | 1∮ AC220V,250W |
