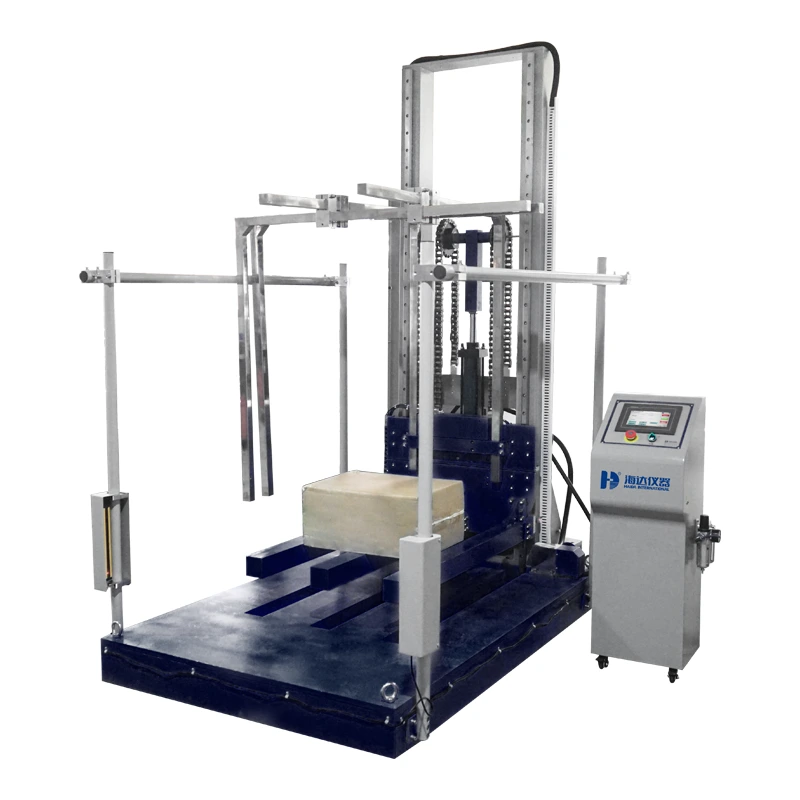

Paper Packaging Zero Drop Test Machine
Aplikasi:
Alat Uji Jatuh Zero Drop terutama digunakan untuk mengevaluasi kerusakan akibat benturan jatuhan pada kemasan selama proses pengangkutan, bongkar muat, serta untuk menilai ketahanan benturan kemasan dan kelayakan desain kemasan selama proses pengangkutan, terutama untuk uji jatuhan pada kemasan berukuran besar.
Alat Uji Jatuh HD-A520-3 terutama digunakan untuk menguji sudut, permukaan, dan sudut-sudut kemasan. Mesin ini memungkinkan pengaturan ketinggian jatuh secara bebas, sehingga sampel dapat jatuh bebas secara instan.
Standar :
ISTA, ISO 2248-1985, GBT 4857.5-92
Fitur Produk
Fitur Perangkat Keras (Hardware)
- Struktur mesin terbuat dari baja kotak tebal, baja kanal (channel steel), dan baja solid untuk mencegah pergeseran saat pengujian serta memastikan stabilitas yang tinggi.
- Menggunakan proses pengecatan semprot (paint spraying) dengan ketahanan korosi yang baik dan tampilan yang lebih menarik.
- Dilengkapi dudukan berbentuk E (E-shaped bracket) dengan kapasitas beban hingga 500 kg.
- Menggunakan cable displacement encoder untuk memberikan umpan balik ketinggian secara real-time sehingga akurasi data pengujian tetap terjaga.
- Mengadopsi kombinasi silinder hidrolik dan silinder pneumatik untuk menghasilkan kinerja yang lebih efisien.
- Dilengkapi sistem anti-secondary impact pada pelat dasar untuk mencegah benturan kedua setelah dudukan beban menyentuh dasar pengujian, sehingga hasil pengujian lebih akurat.
- Kapasitas beban maksimum ≤ 500 kg.
- Rentang ketinggian jatuh 0–1000 mm.
Fitur Perangkat Lunak (Software)
- Menggunakan kontrol program PLC berbasis layar sentuh (touch screen) yang mudah dioperasikan.
- Dilengkapi fitur cerdas seperti perlindungan batas gerak (limit protection), perlindungan beban berlebih (overload protection), dan sistem kembali otomatis (automatic return) untuk meningkatkan keamanan pengoperasian.
- Memiliki sistem alarm kesalahan (fault alarm) untuk memberikan peringatan saat terjadi kondisi abnormal dan menjaga keamanan selama pengujian.
|
Item |
Description |
|
Sample max. load |
500KG |
|
Sampl type |
Applicable to all kinds of packaging materials/ refrigerators/ tables and chairs/cases/etc |
|
Control mode |
Touch Screen |
|
Max.sample size for face |
1200*1200*1200mm (L*W*H) |
|
Max.sample size for Edge&Corner |
800*800*800mm (L*W*H) |
|
Drop height |
0 -1000mm (Adjustable) |
|
Test speed |
2m/min |
|
E-shaped bracket interval |
220mm |
|
Drop test |
Corners, edges , faces of sample |
|
Drive mode |
Hydraulic cylinder and Air cylinder |
|
Hydraulic unit combination |
1.5kW (2HP) 40L fuel tank |
|
Protection device |
Induction type protection device |
|
Panel material |
45# steel, solid steel plate |
|
Arm material |
45# steel |
|
Operate mode |
Circuit board control |
|
Drop method |
Electromagnetic and pneumatic comprehensive support |
|
Package Weight |
1380KG |
|
Power |
Three- Phase, AC380V, 50/60Hz,1.6KW |
|
Outside dimension (L*W*H) |
2300*1490*1950mm |
|
Air source |
≥0.6MPa (User-supplied) |
|
Oil source |
40L (User-supplied) |
