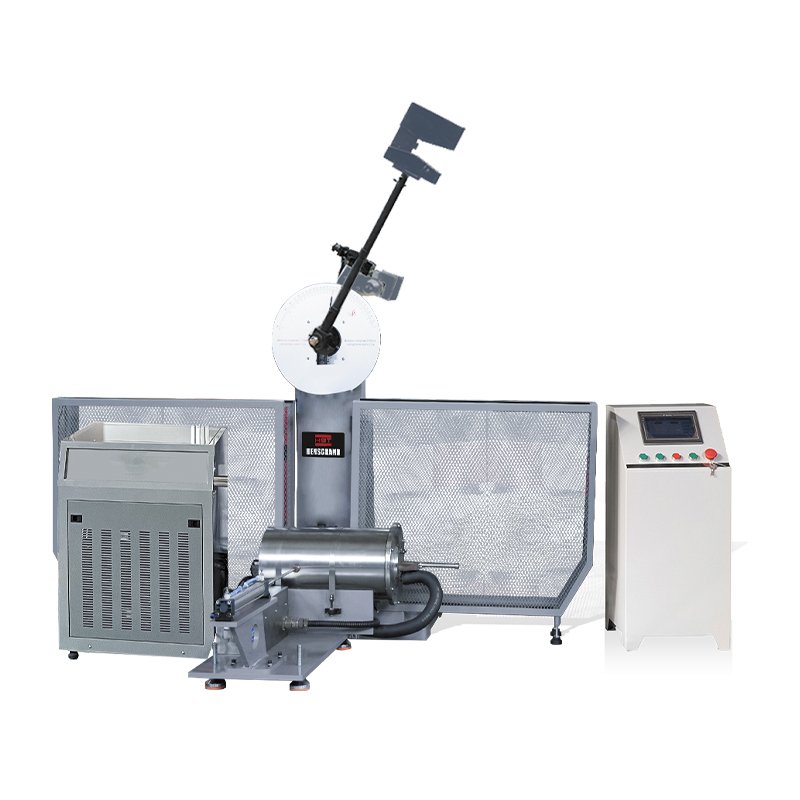

Mesin Uji Impak Charpy Suhu Rendah Otomatis HST JBDS-300Y/500Y dengan Layar Digital (-60°C hingga -80°C)
Pendahuluan
Mesin Uji Impak Charpy Suhu Rendah HST JBDS-300Y/500Y dirancang untuk menguji ketahanan material logam terhadap beban impak dinamis. Pengujian ini bertujuan untuk menentukan karakteristik mekanik dan kemampuan material dalam menyerap energi benturan, sehingga dapat diketahui tingkat ketangguhan impak suatu material pada kondisi pembebanan dinamis.
Mesin ini bekerja menggunakan metode pendulum Charpy, yaitu dengan menghitung selisih antara energi potensial awal pendulum sebelum mengenai spesimen dan energi potensial sisa setelah proses benturan. Selisih energi tersebut merupakan energi serap impak yang diserap oleh spesimen selama pengujian. Hasil pengukuran ditampilkan secara jelas melalui layar digital, sehingga memudahkan proses pembacaan dan analisis data.
HST JBDS-300Y/500Y sangat cocok digunakan untuk pengujian material logam pada suhu rendah hingga -60°C atau -80°C, menjadikannya solusi ideal bagi laboratorium pengujian material, industri baja, otomotif, manufaktur, lembaga penelitian, dan departemen Quality Control (QC) yang membutuhkan hasil pengujian impak dengan akurasi dan keandalan tinggi.
Standar:
ASTM A370, BS EN ISO 148-1; EN10045, ASTM E23, GB/T3808-2002 ,GB/T229-2007.
Spesifikasi:
| MODEL | HST JBDW-300Y-60
HST JBDW-300Y-80 |
HST JBDW–500Y-60
HST JBDW–500Y-80 |
| Impact energy (J) | 150,300 | 250,500 |
| Value of every grid (J) | 0~300(2J), 0~150(1J) | 0~500(5J), 0~250(2.5J) |
| Moment of pendulum(N·m) | 0~300J(160.7695N·m), 0~150J(80.3848N·m) | 0~500J(267.9492N.m), 0~250J(133.9746) |
| Impact velocity (m/s) | 5.24 | 5.4 |
| Distance between pendulum center and sample center (mm) | 750 | 800 |
| Raised angle | 150º | |
| Standard span (mm) | 40+0.2 | |
| Round angle of jaws (mm) | R1-1.5((1mm is special order) | |
| Round angle of striking edge (mm) | R2-2.5 or R8±0.05(8mm is special order) | |
| Specimen holder support surface angle | 11° | |
| The impact of the blade angle | 30° | |
| The impact blade thickness (mm) | 16 | |
| Size of specimen (mm) | 55x10x10 , 55x10x7.5 , 55x10x5 | |
| Cooling way | Compressor refrigeration | |
| Capacity of sample box | 20 | |
| Range of low temperature | -60°c/80°c | |
| Speed of sending specimen | ≤2S | |
| Power supply | 3phs, 380V/220V±10%, 50Hz or specified | |
| Dimensions (mm) | 2124 x 600 x 1340 | 2144 x 736 x 1390 |
| Gross weight(KG) | 550 | 750 |
