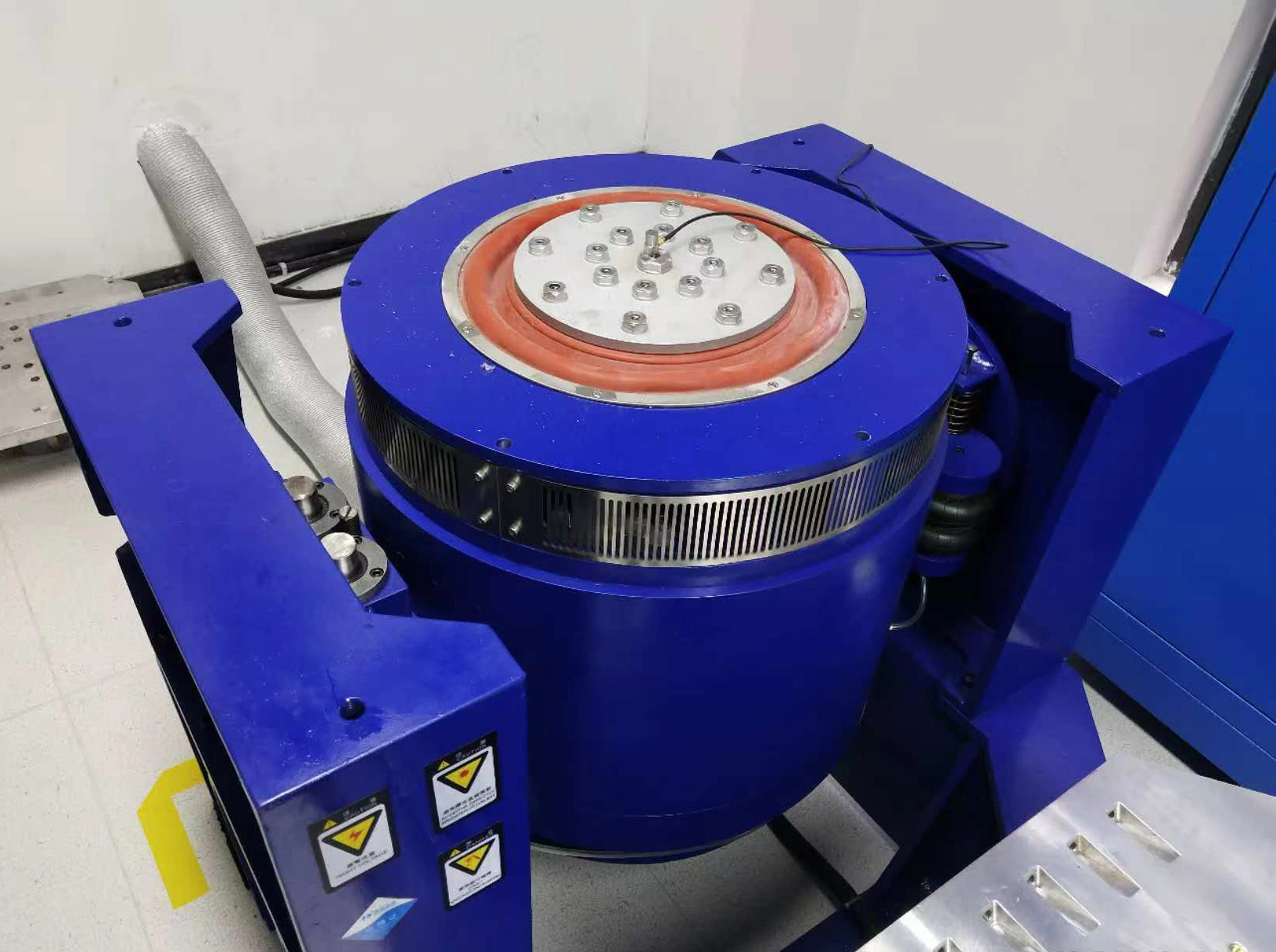

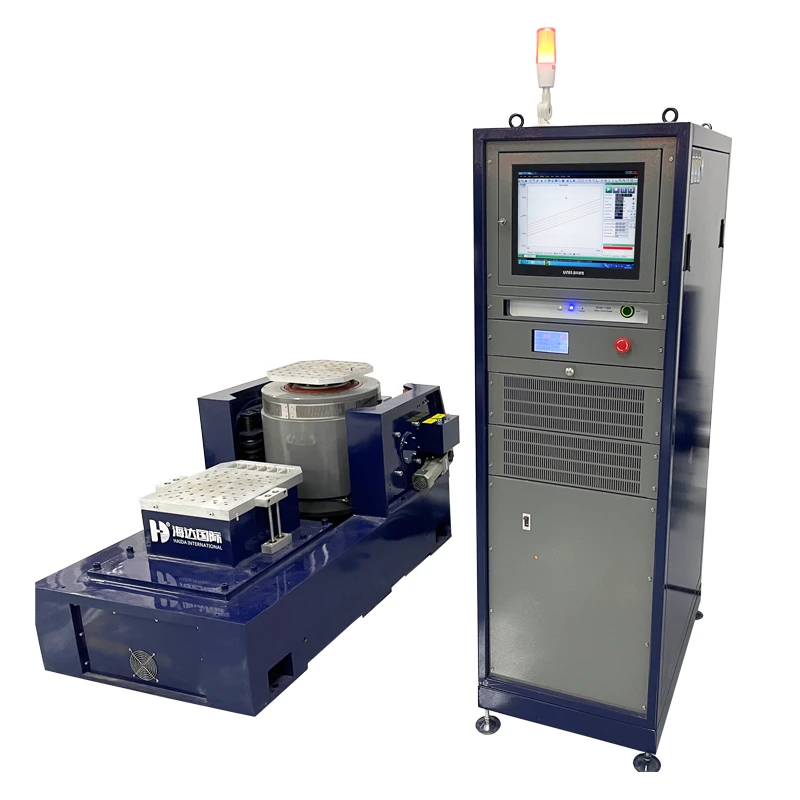

Random Vibration Test Machine
Mesin Uji Getaran Acak Elektrodinamik menyediakan platform pengujian untuk simulasi pengemasan dan transportasi, guncangan mekanis, profil misi, serta simulasi kondisi dunia nyata lainnya. Dengan memanfaatkan pengontrol paling canggih, sistem loop tertutup ini dapat mereproduksi kondisi getaran dunia nyata secara akurat pada produk-produk dari berbagai industri seperti elektronik, otomotif, dirgantara, penerbangan, dan lain-lain. Peralatan uji getaran acak ini dapat melakukan uji sesuai standar ISTA, yang umum digunakan untuk persyaratan ISTA 3A dan ISTA 6 Amazon.
Aplikasi Produk
Industri Otomotif
- Sistem audio mobil
- Sistem navigasi kendaraan
- Spion elektrik
- Inverter
- Motor listrik
- Komponen sistem pencahayaan
- Komponen ECU (Electronic Control Unit)
- Solenoid
- Panel instrumen kendaraan
- Motor pembangkit listrik
- Combination meter
- Pompa bahan bakar
- Komponen sistem pemasukan udara (inlet system)
- Komponen kendaraan hybrid
- Baterai
- Pompa listrik
- Muffler (peredam suara)
- Katalis (catalyst)
- Fuel cell
- Kumparan ABS
- Sabuk pengaman
- Sistem pengereman
Industri Dirgantara (Aerospace)
- Monitor TV portabel
- Peralatan komunikasi
- Produk berbahan resin
- Material penyegel (seal material)
- Antena parabola (dish)
- Kursi pesawat
- Komponen mesin pesawat
- Peralatan airborne
Komponen Elektronik
- TV LCD
- Konektor elektronik
- Komponen kelistrikan kendaraan
- Motor serbaguna
- Peralatan rack-mounted
- Komputer (PC)
- Papan sirkuit cetak (PCB)
- Simulasi dampak getaran selama transportasi
Peralatan Informasi dan Telekomunikasi
- Sistem navigasi
- Perangkat telekomunikasi kendaraan
- Mesin penjual otomatis (vending machine)
- Motor industri
- Komponen antena
- Antena berukuran besar
Peralatan Presisi
- Robot industri
- Kamera digital
- Lensa optik
- Peralatan optik
- Komponen mesin surface mounter (SMT)
- Telepon seluler
- Mesin fotokopi
- Kamera video
Peralatan Kelistrikan
- Transformator tegangan tinggi
- Fuel cell
- Komponen inverter
- Baterai untuk aplikasi luar angkasa
- Baterai lithium berkapasitas besar
Lingkungan Transportasi
- Komponen kendaraan rel (kereta api)
- Peralatan konstruksi
- Simulasi pengiriman pada jalan yang tidak rata
Lingkungan Operasional
- Pengujian produk terhadap kondisi getaran yang terjadi selama penggunaan aktual di lapangan.
Standar:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS etc.
Spesifikasi
| Model | HD-Snake-A6VH | HD-Snake-A10VH | HD-Snake-A20VH | HD-Snake-A30VH | HD-Snake-A40VH | HD-Snake-A50VH | |
| System Specifications | Rated sine force | 6KN | 10KN | 20KN | 30KN | 40KN | 50KN |
| Rated random force | 6KN | 10KN | 20KN | 30KN | 40KN | 50KN | |
| Rated Shock force | 12KN | 20KN | 40KN | 60KN | 80KN | 100KN | |
| Dimensions (L×W×H) | 2200x1300x7600mm | 2200x1300x760mm | 2600x1400x1060mm | 2900x1500x1260mm | 2900x1500x1360mm | 3100x1600x1560 | |
| Frequency Range | 2-3000HZ | 2-3000HZ | 2-3000HZ | 2-2800HZ | 2-2800HZ | 2-2800HZ | |
| Max displacement | 51mm | 51mm | 51mm | 51mm | 76mm | 76mm | |
| Max. Acceleration | 100G (980 m/s2) | ||||||
| Max. Velocity | 1.8m/s-2m/s or customized | ||||||
| Vibration Direction | Horizontal & Vertical | ||||||
| Armature Diameter | Φ240mm | Φ240mm | Φ320mm | Φ340mm | Φ370mm | Φ445mm | |
| Effective Armature Mass | 10kg | 10kg | 20kg | 30kg | 40kg | 50kg | |
| Table Screw | 17×M10 | ||||||
| Max. Load Capacity | 200kg | 300kg | 300kg | 500kg | 500kg | 800kg | |
| Magnetic Leakage | <10gauss | ||||||
| Axial Vibration Isolation Frequency | 2.5HZ | ||||||
| Power Supply | AC 3-phase 380V, 50/60Hz | ||||||
| Power Amplifier | Maximum Output | 10 kVA | 10 kVA | 20 kVA | 30 kVA | 40 kVA | 50 kVA |
| Conversion Efficiency | ≥90% | ||||||
| On-off Frequency | 116KHz | ||||||
| Approx. Dimension | 720×550×1700mm (L*W*H) | ||||||
| Approx. Weight | 480kg | ||||||
| Vertical Head Expander Platform | Expander Size | 400X400mm | 500X500mm | 600X600mm | 800X800mm | 1000X1000mm | 1200X1200mm |
| Material | Aluminum Alloy | ||||||
| Max. Work Frequency | Random up to 2000Hz | ||||||
| Fixed Connect Hole | M10 stainless steel screw sleeve | ||||||
| Approx. Weight | 25kg | 32kg | 39kg | 90kg | 120kg | 200kg | |

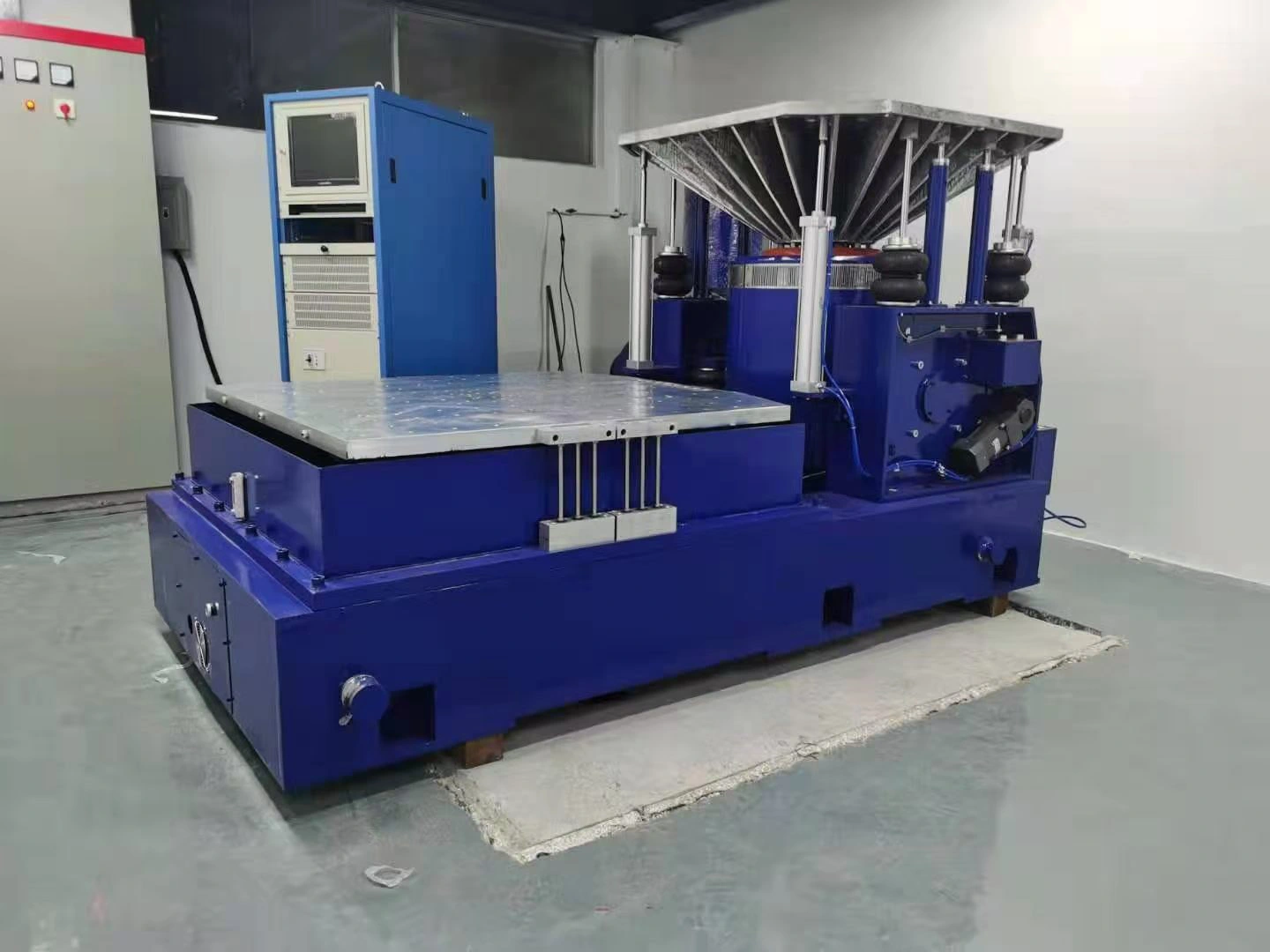

| Horizontal Slide Expander Platform | Expander Size | 400X400mm | 500X500mm | 600X600mm | 800X800mm | 1000X1000mm | 1200X1200mm |
| Material | Aluminum Alloy | ||||||
| Max. Work Frequency | Random up to 2000Hz | ||||||
| Fixed Connect Hole | M10 stainless steel screw sleeve; The hole spacing is distributed in a 100*100mm rectangle” | ||||||
| Approx. Weight | 25kg | 32kg | 39kg | 90kg | 120kg | 200kg | |
