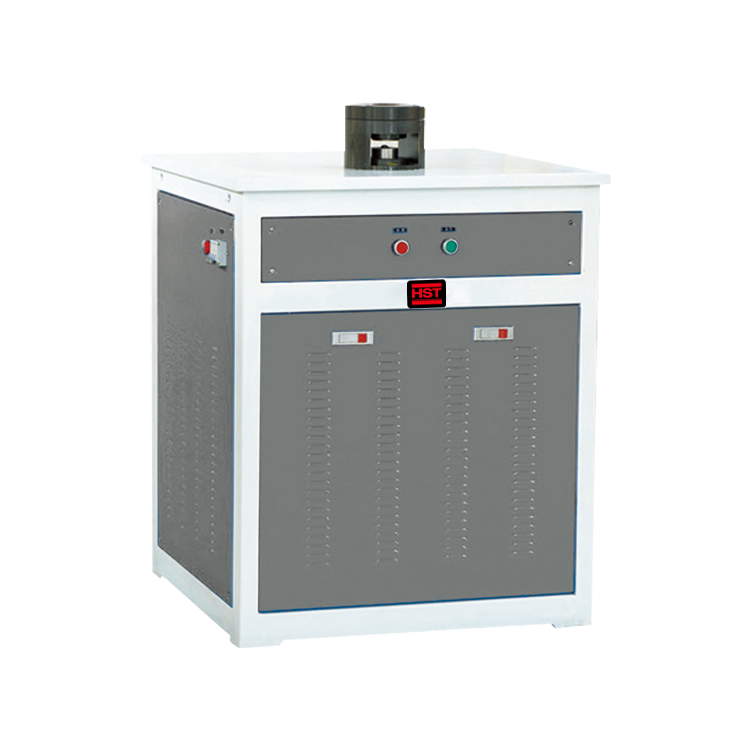

BTP 300kN Erichsen Cupping Testing Machine
Aplikasi
BTP-300 Erichsen Cupping Testing Machine adalah mesin uji yang digunakan untuk pengujian keuletan (ductility), kemampuan pembentukan (formability), dan karakteristik deformasi pada lembaran logam serta strip logam tipis.
Mesin ini juga dapat digunakan untuk mengukur kurva batas pembentukan (Forming Limit Curve/FLC) pada material lembaran logam, termasuk metode pengujian seperti Nakajima Test dan Marciniak Test.
Menggunakan sistem penjepitan hidrolik dan stamping dengan servo motor, mesin ini mampu melakukan proses pengujian secara otomatis dengan kecepatan stamping yang dapat diatur sebelum pengujian. Mesin akan berhenti secara otomatis ketika terjadi retakan pada spesimen.
Data hasil pengujian akan ditampilkan dan disimpan melalui sistem komputer, termasuk gaya stamping maksimum dan tinggi deformasi maksimum, sehingga memudahkan analisis kualitas material.
| Parameter | Spesifikasi |
|---|---|
| Model | BTP-300 |
| Resolusi Tampilan Cup Drawing | 0,01 mm |
| Gaya Maksimum | 300 kN |
| Gaya Penjepit | 300 kN |
| Kesalahan Relatif Gaya Penjepit | ±2% |
| Rentang Pengukuran Gaya Uji | 2%–100% |
| Kesalahan Tampilan Gaya Uji | ±1% |
| Resolusi Perpindahan | 0,002 mm |
| Stroke Stamping | 120 mm |
| Stroke Penjepit | 40 mm |
| Kecepatan Stamping | 130 mm/min |
| Lebar Maksimum Pelat | 200 mm |
| Daya | 3,7 kW / AC380V / 50Hz |
| Dimensi Mesin | 930 × 1260 × 1400 mm |
| Berat Mesin | ±1800 kg |
