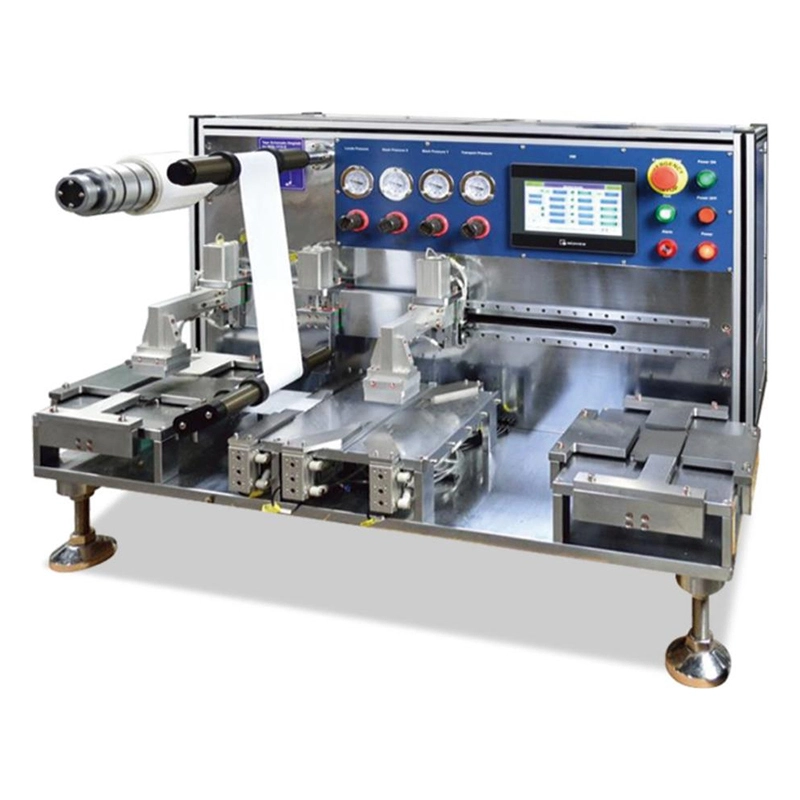

Semi-Automatic Battery Stacking Machine
Peralatan ini memungkinkan pemuatan film secara manual, sedangkan koreksi posisi bagian kutub dan proses laminasi selanjutnya dilakukan secara otomatis, serta memiliki keunggulan berupa efisiensi laminasi yang tinggi dan akurasi yang tinggi. Desain peralatan ini memungkinkan penumpukan sel berukuran hingga 200 × 200 mm, dan ukuran yang berbeda dapat disesuaikan dengan mengatur fixture, sehingga sangat cocok untuk pengembangan dan produksi sampel baterai lithium-ion laminasi. Peralatan ini mengadopsi desain struktur cantilever tunggal, pengendalian tegangan konstan otomatis pada film isolasi gulungan, serta pengendalian koreksi otomatis.
Spesifikasi Produk :
| Model | 8055-HD |
| Machines size(W*D*H) | 780*1000*750mm |
| Lamination method | Z-shaped lamination |
| Operation method | manual feeding, manipulator fetches the stacks, and automatically pulls the diaphragm |
| Lamination accuracy | neatness≤±0.3mm |
| Lamination range | Battery Min. L40mm *W40mm, Max. L200mm*W200mm, without tabs |
| Lamination thickness | Max.30mm |
| The number of laminated layers | Max. 500, can be set |
| Diaphragm roll diameter | Max. 250mm |
| Diaphragm winding core | 3 inch winding core, pneumatic shaft clamping |
| Power supply | Single-phase AC220V±10% ,(110VAC can be customized), 50Hz/60Hz, |
| Power | 0.6KW |
| Air source | 0.5~0.8MPa compressed air |
| Size | 280*420*620mm |
| Power | 220V/2000W |
| Weight | 400kg |
