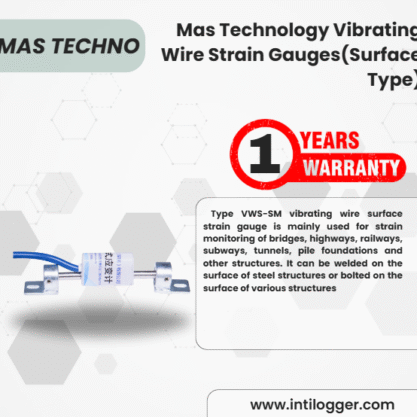

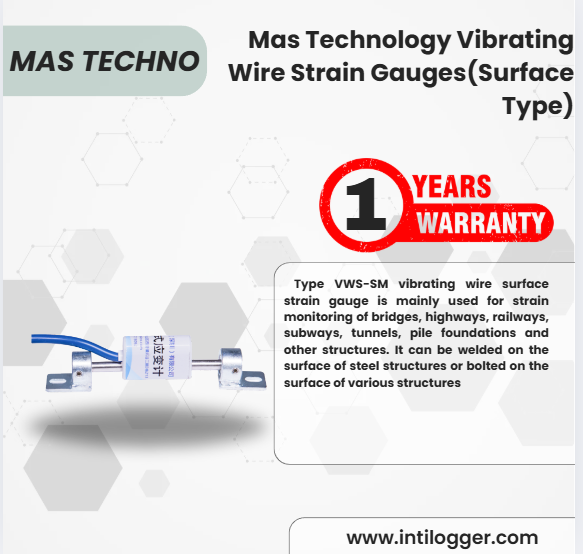

Mas Technology Vibrating Wire Strain Gauges(Surface Type)
About this item
Type VWS-SM Vibrating Wire Surface Strain Gauge dirancang untuk pemantauan regangan jangka panjang pada struktur seperti jembatan, jalan raya, rel kereta, terowongan, fondasi tiang, dan berbagai konstruksi lainnya.
Deskripsi Produk
Overview
Type VWS-SM Vibrating Wire Surface Strain Gauge dirancang untuk pemantauan regangan jangka panjang pada struktur seperti jembatan, jalan raya, rel kereta, terowongan, fondasi tiang, dan berbagai konstruksi lainnya. Alat ini dapat dipasang dengan cara dilas pada permukaan baja atau dibaut pada berbagai struktur sehingga mendukung monitoring otomatis maupun inspeksi berkala.
Sensor ini memiliki built-in temperature sensor yang memungkinkan pengukuran suhu lingkungan secara bersamaan. Keunggulan vibrating wire strain gauge adalah output frekuensinya yang tahan terhadap gangguan listrik (noise), mampu bekerja pada kondisi kabel basah yang umum di aplikasi geoteknik, serta dapat mentransmisikan sinyal hingga beberapa kilometer tanpa kehilangan kualitas.
Ideal untuk aplikasi struktur sipil dan geoteknik yang membutuhkan akurasi tinggi, stabilitas jangka panjang, dan keandalan dalam kondisi lapangan ekstrem.
Fitur Utama
- Menggunakan vibrating wire theory
- Kawat baja ekstra kuat untuk daya tahan tinggi
- Stabilitas dan presisi pengukuran yang andal
- Built-in temperature sensor untuk monitoring suhu
- Tahan air hingga 0,5 MPa
Aplikasi
- Permukaan struktur baja
- Permukaan beton
- Pengukuran regangan jangka panjang pada:
- Struktur baja & beton
- Pipa dan tiang pondasi
- Jembatan, jalan raya, dan infrastruktur besar lainnya
Spesifikasi Teknis – VWS-SM Series
| Parameter | VWS-SM15 | VWS-SM15H | VWS-SM25H |
|---|---|---|---|
| Description | Weldable, Concrete Surface | Weldable, Concrete Surface | Weldable, Concrete Surface |
| Active Gauge Length (mm) | 100 | 100 | 129 |
| Measuring Range (με) | ±1500 | ±1500 | ±2500 |
| Accuracy* | 1.0% F.S | 0.5% F.S | 0.5% F.S |
| Sensitivity | 1.0 με/F | 0.5 με/F | 0.1 με/F |
| Resolution | 1.0 με | 1.0 με | 1.0 με |
| Coil Resistance | 190 Ω | 190 Ω | 190 Ω |
| Built-in Temperature Sensor | NTC 3kΩ | NTC 3kΩ | NTC 3kΩ |
| Temperature Accuracy | ±0.5℃ (@ -10 ~ 70℃) | ±0.5℃ (@ -10 ~ 70℃) | ±0.5℃ (@ -10 ~ 70℃) |
| Temperature Range | -20 ~ 80℃ | -40 ~ 80℃ | -40 ~ 80℃ |
| Waterproof | ≥0.2 MPa | ≥0.5 MPa | ≥0.5 MPa |
