Mas Technology Vibrating Wire Load Cells

Category: Stress and Strain

About this item

MAS-VWLC Series Vibrating Wire Load Cell digunakan untuk memantau perubahan tegangan (stress) pada kabel angkur/bolt dalam proyek geoteknik, konstruksi sipil, serta ruang bawah tanah (underground cavern).

Deskripsi Produk

Overview

Model VWLC Series Vibrating Wire Load Cell dirancang terutama untuk digunakan pada tiebacks dan rock bolts dalam proyek rekayasa geoteknik, konstruksi sipil, serta ruang bawah tanah (underground cavern), khususnya pada aplikasi yang memerlukan pemantauan jangka panjang.

Load cell ini juga dapat digunakan pada uji beban tiang (pile load test), serta untuk memantau beban pada struts, penyangga terowongan, dan elemen struktural lainnya.

Dalam hampir semua aplikasi, load cell digunakan bersama dengan plat bantalan (bearing plate) yang ditempatkan di kedua sisi load cell.

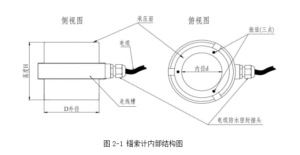

Struktur load cell terdiri dari 3 hingga 6 sensor kawat bergetar (vibrating wire sensors) yang ditempatkan dalam silinder berongga penahan tekanan. Desain ini berfungsi untuk menghilangkan pengaruh beban yang tidak merata atau eksentris.

Ketika beban bekerja pada load cell, silinder elastis mengalami deformasi dan menyalurkan gaya tersebut ke kawat baja. Perubahan ini mengakibatkan deformasi kawat baja, yang kemudian diubah menjadi frekuensi getaran.

Dengan menggunakan instrumen akuisisi vibrating wire, frekuensi getaran sensor dapat diukur dan dibaca, lalu dikonversi menjadi nilai beban aktual yang bekerja pada load cell.

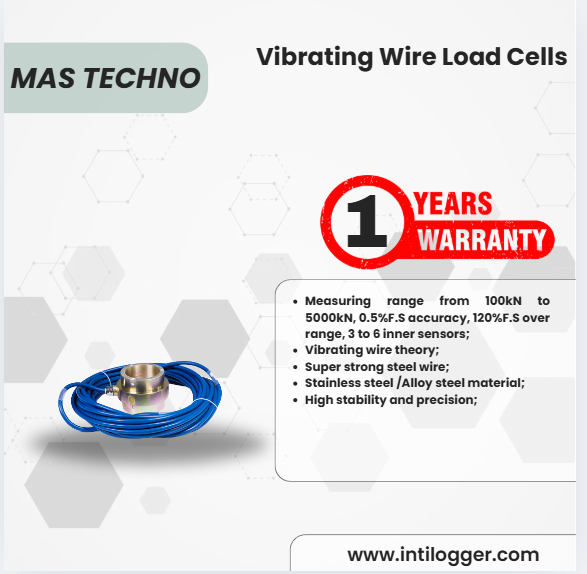

Karakteristik

Rentang pengukuran 100 kN hingga 5000 kN
Akurasi 0,5% F.S, mampu menahan beban lebih hingga 120% F.S
Dilengkapi 3 hingga 6 sensor internal
Menggunakan teknologi vibrating wire
Kawat baja super kuat
Material stainless steel / alloy steel, tahan lama dan anti korosi
Stabilitas dan presisi tinggi
Sensor suhu internal untuk kompensasi pengukuran
Kedap air hingga 0,5 MPa

Skenario Aplikasi

Pemantauan beban pada tie-backs dan rock bolts di dinding galian
Pemantauan beban jangka panjang pada tie-down bendungan beton
Pemantauan beban pada penyangga baja lengkung terowongan
Pemantauan beban pada cross lot struts

Spesifikasi Teknis

Tipe	Rentang Pengukuran (kN)	Jumlah Sensor Internal	Akurasi	Resolusi	Rentang Suhu Operasional	Akurasi Suhu	Resolusi Suhu	Over Range	Kedap Air
VWLC-20	200	3	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-50	500	3	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-80	800	3	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-100	1000	3	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-150	1500	6	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-200	2000	6	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-300	3000	6	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-400	4000	6	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃	1,2 × rentang nominal	≥0,5 MPa
VWLC-500	5000	6	0,5% F.S	0,05% F.S	-20 ~ 80℃	±0,5℃ (@-10~70℃)	0,1℃
