Overview

Transduser pada Vibrating Wire Piezometer (VWP) menggunakan diafragma peka tekanan yang dilengkapi dengan elemen kawat bergetar (vibrating wire element). Diafragma ini dilas ke kapsul yang dievakuasi dan disegel secara hermetis.

Ketika tekanan fluida bekerja pada permukaan luar diafragma, maka diafragma akan mengalami defleksi, sehingga terjadi perubahan tegangan pada kawat bergetar dan mengubah frekuensinya. Frekuensi getaran ini kemudian menghasilkan arus bolak-balik (AC) pada koil, yang dideteksi oleh unit pembaca (readout unit) atau datalogger vibrating wire otomatis, dan selanjutnya dikonversi menjadi nilai tekanan. Sinyal frekuensi yang dihasilkan tidak terpengaruh oleh gangguan listrik eksternal (electrical noise).

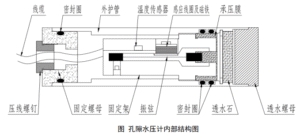

Piezometer ini terutama terdiri dari:

• Tabung pelindung stainless steel
• Bingkai koil
• Diafragma tekanan
• Kawat baja berkekuatan tinggi

Di dalam piezometer terdapat diafragma sensitif bertekanan tinggi. Sebuah kawat baja berkekuatan tinggi dipasang pada membran, sementara ujung lainnya dipasang pada bingkai koil. Saat digunakan, perubahan tekanan pada diafragma menyebabkan deformasi kecil pada membran. Deformasi ini akan mengubah tegangan pada kawat baja, sehingga memengaruhi frekuensi getaran kawat baja.

Perubahan tekanan pada diafragma dapat dikonversi dengan mengukur perubahan frekuensi osilasi. Kuadrat dari frekuensi getaran berbanding lurus dengan tekanan pada diafragma.

Piezometer ini digerakkan oleh sensor koil sirkuit eksitasi. Ketika frekuensi sinyal eksitasi mendekati frekuensi alami kawat baja, kawat akan mencapai kondisi resonansi dengan cepat. Setelah sinyal eksitasi dihentikan, kawat tetap bergetar pada frekuensi alaminya untuk beberapa waktu. Sinyal getaran yang dihasilkan kemudian disaring, diperkuat, dan dibentuk oleh rangkaian pemantauan pada instrumen akuisisi. Frekuensi getaran kawat selanjutnya dapat diukur dengan menghitung periode pulsa sinyal sensor.

Karakteristik

• Rentang pengukuran 0,35 MPa hingga 3 MPa
• Akurasi 0,5% F.S
• Menggunakan teknologi vibrating wire
• Kawat baja super kuat
• Material stainless steel, tahan korosi
• Stabilitas dan presisi tinggi
• Dilengkapi sensor suhu internal
• Kedap air hingga 1,2 kali tekanan nominal

Skenario Aplikasi

• Pemantauan tekanan fluida untuk elevasi muka air tanah (groundwater elevations)
• Tekanan air pori pada tanggul, timbunan, dan tanah
• Tekanan air di dalam lubang bor, sumur pemantau (observation wells), dan pipa piezometer standar
• Pemantauan konvergensi terowongan (tunnel convergence monitoring)

Spesifikasi Teknis

Catatan: Ukuran dan parameter kinerja di atas merupakan spesifikasi standar produk. Parameter lain dapat dikustomisasi sesuai kebutuhan.
