Overview

Model M24 Multifunctional Static Data Acquisition Instrument merupakan produk yang dikembangkan berdasarkan platform modular SPP-1 Static Data Acquisition. Alat ini menggunakan prosesor hemat energi dengan arsitektur industri Cortex-A7, yang mampu menyeimbangkan konsumsi daya dan performa komputasi. Hasilnya, perangkat ini memiliki konsumsi daya lebih rendah sekaligus kemampuan pemrosesan data yang lebih kuat.

Instrumen ini berjalan pada sistem operasi Linux, mendukung aplikasi yang dapat disesuaikan, serta memiliki fungsi akuisisi campuran untuk lima jenis sinyal utama. Selain itu, tersedia pilihan modul fungsional khusus sesuai kebutuhan, serta dukungan berbagai metode komunikasi kabel maupun nirkabel, sehingga membuat penggunaan produk lebih fleksibel dan efisien.

Produk ini banyak digunakan dalam pemantauan kesehatan infrastruktur, termasuk galian pondasi MRT, jembatan, gedung, bendungan, lereng, dan berbagai proyek konstruksi lainnya.

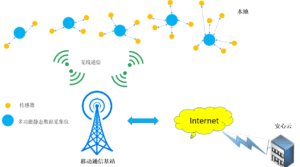

Figure 1-1 Multi-function static data acquisition instrument network structure diagram.

Instrumen akuisisi data statis multifungsi adalah produk SPP-1 yang dikembangkan berdasarkan platform akuisisi data statis modular. Perangkat ini mengintegrasikan rangkaian pengukuran berbagai jenis sinyal, seperti vibrating string, RS485, tegangan, arus, dan bridge. Setiap kanal dapat dikonfigurasi sesuai kebutuhan untuk mengumpulkan data dari sensor-sensor tersebut.

Perangkat ini dapat terhubung ke listrik utama (mains) atau sistem fotovoltaik eksternal. Selain itu, dilengkapi baterai lithium 2.2AH internal yang berfungsi sebagai UPS cadangan, sehingga perangkat tetap dapat bekerja meski terjadi pemadaman listrik mendadak.

Siklus akuisisi data dapat diatur sesuai kebutuhan, dengan siklus minimum 5 menit. Pada setiap siklus, perangkat akan aktif untuk mengumpulkan data, kemudian masuk ke mode hibernasi setelah mengunggah data, dan kembali aktif pada siklus berikutnya. Pola kerja ini secara signifikan mengurangi konsumsi daya, sehingga perangkat sangat efisien dan hemat energi.

Instrumen ini juga dilengkapi memori internal berkapasitas besar untuk menyimpan data secara siklis. Jika terjadi gangguan jaringan yang menyebabkan data tidak dapat terkirim, perangkat otomatis menyimpan data dan mengunggahnya kembali setelah koneksi normal. Selain itu, tersedia fungsi tampilan daya yang memudahkan pengguna memantau kondisi kerja perangkat secara real-time.

Karakteristik Utama

• Mendukung hingga 24 kanal, setiap kanal dapat dikonfigurasi untuk mengukur salah satu dari lima jenis sinyal: vibrating wire, tegangan, arus, bridge, atau RS485.
• Baterai lithium 2AH internal berfungsi sebagai UPS cadangan, memastikan perangkat tetap bekerja sementara setelah listrik eksternal terputus. Pada saat yang sama, perangkat juga melaporkan informasi pemadaman ke platform.
• Desain berbasis platform modular, memungkinkan fungsi kustom dengan mengganti modul pengukuran, serta kompatibel dengan berbagai jenis sensor. Mendukung pembaruan firmware jarak jauh OTA (Over-The-Air) untuk peningkatan algoritma.
• Mendukung berbagai metode komunikasi: Ethernet, RS485 terisolasi penuh, komunikasi nirkabel 4G, serta modul opsional GPS, Wi-Fi, Bluetooth, LoRaWAN, dan NB-IoT.
• Dilengkapi fitur perlindungan: antarmuka komunikasi RS485 terisolasi penuh, perlindungan lonjakan pada antarmuka sensor, perlindungan catu daya dari sambungan terbalik, pencegahan arus berlebih, dan pelepasan tegangan berlebih. Semua ini meningkatkan keandalan dan keamanan perangkat.
• Menggunakan chip autentikasi khusus untuk melindungi logika inti dan algoritma penting. Selain itu, mendukung manajemen hak akses perangkat untuk aplikasi khusus, sehingga melindungi hak dan kepemilikan pengguna.
• Mendukung instalasi magnetik cepat (quick installation & quick release) atau pemasangan dengan kait telinga (hanging ear) menggunakan small chassis. Fleksibel dan sesuai untuk berbagai skenario pemasangan. Konfigurasi dapat dilakukan secara lokal maupun melalui platform, sehingga perangkat dapat langsung digunakan.

Skenario Aplikasi

• Pemantauan kesehatan struktur jembatan
• Pemantauan kesehatan struktur gedung
• Smart city dan pemantauan infrastruktur
• Pemantauan kesehatan struktur tambang
• Pemantauan kesehatan struktur bendungan
• Pemantauan pipa

Spesifikasi Teknis

Prosesor

• Arsitektur Core Board: Cortex-A7

Pengukuran

• Rentang Pengukuran Vibrating Wire: 400Hz – 3800Hz
• Akurasi Frekuensi Vibrating Wire: Lebih baik dari ±0,05Hz (full scale)
• Resolusi Frekuensi: 0,01Hz
• Rentang Pengukuran Bridge: 0V – 5V
• Rentang Pengukuran Tegangan: -10V – 10V
• Akurasi Pengukuran Tegangan: 0,025% FS
• Rentang Pengukuran Arus: 4 – 20mA
• Akurasi Pengukuran Arus: 0,01% FS
• Resolusi ADC: 16 bit
• Sampling Rate: 8Ksps/CH
• Jumlah Kanal: 8 / 16 / 24
• Arus Operasi Maksimum per Kanal: ≤1A
• Koleksi Campuran: Mendukung konfigurasi akuisisi vibrating wire / RS485 / tegangan / arus / bridge dalam satu kanal, serta mendukung konfigurasi proses

Catu Daya

• Konsumsi Daya: ≤4W @12V
• Mode Daya Rendah: Mendukung mode sleep
• Fungsi UPS: Baterai lithium internal (rentang suhu kerja -20°C hingga 60°C), mendukung peralihan otomatis ke catu daya eksternal saat terjadi kegagalan daya
• Sumber Daya: Baterai lithium & catu daya eksternal

Komunikasi

• RS485: RS485 terisolasi penuh
• 4G: EC20, Full Netcom
• Ethernet: Fast Ethernet
• Wi-Fi (opsional): 802.11 b/g/n

Penyimpanan

• Kapasitas Penyimpanan: microSD card, kapasitas 4GB, penyimpanan siklis
• Jumlah Data Maksimum: 65.535

Diagnosis Pintar

• Self-diagnosis:
  1. Penilaian status kerja sensor
  2. Diagnosis kegagalan daya
  3. Dapat diperluas untuk fungsi lainnya

Perlindungan

• Perlindungan Daya: Anti-sambungan terbalik / anti-overvoltage / anti-overcurrent / perlindungan lonjakan sekunder
• Antarmuka Komunikasi: Perlindungan ESD anti-statis & lonjakan sekunder
• Antarmuka Sensor: Perlindungan lonjakan
• Tingkat Perlindungan: IP65 (dengan kotak pelindung kecil)

Fisik

• Dimensi: 265(L) × 205(W) × 45(H) mm (16/24CH, tanpa kotak pelindung)
• Rentang Suhu Operasional: -25°C hingga 80°C (grade industri, tidak termasuk baterai lithium)
• Metode Instalasi: Instalasi cepat dengan magnet (quick installation & quick release) atau pemasangan dengan kait telinga (hanging ear) menggunakan chassis kecil
• Berat: 1,4kg (tanpa kotak pelindung)

Fungsi Khusus

• Enkripsi Firmware: Chip autentikasi private key dengan algoritma Hash
