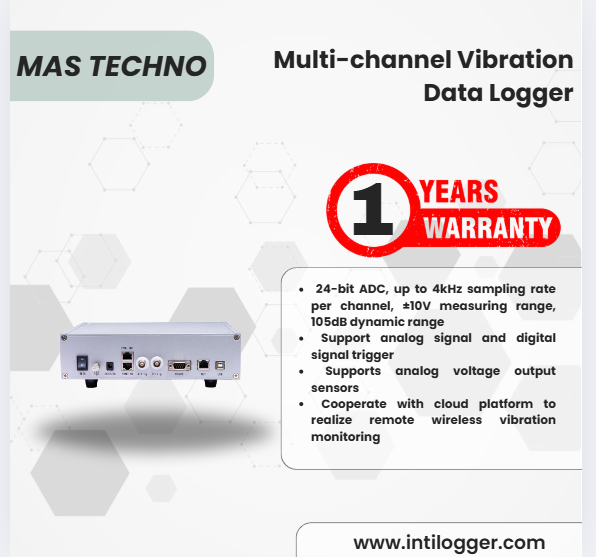

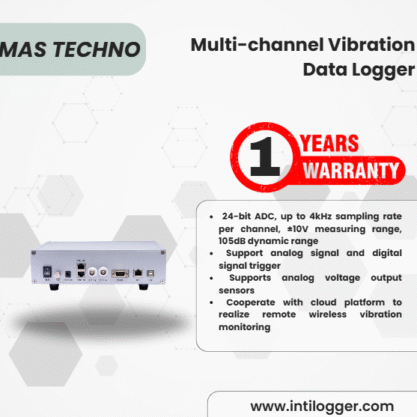

Mas Technology Multi-channel Vibration Data Logger

Category: Vibration

About this item

MAS-VBLog adalah instrumen akuisisi getaran multi-channel 24-bit dengan sistem terdistribusi berbasis jaringan. Menggunakan interface Ethernet, satu komputer dapat mengendalikan beberapa instrumen akuisisi melalui jaringan LAN.

Deskripsi Produk

Overview

MAS-VBLog adalah instrumen akuisisi getaran 8-channel yang menggunakan ADC 24-bit, dengan frekuensi sampling per kanal hingga 4kHz. Instrumen akuisisi ini dilengkapi dengan sistem operasi embedded, mampu melakukan pengumpulan data offline secara otomatis, memiliki memori 16GB, dan dapat dioperasikan serta ditampilkan melalui web page menggunakan komputer atau smartphone.

Instrumen ini mendukung sinkronisasi bertingkat (cascade) dari beberapa instrumen akuisisi melalui kabel jaringan, menyediakan port jaringan dan port serial RS232, serta mendukung pemicu sinyal analog eksternal dan pemicu sinyal digital. Dengan tambahan modul 4G router dan cloud platform, instrumen dapat membentuk sistem pemantauan getaran nirkabel, mendukung pengumpulan periodik dan pemicu ambang.

MAS-VBLog dapat dilengkapi dengan software akuisisi dan analisis dinamis, memungkinkan pemantauan getaran real-time secara lokal dan analisis serta pemrosesan data. Instrumen ini banyak digunakan untuk pemantauan kesehatan infrastruktur, termasuk fondasi pit subway, jembatan, gedung, bendungan, struktur baja besar, dan jaringan pipa.

Characteristic:

Menggunakan ADC 24-bit dengan frekuensi sampling hingga 4kHz per kanal dan rentang pengukuran ±10V, serta dynamic range 105dB.
Mendukung pemicu sinyal analog dan digital.
Mendukung sensor dengan output tegangan analog.
Dapat bekerja sama dengan cloud platform untuk pemantauan getaran nirkabel jarak jauh.

Application Scenarios:

Pemantauan kesehatan infrastruktur: fondasi pit subway, jembatan, gedung, bendungan, struktur baja besar, dan jaringan pipa.
Transportasi cerdas: monitoring getaran untuk keamanan dan pemeliharaan.
Pemantauan jaringan pipa: mendeteksi getaran, deformasi, dan potensi kerusakan.
Vibration Monitoring: aplikasi multi-point untuk pemantauan getaran industri dan sipil.

Spesifikasi Instrumen Akuisisi Getaran Multi-Channel MAS-VBLog

Parameter Utama:

Rentang Dinamis (Dynamic Range): 105dB (nilai terjamin)
Jumlah Kanal (Number of Channels): 8
Filter Anti-Aliasing: Oversampling digital 128x, filter anti-aliasing eksternal 6th-order, total attenuasi -150dB/oct
Crosstalk Antar Kanal (Inter-channel Crosstalk): < -100dB (kanal berdekatan, 1KHz full scale)
Rentang Pengukuran (Range): ±10V
Magnifikasi (Magnification): 1, 10, 100, 1000
Noise Latar Belakang (Background Noise): < 0.05mVrms (full scale)
Kesalahan Frekuensi (Frequency Error): < 0.01% FS
Kesalahan Amplitudo (Amplitude Error): < 1% FS
Linearitas Amplitudo (Amplitude Linearity): < 0.025% FS
Distorsi Harmonik Total (Total Harmonic Distortion): -108dB @1KHz, -5dBFS
Impedansi Masukan (Input Impedance): > 5MΩ
Konektor Masukan (Input Connector): BNC
Mode Sinyal Masukan (Signal Input Mode): Tegangan DC/AC, ICP (dengan power supply eksternal)

Akuisisi & Penyimpanan:

Kapasitas Akuisisi (Acquisition Capacity): SD Card 16GB (opsional)
Interface Komunikasi (Communication Interface): Gigabit Ethernet
Mode Sinkronisasi (Synchronous Mode): RJ45 twisted pair hingga 100 m
Jumlah Stasiun Cascade (Number of Cascade Stations): 1~8
Sinyal Trigger Analog (Analog Trigger Signal): 0~5V
Sinyal Trigger Digital (Digital Trigger Signal): 3.3V/5V CMOS (Logic High >2V, Logic Low <0.8V)
Mode Penyimpanan (Storage Mode): Penyimpanan di komputer atau di instrument

Daya & Lingkungan:

Catu Daya (Power Supply): 12V / 3.25A
Rentang Suhu Operasional (Operating Temperature Range): -20 ℃ ~ 60 ℃
Arus Kerja (Working Current): 1.1A @25 ℃, 8 kanal, 2Ksps
Berat (Weight): 1.6 kg
Dimensi (L×W×H): 284mm × 184mm × 80mm
