Overview

Pengukuran penurunan tanah (settlement measurement) terdiri dari dua komponen utama:

1. Bagian tertanam bawah tanah (underground embedded section)
   Terdiri dari pipa settlement (settlement tubes), base plate, dan cincin magnet settlement (settlement magnetic rings).
2. Instrumen penerima di permukaan (surface receiving instrument)
   Berupa steel ruler settlement gauge, yang dilengkapi dengan measuring head, kabel pengukur (measurement cable), sistem penerima (receiving system), serta reel penggulung (winding reel).

Bagian Measuring Head

Terbuat dari stainless steel dan dilengkapi dengan sensor medan magnet internal. Saat terkena medan magnet eksternal, sensor akan mengaktifkan sistem penerima. Sebaliknya, jika medan magnet tidak ada, sistem penerima akan mati secara otomatis.

Bagian Measurement Flat Tape

Menggunakan kombinasi pita baja (steel ruler) dan konduktor dengan teknologi plastik. Desain ini mencegah pita menjadi berkarat dan memudahkan pengoperasian sehingga pembacaan data lebih praktis dan akurat. Salah satu ujung pita baja terhubung ke measuring head, sedangkan ujung lainnya terhubung ke sistem penerima.

Bagian Receiving System

Terdiri dari buzzer dan peak indicator.

• Buzzer: mengeluarkan bunyi berdengung terus-menerus.
• Peak indicator: ditampilkan melalui jarum pada voltmeter.
  Kedua fungsi ini dapat dipilih menggunakan toggle switch, dan terlepas dari sistem penerima yang digunakan, tingkat akurasi pengukuran tetap konsisten.

Bagian Tape Reel

Terdiri dari disk bundar dan bracket, yang menampung sistem penerima dan baterai di dalam rongga inti pita datar. Pita datar dililitkan secara eksternal di sekitar rongga tersebut.

Karakteristik

• Responsif tinggi, mampu mendeteksi perubahan dengan cepat.
• Pengukuran akurat, memberikan hasil yang presisi dan dapat diandalkan.
• Mudah digunakan, dengan desain sederhana yang memudahkan instalasi dan operasional.

Skenario Aplikasi

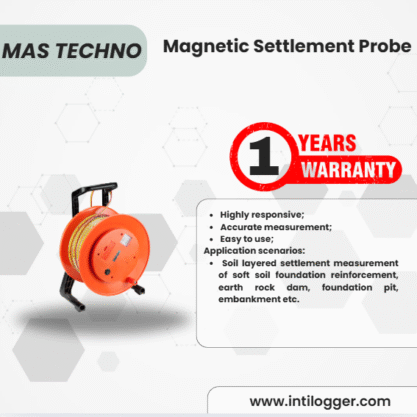

MAS-CJY Magnetic Settlement Probe digunakan untuk:

• Pengukuran penurunan tanah berlapis (soil layered settlement measurement) pada penguatan pondasi tanah lunak (soft soil foundation reinforcement).
• Pemantauan bendungan tanah-batu (earth rock dam).
• Pemantauan galian dalam atau pit pondasi (foundation pit excavation monitoring).
• Proyek timbunan dan tanggul (embankment projects).

Spesifikasi Teknis – MAS-CJY Magnetic Settlement Probe
