Overview

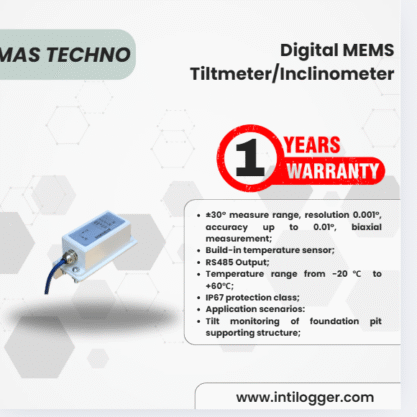

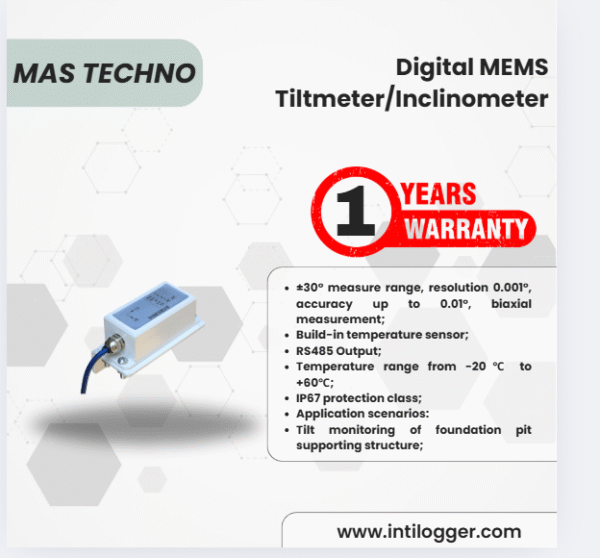

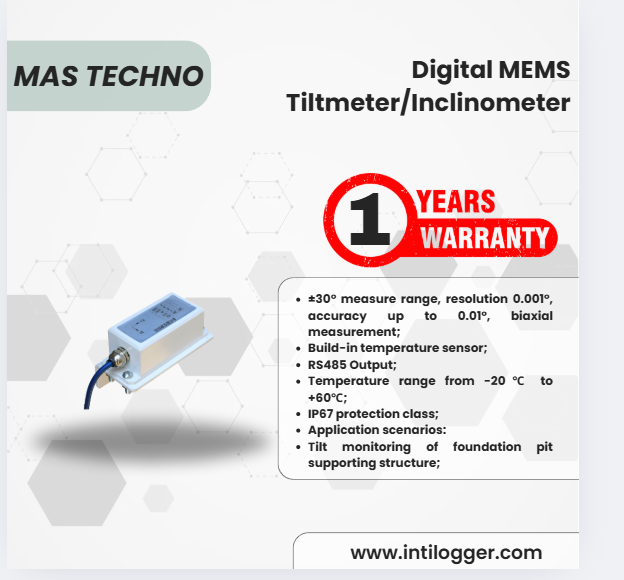

MAS-BCLI Box-Type Fixed Tiltmeter adalah instrumen yang dipasang secara permanen pada permukaan lereng, pilar jembatan, menara, tanah timbunan, serta berbagai permukaan bangunan untuk pemantauan jangka panjang perubahan sudut kemiringan struktur.
Pada saat pemasangan, arah pemasangan fixed inclinometer tipe box harus sesuai dengan arah pemantauan struktur. Setelah terpasang, nilai awal dari inclinometer akan dibaca sebagai kondisi awal struktur.
Selama pemantauan jangka panjang, hasil pembacaan inclinometer kemudian dibandingkan dengan nilai awal tersebut. Dengan metode ini, perubahan kemiringan struktur dapat diketahui secara akurat, sehingga sangat efektif untuk deteksi dini potensi pergeseran atau deformasi.
Karakteristik
- Rentang pengukuran ±30° dengan resolusi 0,001° dan akurasi tinggi hingga 0,01°, mendukung pengukuran biaxial (dua sumbu).
- Dilengkapi sensor suhu internal untuk kompensasi otomatis.
- Output RS485 untuk transmisi data yang stabil.
- Rentang suhu operasi -20℃ hingga +60℃, cocok untuk berbagai kondisi lingkungan.
- Kelas perlindungan IP67, tahan debu dan air, sehingga aman digunakan di lapangan.
Skenario Aplikasi
- Pemantauan kemiringan struktur penopang galian pondasi (foundation pit supporting structure).
- Monitoring kemiringan bangunan untuk deteksi dini pergeseran atau deformasi.
- Pengawasan kemiringan jembatan untuk memastikan keamanan struktural.
- Tilt monitoring pada menara (tower tilt monitoring).
Spesifikasi Teknis – MAS-BCLI Tiltmeter
| Tipe | BCLI |
|---|---|
| Sumbu Pengukuran | X, Y (dua sumbu) |
| Rentang Pengukuran | ±30° |
| Resolusi | 0,0025° |
| Akurasi | ±0,01° |
| Output Data | RS485 |
| Catu Daya | 9~12VDC |
| Arus Statis | 50mA (@25℃,12VDC) |
| Rentang Suhu Operasi | -20℃ ~ +60℃ |
| Metode Instalasi | Horizontal installation |
| Tingkat Kedap Air | IP67 (tahan air dan debu) |
| Ukuran (P x L x T) | 110 x 80 x 60 mm |
| Berat | 0,5 kg |
