Overview

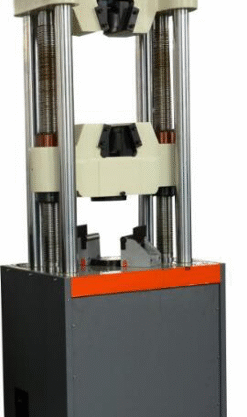

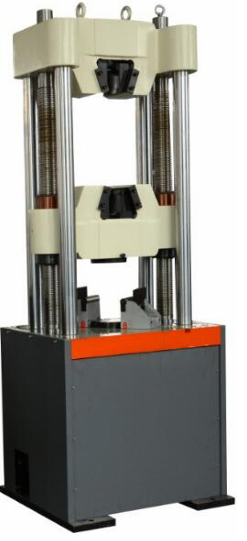

Mesin Uji Universal Servo Elektro-Hidrolik Terkendali Komputer LD-600D mengirimkan sinyal kontrol ke katup servo melalui komputer untuk mengatur bukaan dan arah katup. Dengan demikian, aliran fluida ke dalam silinder dapat dikendalikan, sehingga tercapai kontrol loop tertutup pada gaya uji kecepatan konstan maupun perpindahan kecepatan konstan.

Mesin ini dirancang untuk melakukan berbagai pengujian kinerja mekanis seperti uji tarik, uji tekan, uji lentur, dan jenis uji lainnya pada material logam, non-logam, komponen produk, bagian struktural, hingga komponen standar.

Fitur Produk

1. Mesin uji ini mengadopsi katup digital elektro-hidrolik broadband full-digital terkendali komputer, menggerakkan silinder hidrolik presisi, serta melakukan berbagai mode kontrol otomatis pada gaya uji, perpindahan, dan deformasi. Mesin ini mampu menyelesaikan uji tarik, tekan, dan lentur pada sampel sesuai standar nasional GB/T228-2002 “Metode Uji Tarik Bahan Logam pada Suhu Ruang” serta standar terkait lainnya.
2. Mesin utama menggunakan tipe silinder hidrolik bawah. Perangkat daya dan transmisi untuk menyesuaikan ruang uji dipasang di bagian bawah mesin sehingga transmisi stabil. Rahang atas dan bawah mengadopsi struktur terbuka penuh dengan sistem pengencangan hidrolik otomatis, sehingga penjepitan sampel lebih mudah dan stabil.
3. Menggunakan mikrokomputer merek Lenovo untuk menyelesaikan pengaturan parameter uji, kontrol proses uji, akuisisi data, pemrosesan, analisis, penyimpanan, dan tampilan. Data uji meliputi kekuatan tarik material, modulus elastisitas, perpanjangan, kekuatan luluh, kekuatan perpanjangan non-proporsional tertentu, dan parameter lainnya. Kontrol serta pengukurannya presisi dan akurat.
4. Parameter teknis kontrol:
   • Menggunakan amplifier presisi tinggi dan konverter AD presisi 24-bit, kode internal efektif ±120000; resolusi gaya uji 1/120000.
   • Mengadopsi kontrol PID untuk kecepatan konstan beban, rentang kecepatan 0.2–5%FS/S, dengan fungsi penahanan beban.
   • Kontrol PID untuk kecepatan konstan perpindahan, rentang 0.5–50 mm/menit, dengan fungsi penahanan perpindahan.
   • Kontrol PID untuk kecepatan konstan regangan, rentang 0.00025/s – 0.0025/s, dengan fungsi penahanan regangan.

Parameter Teknis Utama

• Gaya uji maksimum: 600 kN
• Akurasi indikasi gaya uji: ≤±1%
• Rentang pengukuran gaya uji: 2% – 100% dari gaya maksimum
• Rentang kontrol tegangan konstan: 2–60 (N/mm²·S⁻¹)
• Rentang kontrol regangan konstan: 0.00025/s – 0.0025/s
• Rentang kontrol perpindahan konstan: 0.5 – 50 mm/menit
• Metode penjepitan: Hidrolik
• Diameter penjepitan spesimen bulat: Φ13 – Φ60 mm
• Ketebalan penjepitan spesimen datar: 0 – 55 mm
• Lebar penjepitan spesimen datar: 80 mm
• Ruang uji tarik maksimum: 640 mm
• Ruang uji tekan maksimum: 600 mm
• Ukuran maksimum kabinet kontrol: 1200 × 620 × 850 mm
• Ukuran host: 770 × 650 × 2040 mm
• Daya motor: 2.1 kW
• Berat host: 2100 kg
• Jarak antar kolom: 180 mm
• Ukuran pelat tekan atas dan bawah: Φ150 mm
• Jarak tumpuan uji lentur: 400 mm
• Lebar tumpuan uji lentur: 140 mm
• Lengkungan yang diizinkan: 100 mm
• Langkah piston maksimum: 200 mm
• Kecepatan maksimum gerakan piston: ±80 mm/menit
• Kecepatan penyesuaian ruang uji: ±150 mm/menit
