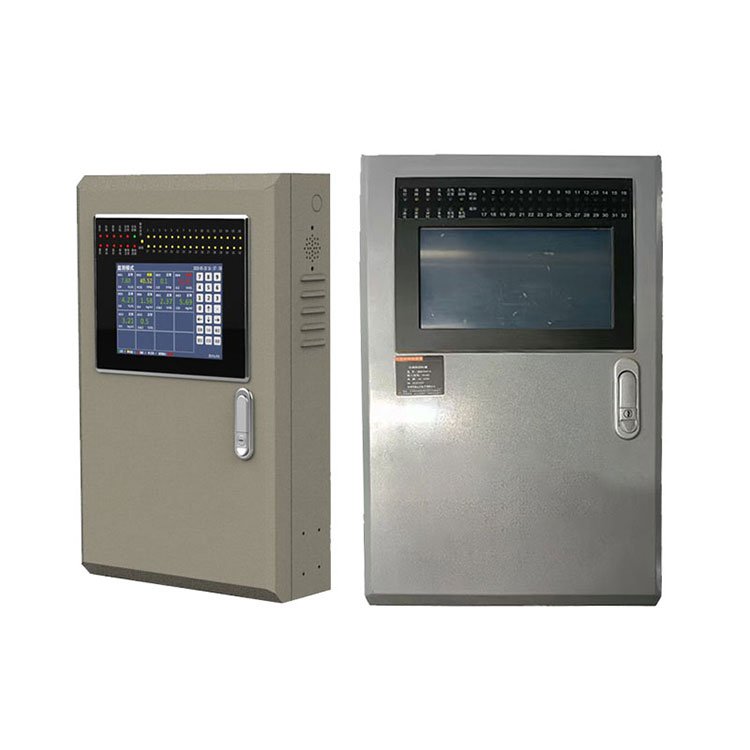

MIC3000 Gas Concentration Monitoring Alarm Controller untuk Sistem Monitoring Gas Industri
MIC3000 Gas Concentration Monitoring Alarm Controller adalah kontroler alarm monitoring konsentrasi gas yang dirancang sebagai pusat pemantauan dan alarm kebocoran gas secara terpusat. Perangkat dapat menerima sinyal RS485 dan 4–20 mA dari berbagai detektor gas tetap serta transmitter lingkungan, kemudian menampilkan data secara real-time melalui layar sentuh LCD 9 inci.
Dengan arsitektur mikroprosesor ARM berperforma tinggi, sistem operasi real-time, dan desain modular, MIC3000 mendukung hingga 255 kanal input RS485, maksimal 32 kanal 4–20 mA input, serta hingga 32 output relay. Sistem dapat dikembangkan melalui cascade controller hingga lebih dari 1.000 kanal input, sehingga sesuai untuk kebutuhan monitoring gas berskala besar.
Fitur Utama MIC3000
- Layar sentuh LCD 9 inci dengan antarmuka operasi yang dapat menggunakan bahasa Mandarin dan Inggris.
- Mendukung RS485 dan 4–20 mA secara bersamaan.
- Hingga 255 kanal input RS485.
- Hingga 32 kanal input 4–20 mA melalui struktur modular.
- Mendukung hingga 32 output relay.
- Sistem dapat dikaskadekan hingga lebih dari 1.000 kanal input.
- Mendukung berbagai transmitter seperti gas detector, temperature & humidity, pressure, wind speed, wind direction, dan dust detector.
- Kompatibel dengan unit PPM, %LEL, %Vol, mg/m³, µg/L, PPHM, °C, RH%, Pa, kg, PSI, dan m/s.
- Menyediakan data recording dengan kapasitas penyimpanan besar dan dapat dikustomisasi.
- Mendukung pengaturan interval penyimpanan data.
- Menyediakan tampilan real-time concentration, historical curve, real-time curve, nilai maksimum, minimum, dan nama gas.
- Mendukung alarm dan fault sorting secara terstruktur.
- Mendukung zero point dan span calibration serta pengaturan parameter probe.
- Tersedia channel shielding dan alarm delay.
- Mendukung MODBUS protocol pada data output.
- Mendukung koneksi Ethernet, RS232, RS485, Bluetooth, LoRa, GPRS, Wi-Fi, dan 433 MHz sesuai konfigurasi.
- Dapat menggunakan 220 VAC dengan 24 V battery backup dan mendukung perpindahan daya tanpa jeda.
- Memiliki perlindungan terhadap surge, pulse group, dan electrostatic interference.
- Protection level IP65.
Aplikasi MIC3000
- Refinery Petroleum – Monitoring gas dan sistem alarm pada fasilitas pengolahan minyak.
- Pabrik Kimia – Pemantauan konsentrasi gas secara terpusat.
- Stasiun LPG – Integrasi berbagai detektor gas dalam satu sistem monitoring.
- Ruang Boiler – Monitoring gas dan kondisi lingkungan.
- Stasiun Pengisian Bahan Bakar – Mendukung sistem deteksi dan alarm gas.
- Paint Spray Booth – Pemantauan konsentrasi gas pada area pengecatan.
- Metalurgi – Monitoring gas di area proses industri.
- Pertambangan – Integrasi sistem deteksi gas dan alarm.
- Perlindungan Lingkungan – Pengumpulan dan analisis data monitoring.
- Fasilitas Industri – Untuk sistem deteksi gas terpusat dengan jumlah kanal yang besar.
Sistem Monitoring dan Data
MIC3000 menyediakan beberapa mode tampilan untuk memudahkan pemantauan data. Pengguna dapat menampilkan konsentrasi 6 kanal dalam satu layar, menampilkan satu kanal dengan font besar secara bergantian, atau melihat grafik konsentrasi secara real-time.
Sistem juga dapat menyimpan waktu pencatatan, nilai konsentrasi, dan informasi alarm. Data yang tersimpan dapat ditinjau secara lokal, dianalisis melalui software komputer, diekspor, atau dicetak menggunakan printer bawaan maupun eksternal.
Integrasi Sistem Monitoring
MIC3000 dapat digunakan sebagai pusat integrasi antara fixed gas detector dan perangkat transmitter lainnya. Data dapat dikirim melalui koneksi kabel hingga sekitar 2.000 meter, sedangkan pilihan Ethernet dan komunikasi nirkabel mendukung transmisi ke monitoring center atau platform pemantauan jarak jauh sesuai konfigurasi sistem.
Software komputer dapat digunakan untuk memantau konsentrasi secara kontinu, membaca data historis, menampilkan grafik, melakukan analisis, serta mengekspor atau mencetak data.
Kapasitas Input dan Output
| Parameter | Spesifikasi |
|---|---|
| RS485 Input | Hingga 255 kanal |
| 4–20 mA Input | Maks. 32 kanal |
| Relay Output | Hingga 32 kanal |
| 4–20 mA Output | Hingga 8 kanal, opsional |
| Cascade System | Lebih dari 1.000 kanal input |
| Protocol | MODBUS, sesuai konfigurasi |
| Komunikasi | RS485, RS232, RJ45, Bluetooth, LoRa, GPRS, Wi-Fi, 433 MHz |
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Model | MIC3000 |
| Jenis Produk | Gas Concentration Monitoring Alarm Controller |
| Display | LCD Touch Screen 9 inci |
| Input RS485 | Hingga 255 kanal |
| Input 4–20 mA | Maks. 32 kanal |
| Relay Output | Hingga 32 kanal |
| 4–20 mA Output | Hingga 8 kanal, opsional |
| Cascade Input | >1.000 kanal |
| Power Supply | 220 VAC / 24 V battery backup |
| Arsitektur CPU | ARM |
| Sistem Operasi | Linux / uC/OS |
| Data Storage | Kapasitas besar, dapat dikustomisasi |
| Protocol | MODBUS |
| Interface | RS485, RS232, RJ45 |
| Wireless | Bluetooth, LoRa, GPRS, Wi-Fi, 433 MHz |
| Protection Level | IP65 |
| Antarmuka Bahasa | Mandarin / Inggris |
Kesimpulan
MIC3000 Gas Concentration Monitoring Alarm Controller merupakan kontroler alarm gas terpusat yang dirancang untuk mengelola monitoring konsentrasi gas dalam skala kecil hingga besar. Dengan LCD touchscreen 9 inci, hingga 255 kanal RS485, 32 kanal 4–20 mA, 32 relay output, data logging, komunikasi jaringan, dan kemampuan cascade lebih dari 1.000 kanal, MIC3000 cocok untuk membangun sistem monitoring dan alarm gas industri yang terintegrasi.
